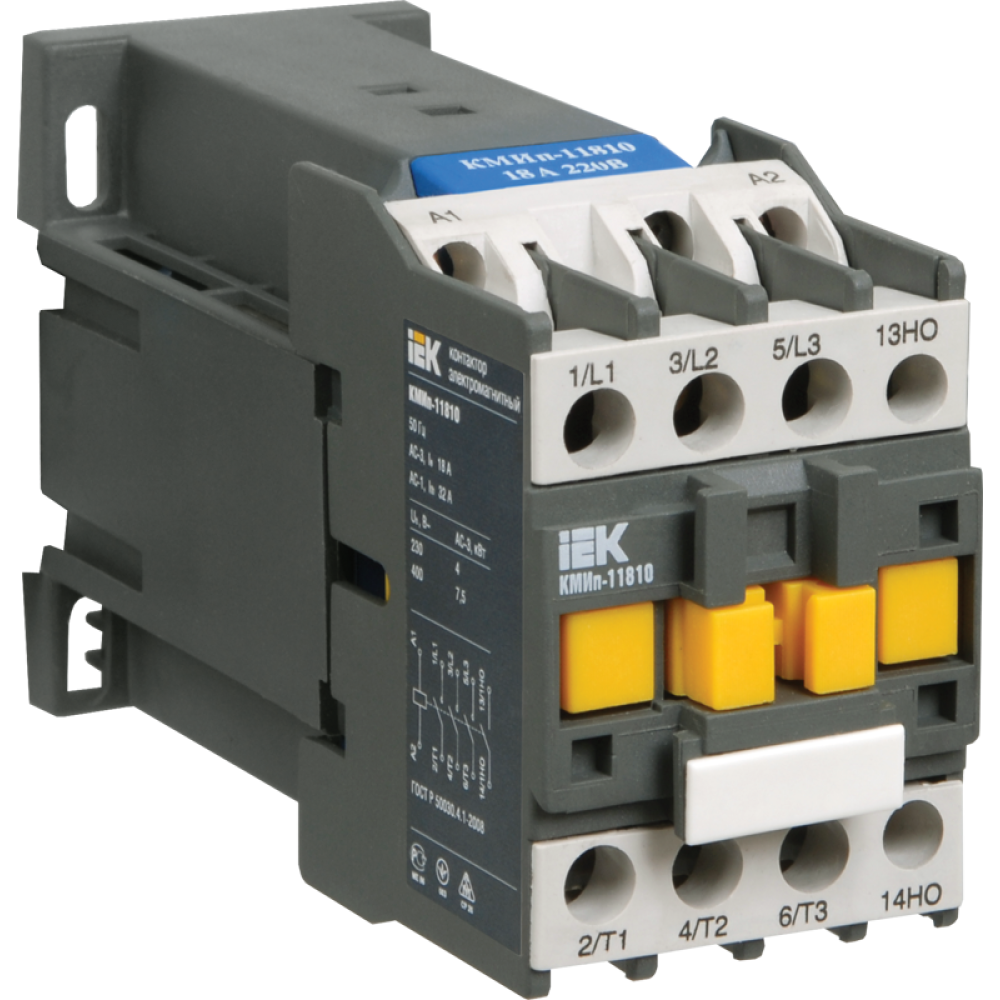

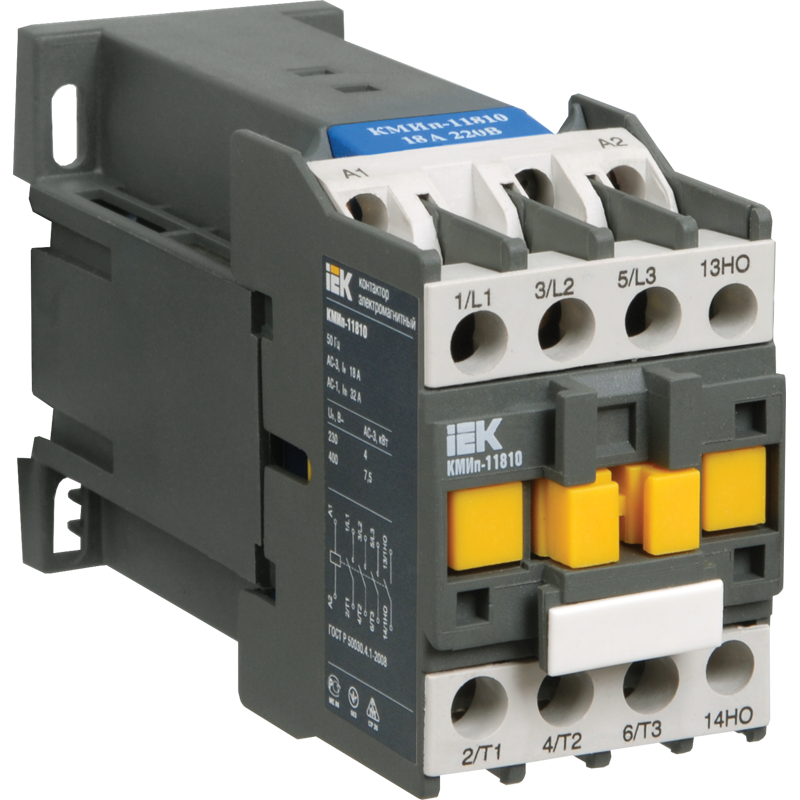

Контактор (пускатель) 18А 24В 1НО [KMD11-018-024-10] КМИп-11810 УЕК

Контактор КМИп-11810 18А 24В/АС3 1з (НВ) УЕК, KMD11-018-024-10

---

Малогабаритные контакторы с катушкой управления постоянного тока общепромышленного применения серии КМИп на ток нагрузки от 9 до 95 А предназначены для использования в схемах управления электроприводами для пуска, остановки и реверсирования асинхронных электродвигателей с короткозамкнутым ротором, а также для дистанционного управления цепями освещения, нагревательными цепями и различными малоиндуктивными нагрузками (категория применения АС-1). Все исполнения имеют одну группу замыкающих или размыкающих дополнительных контактов.
Область применения малогабаритных контакторов с катушкой управления постоянного тока серии КМИп — управление станками, насосами, вентиляторами, тепловыми завесами, печами, кран-балками, освещением, в системах автоматического ввода резерва (АВР), системах бесперебойного питания, в устройствах защиты автоматики, охранной сигнализации, в системах управления промышленными установками, коммутирование трехфазных конденсаторных батарей и первичных обмоток трехфазных низковольтных трансформаторов.По своим конструктивным и техническим характеристикам контакторы малогабаритные с катушкой управления постоянного тока серии КМИп соответствуют требованиям международных и российских стандартов ГОСТ Р 50030.4.1 (МЭК60947-4-1).
Контакторы малогабаритные с катушкой управления постоянного тока серии КМИп прошли сертификационные испытания, на их серийный выпуск получен сертификат соответствия CN.ME86.B00623.
Большой ассортимент дополнительных устройств, которые всегда имеются в наличии на складе (приставки контактные ПКИ, приставки выдержки времени ПВИ, реле электротепловое РТИ).
Возможность установки на 35-мм DIN-рейку (другие отечественные производители предлагают подобное крепление только под заказ).
Экономия электрической энергии в случае применения катушки управления на постоянном токе.

---

Номин напряжение питания цепи управ Us AC 50 Гц:	-В
Номин напряж питания цепи управ Us пост тока DC:	24В
Номин рабочий ток Ie 400 В:	18А
Тип подключения вспомогат цепей:	Винтовое соединение
Кол-во вспомогат норм разомкнутых-НО конт:	1
Номин раб напряжение переменного тока Ue:	230; 400; 660В
Номин напряжение изоляции Ui:	660В
Номин импульсное напряжение:	6кВ
Условный тепловой ток Ith при АС-1:	32А
Номин мощность при AC-3 230 В:	4.0кВт
Номин мощность при AC-3 400 В:	7.5кВт
Номин мощность при AC-3 660 В:	10.0кВт
Макс кратковременная нагрузка:	324А
Условный ток короткого замыкания Inc:	3000А
Момент затяжки:	0,8Нм
Диапазоны напряж управления при срабатыв Uc:	0,85...1,1
Гибкий кабель без наконечника:	1,5...4,0мм²
Диапазоны напряж управления при отпускании Uc:	0,7...0,1
Жесткий кабель без наконечника:	2,5...6,0мм²
Время срабатывания при замыкании:	12...22мс
Время срабатывания при размыкании:	4...19мс
Мех износостойкость:	10.0млн циклов
Кол-во дополнительных контактов:	1
Степень защиты - IP:	IP20
Тип монтажа:	При помощи винтов, на DIN-рейку
Температура эксплуатации:	-25...+50°C
Ширина:	47.0мм
Высота:	76.0мм
Вес:	0,57кг
Доп конт - Номин напряжение Un AC:	≤ 660В
Доп конт - Номин напряжение Un DC:	≤ 440В
Доп конт - Номин напряжение изоляции Ui:	660В
Доп конт - Ток термической стойкости In:	10А
Доп конт - Минимальная вкл способность Umin:	24В
Доп конт - Минимальная вкл способность Imin:	10мА
Доп конт - Макс кратковременная нагрузка:	100А
Доп конт - Сопротивление изоляции:	> 10мОм
Тип напряжения управления:	Постоянный (DC)
Количество полюсов:	3
Доп конт - Сечение присоединяемых проводников:	1...4мм²
