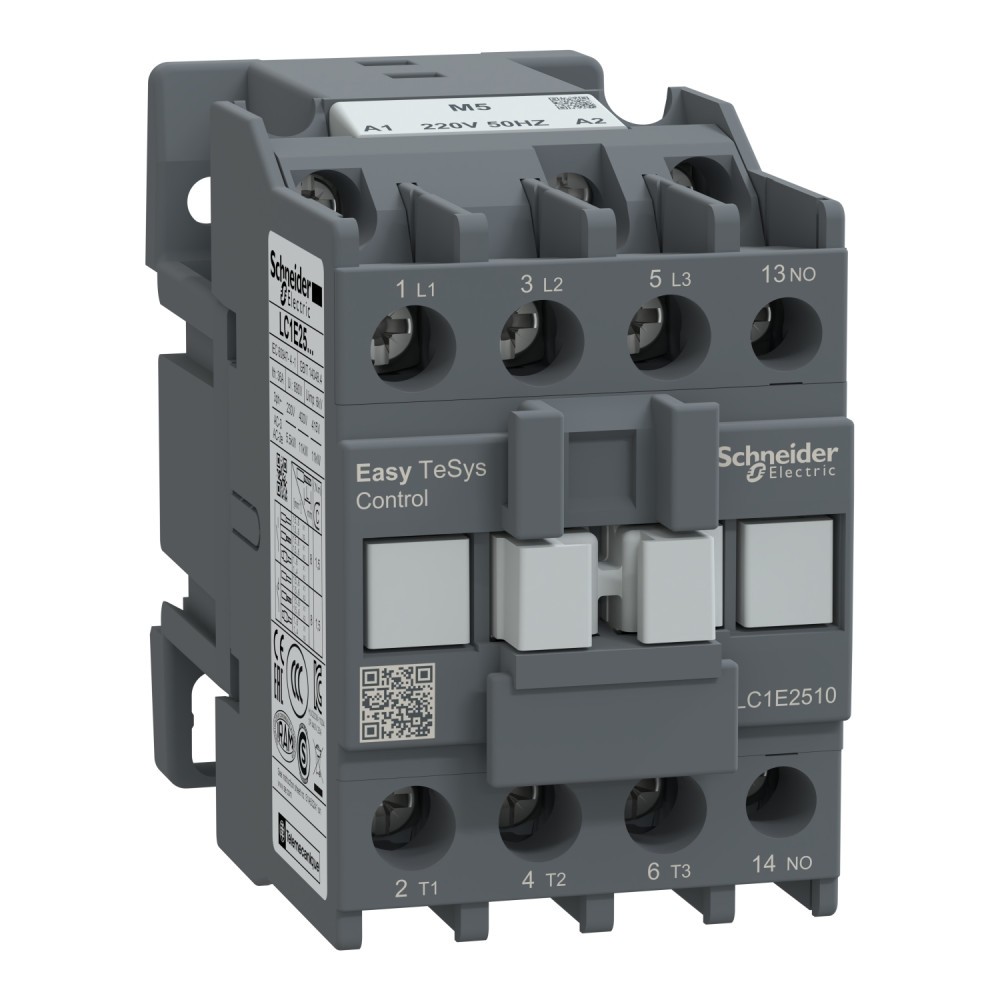

Контактор (пускач) 25А 220В 1NO [LC1E2510M5] Easy TeSys Schneider Electric

Контактор 3Р Е 1NO 25А АС3 ~220В 50 ГЦ, LC1E2510M5

---

3-полюсний Контактор EasyPact TVS для резистивного навантаження та управління двигунами до 25 A 11 кВт при 440 В. Він має котушку змінного струму 220 В 50 Гц, вбудовані допоміжні контакти 1НО, з’єднання живлення та керування за допомогою гвинтових затискачів. Ширина 45,5 мм для стандартної швидкості роботи до 1800 циклів на годину. Він забезпечує стандартну надійність і довговічність із електричною міцністю 1,2 М циклів AC-3 і 10 М циклами механічною довговічністю. Він має робочу температуру від -5 °C до 55 °C і монтується на DIN-рейку, працює без зниження номінальних характеристик на висоті до 3000 м. Сертифіковано за кількома стандартами (IEC, CCC, EAC) і відповідає вимогам Green Premium (RoHs/Reach).

---

Назва пристрою	LC1E
Серія продукту	Easy TeSys Control
Опис полюсів	3P
[Ie] номінальний робочий струм	36 А (на < 55 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
[Uc] напруга схеми керування	220 В змінний струм 50 Гц
Компонування допоміжного контакту	1 NO
Час не перекриття контактів	1.5 мс при знеструмленні гарантовано між NC та NO контактом
Мінімальний струм перемикання	5 мА для ланцюг управління
[Ue] номінальна робоча напруга	коло подачі живлення: <= 690 В змінний струм 50/60 Гц
Ширина	45 мм
Висота	74 мм
Глибина	85 мм
Маса нетто	0.36 кг
Розсіювана потужність на полюс	3.2 В AC-1
Середній імпеданс	2.5 мОм - Ith 36 А 50 Гц для коло подачі живлення
[Ith] умовний тепловий струм у відкритому вик	36 А (на 55 °C)
Межі напруги ланцюга керування	0.3...0.6 Uc (-5-55 °C):випадання 50 Гц
Монтажна опора	DIN-рейка
Тип схеми керування	Змінний струм на 50 Гц
Стандарти	МЕК 60947-5-1
Ступінь забруднення	3
Застосування контактора	резистивне навантаження
Опір ізоляції	> 10 МОм для ланцюг управління
Номінальна здатність відключення	200 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна вмикаюча здатність [Irms]	250 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1
Номінальний струм запобіжника	40 А gG на <= 690 В координація тип 1 для коло подачі живлення
Пускова потужність [ВА]	95-95 В·А 60 Гц cos phi 0.75 (на 20 °C)
[Uimp] номінальна імпульсна витримувана напруга	6 кВ котушка не підключена до мережі живлення відповідно до МЕК 60947
Компонування полюсного контакту	3 NO (ГЕРМЕТИЧНИЙ)
Клеми підключення	коло подачі живлення: Гвинтовий затискач 2 1-4 мм2 - жорсткість кабелю: гнучкий з кабельним наконечником
Категорія застосування	AC-3
Робочий час	4...19 мс на відкриття
Мінімальна напруга перемикання	17 В для ланцюг управління
Максимальна робоча швидкість	1800 цикл/год на < 60 °C
Момент затягування	коло подачі живлення: 1.5 Н.м
Захисна обробка	TH (ступінь забруднення 3) відповідно до МЕК 60068-2-30, випробування Db
Електрична зносостійкість	350000 циклів AC-1
Механічна зносостійкість	10000000 циклів
Ступінь захисту	IP2x відповідно до МЕК 60529
Механічна стійкість	удари контактор розімкнено (6 Gn за 11 мс)
Утримувана споживана потужність [ВА]	8.5-8.5 В·А 60 Гц cos phi 0.3 (на 20 °C)
Вогнестійкість	850 °C відповідно до МЕК 60695-2-1
Потужність двигуна [кВт]	15 кВт на 660...690 В
[Ui] номінальна напруга ізоляції	690 В відповідно до МЕК 60947-4-1
[Icw] номінальний короткочасно допустимий струм	50 А на <40 °C - 600 с для коло подачі живлення
Розсіювання потужності	2-3 В для ланцюг управління
Країна виробник	Індія
Виробник	Schneider Electric
