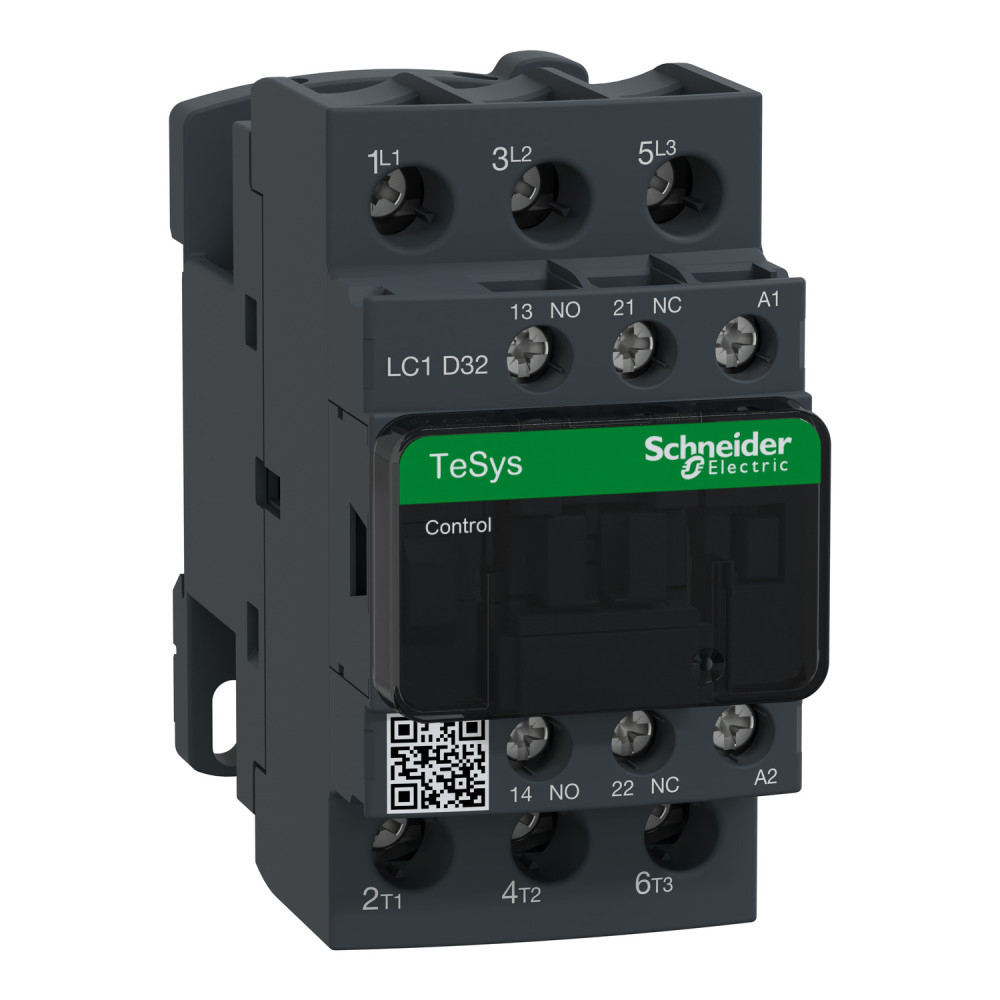

Контактор (пускатель) 32А 110В 1NO+1NC [LC1D32F7] TeSys Deca Schneider Electric

Контактор 3Р, 32A, НО+НЗ, 110В 50Гц, LC1D32F7

---

Контактор TeSys D, 3 полюса (3 NO), для управления двигателем до 32A/690V AC-3/3e (15kW при 400V). Катушка переменного тока 110 В 50/60 Гц, встроенные вспомогательные контакты 1NО + 1NC (зеркально сертифицированные NC), подключение производится с помощью винтовых клемм. Для рабочей скорости до 3600 циклов/ч и окружающей среды до 60°C обеспечивает высокую надежность и долговечность. Компактный (ширина 45 мм), монтаж производится на DIN-рейку или крепление винтами. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine), отвечает требованиям Green Premium (RoHS/REACh).

---

Серия продукта	TeSys Deca
Тип изделия или компонента	контактор
Описание полюсов	3P
[Ue] номинальное рабочее напряжение	круг подачи питания: <= 300 В ПОСТОЯННЫЙ ТОК
Компоновка полюсного контакта	3 NO (ГЕРМЕТИЧЕСКИЙ)
Время не перекрытия контактов	1.5 мс при включение питания между NC и NO контактом
Минимальный ток переключения	5 мА для схема сигнализации
Механическая стойкость	удары контактор разомкнуто (8 Гн за 11 мс)
Ширина	45 мм
Высота	85 мм
Глубина	92 мм
Масса нетто	0.375 кг
Пределы напряжения цепи управления	1...1.1 Uc (60-70 °C):рабочий переменный ток 50/60 Гц
[Ith] условный тепловой ток в открытом выкл	50 А (на 60 °C) для круг подачи питания
Стандарты	МЕК 60335-1
Монтажная опора	рейка
Тип схемы управления	Переменный ток на 50/60 Гц стандартный
[Uc] напряжение схемы управления	110 В переменный ток 50/60 Гц
Применение контактора	управление двигателем
Сопротивление изоляции	> 10 МОм для схема сигнализации
Номинальная включающая способность [Irms]	550 А на 440 В для круг подачи питания в соответствии с МЕК 60947
Номинальный ток предохранителя	63 А gG на <= 690 В координация тип 2 для круга подачи питания
Пусковая мощность [ВА]	70-70 В·А 50 Гц cos phi 0.75 (на 20 °C)
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947
Клеммы подключения	круг подачи питания: Винтовой зажим 2 2.5-10 мм2 - жесткость кабеля: Жесткий без кабельного наконечника
Категория применения	AC-3e
Минимальное напряжение переключения	17 В для схема сигнализации
Максимальная рабочая скорость	3600 цикл/час на < 60 °C
Момент затяжки	круг подачи питания: 2.5 Н.м - на Винтовой зажим - с отверткой крестообразный № 2
Механическая износостойкость	15 миллионов циклов
Степень защиты	IP20 Передня панель в соответствии с МЕК 60529
Удерживаемая потребляемая мощность [ВА]	7-7 В·А 50 Гц cos phi 0.3 (на 20 °C)
Рабочее время	4...19 мс открытие
[Ui] номинальное напряжение изоляции	схема сигнализации: 600 В UL сертифицированный
[Icw] номинальный кратковременно допустимый ток	140 А - 100 мс для схема сигнализации
Совместимость контакта	M2
Огнестойкость	850 °C в соответствии с МЕК 60695-2-1
Мощность двигателя [кВт]	18.5 кВт на 660...690 В переменный ток 50/60 Гц (AC-3e)
Мощность двигателя [к.с.]	25 к.с на 575/600 В переменный ток 50/60 Гц для 3 фази двигуни
Номинальная способность отключения	550 А на 440 В для круг подачи питания в соответствии с МЕК 60947
Рассеивание мощности	2-3 В на 50/60 Гц
Рассеиваемая мощность на полюс	2 В AC-3e
Средний импеданс	2 мОм - Ith 50 А 50 Гц для круг подачи питания
Компоновка вспомогательного контакта	1 нормально открытый + 1 нормально закрытый
Технология катушки	без встроенного модуля подавления
[Ie] номинальный рабочий ток	32 А (на < 60 °C) на <= 440 В переменный ток AC-3e для круг подачи питания
Тип вспомогательных контактов	тип зеркальный контакт 1 нормально закрытый в соответствии с МЕК 60947-4-1
Частота сигнальной цепи	25...400 Гц
Электрическая износостойкость	1.65 миллионов циклов 32 А AC-3e на Ue <= 440 В
Страна производитель	Франция
Производитель	Schneider Electric
