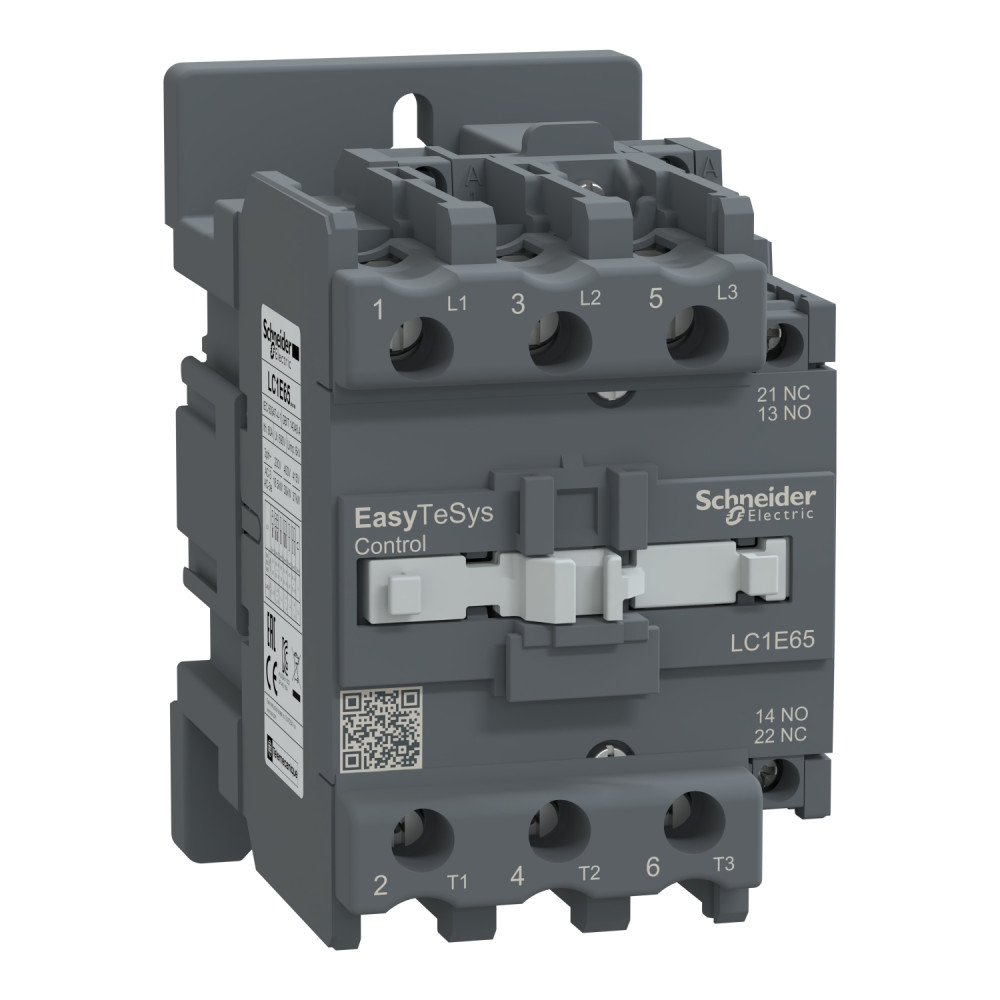

Контактор (пускач) 65А 220В 1NO+1NC [LC1E65M5] Easy TeSys Schneider Electric

Контактор 3Р Е 65А АС3 ~220В 50 ГЦ, LC1E65M5

---

3-полюсний Контактор EasyPact TVS для резистивного навантаження та управління двигунами до 65 A 37 кВт при 440 В. Він має котушку змінного струму 220 В 50 Гц без вбудованих допоміжних контактів, з’єднання живлення та керування за допомогою гвинтових затискачів. Ширина 75 мм для стандартної швидкості роботи до 1200 циклів на годину. Він забезпечує стандартну надійність і довговічність з електричною довговічністю 0,9 М циклів AC-3 і механічною довговічністю 5 М циклів. Він має робочу температуру від -5 °C до 55 °C і монтується на DIN-рейку, працює без зниження номінальних характеристик на висоті до 3000 м. Сертифіковано за кількома стандартами (IEC, CCC, EAC) і відповідає вимогам Green Premium (RoHs/Reach).

---

Назва пристрою	LC1E
Серія продукту	Easy TeSys
Опис полюсів	3P
[Ie] номінальний робочий струм	80 А (на < 60 °C) на <= 440 В змінний струм AC-1 для коло подачі живлення
[Uc] напруга схеми керування	220 В змінний струм 50 Гц
Компонування допоміжного контакту	1 NO + 1 NC
Час не перекриття контактів	1.5 мс при знеструмленні гарантовано між NC та NO контактом
Мінімальний струм перемикання	5 мА для ланцюг управління
[Ue] номінальна робоча напруга	коло подачі живлення: <= 690 В змінний струм 50/60 Гц
Ширина	75 мм
Висота	127 мм
Глибина	114 мм
Маса нетто	0.98 кг
Розсіювана потужність на полюс	6.4 В AC-1
Середній імпеданс	1 мОм - Ith 80 А 50 Гц для коло подачі живлення
[Ith] умовний тепловий струм у відкритому вик	80 А (на 55 °C)
Межі напруги ланцюга керування	0.3...0.6 Uc (-5-55 °C):випадання 50 Гц
Монтажна опора	пластина
Тип схеми керування	Змінний струм на 50 Гц
Стандарти	МЕК 60947-5-1
Ступінь забруднення	3
Застосування контактора	резистивне навантаження
Опір ізоляції	> 10 МОм для ланцюг управління
Номінальна здатність відключення	520 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальна вмикаюча здатність [Irms]	650 А на 440 В змінний струм для коло подачі живлення відповідно до МЕК 60947-4-1
Номінальний струм запобіжника	125 А gG на <= 690 В координація тип 1 для коло подачі живлення
Пускова потужність [ВА]	140-140 В·А 60 Гц cos phi 0.75 (на 20 °C)
[Uimp] номінальна імпульсна витримувана напруга	6 кВ котушка не підключена до мережі живлення відповідно до МЕК 60947
Компонування полюсного контакту	3 NO (ГЕРМЕТИЧНИЙ)
Клеми підключення	коло подачі живлення: Гвинтовий затискач 2 2.5-16 мм2 - жорсткість кабелю: Твердий без кабельного наконечника
Категорія застосування	AC-3
Робочий час	8...12 мс на відкриття
Мінімальна напруга перемикання	17 В для ланцюг управління
Максимальна робоча швидкість	1200 цикл/год на < 60 °C
Момент затягування	коло подачі живлення: 5 Н.м
Захисна обробка	TH (ступінь забруднення 3) відповідно до МЕК 60068-2-30, випробування Db
Електрична зносостійкість	900000 циклів AC-3
Механічна зносостійкість	5000000 циклів
Ступінь захисту	IP2x відповідно до МЕК 60529
Механічна стійкість	удари контактор замкнутий (7 Гн для 11 мс)
Утримувана споживана потужність [ВА]	13-13 В·А 60 Гц cos phi 0.3 (на 20 °C)
Вогнестійкість	850 °C відповідно до МЕК 60695-2-1
Потужність двигуна [кВт]	37 кВт на 660...690 В
[Ui] номінальна напруга ізоляції	690 В відповідно до МЕК 60947-4-1
[Icw] номінальний короткочасно допустимий струм	110 А на <40 °C - 600 с для коло подачі живлення
Розсіювання потужності	6-10 В для ланцюг управління
Країна виробник	Китай
Виробник	Schneider Electric
