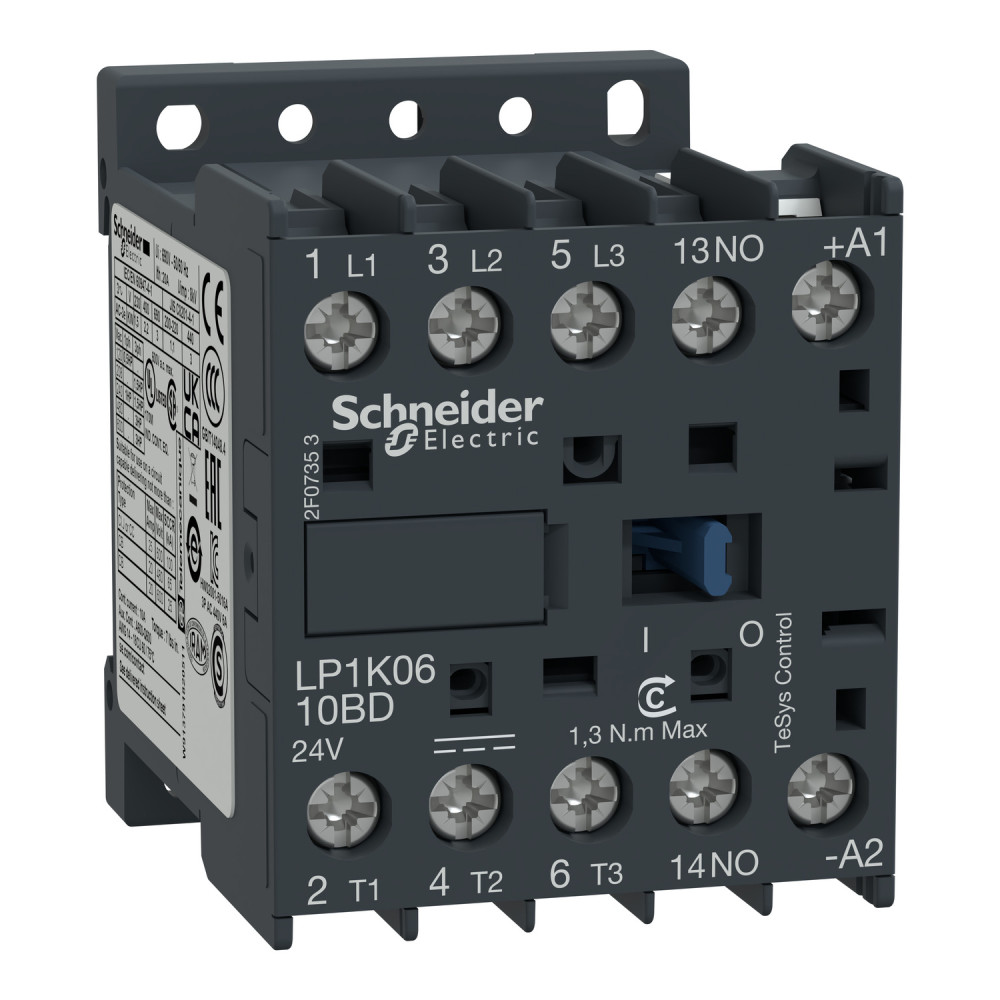

Контактор (пускатель) 6А 24В DC 1NO [LP1K0610BD] TeSys K Schneider Electric

Контактор TESYS K 3Р 6А НВ =24В винт, LP1K0610BD

---

Контактор TeSys K, 3 полюса (3 NО), для управления двигателем до 6 A/690 В AC-3 (2,2 кВт при 400 В). Катушка 24 В постоянного тока, встроенный вспомогательный контакт 1 NO, подключение производится с помощью винтовых клемм. Для рабочей скорости до 600 циклов/ч и окружающей среды до 50°C он обеспечивает надежность и долговечность для стандартных применений. Очень компактный (ширина 45 мм), монтируется на DIN-рейку или крепится винтом. Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC), соответствует требованиям Green Premium (RoHS/REACh).

---

Серия продукта	TeSys
Тип изделия или компонента	контактор
Описание полюсов	3P
[Ue] номинальное рабочее напряжение	схема сигнализации: <= 690 В переменный ток <= 400 Гц
Компоновка полюсного контакта	3 NO (ГЕРМЕТИЧЕСКИЙ)
Минимальный ток переключения	5 мА для схема сигнализации
Ширина	45 мм
Высота	58 мм
Глубина	57 мм
Масса нетто	0.225 кг
Рабочая температура окружающей среды	-25-50 °C
Пределы напряжения цепи управления	випадання: >= 0.10 Uc (на <50 °C)
[Ith] условный тепловой ток в открытом выкл	10 А (на 50 °C) для схема сигнализации
Стандарты	GB/T 14048.4
Монтажная опора	пластина
Тип схемы управления	ПОСТОЯННЫЙ ТОК стандартный
[Uc] напряжение схемы управления	24 В ПОСТОЯННЫЙ ТОК
Применение контактора	управление двигателем
Сопротивление изоляции	> 10 МОм для схема сигнализации
Номинальная включающая способность [Irms]	110 А переменный ток для схема сигнализации в соответствии с МЕК 60947
Номинальный ток предохранителя	10 А gG для схема сигнализации в соответствии с VDE 0660
[Uimp] номинальное импульсное выдерживаемое напряжение	8 кВ
Клеммы подключения	круг подачи питания Винтовой зажим 2 кабель(и) 1.5-1.5 мм2гнучкий з кабельним наконечником
Категория применения	AC-4
Минимальное напряжение переключения	17 В для схема сигнализации
Максимальная рабочая скорость	3600 цикл/час
Момент затяжки	0.8-1.3 Н.м - на Винтовой зажим крестообразный № 2
Механическая износостойкость	10 миллионов циклов
Степень защиты	IP2x
Рабочее время	10 мс обесточивание катушки и размыкание НЗ
[Ui] номинальное напряжение изоляции	схема сигнализации: 600 В в соответствии с CSA C22.2 № 14
[Icw] номинальный кратковременно допустимый ток	110 А - 100 мс для схема сигнализации
Огнестойкость	вимога 2 в соответствии с NF F 16-102
Мощность двигателя [кВт]	3 кВт на 440/690 В переменный ток 50/60 Гц AC-4
Номинальная способность отключения	70 А на 660...690 В в соответствии с МЕК 60947
Рассеивание мощности	1.3-1.3 В
Рассеиваемая мощность на полюс
Средний импеданс	3 мОм - Ith 20 А 50 Гц для круг подачи питания
Компоновка вспомогательного контакта	1 NO
[Ie] номинальный рабочий ток	6 А (на < 60 °C) на <= 440 В переменный ток AC-3e для круг подачи питания
Тип вспомогательных контактов	тип миттєвий 1 NO
Электрическая износостойкость	0.05 миллионов циклов 36 А AC-4 на Ue <= 440 В
Страна производитель	Франция
Производитель	Schneider Electric
