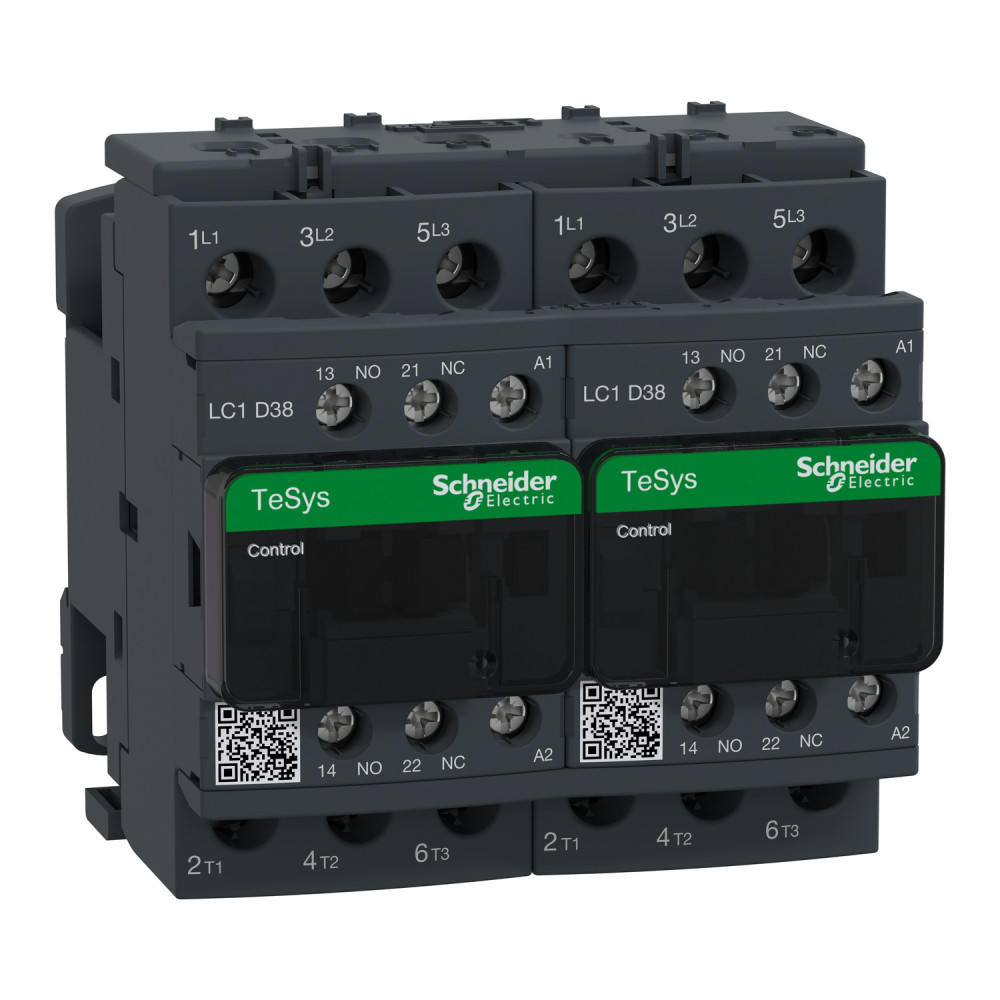

Контактор (пускач) реверсивний 38А 230В 1NO+1NC [LC2D38P7] TeSys Deca Schneider Electric

Контактор реверсивний 3Р, 38A, НО+НЗ, 230В 50/60Гц, LC2D38P7

---

Реверсивний контактор TeSys D, 3 полюси (3 NО), для керування двигуном до 38 A/690 В AC-3 (18,5 кВт при 400 В). В Контактора котушки змінного струму 230 В 50/60 Гц, вбудовані допоміжні контакти 2NO + 2NC (дзеркально сертифіковані NC), підключення здійснюється за допомогою гвинтових клем. Для робочої швидкості до 3600 циклів/год і навколишнього середовища до 60°C він забезпечує високу надійність і довговічність. Компактний (ширина 90 мм), монтаж здійснюється на DIN-рейку або кріплення гвинтами. З попередньо підключеними реверсивними силовими з’єднаннями, механічним блокуванням (без електричного блокування). Сертифіковано за кількома стандартами (IEC, UL, CSA, CCC, EAC, Marine), відповідає вимогам Green Premium (RoHS/REACh).

---

Серія продукту	TeSys Deca
Тип виробу або компоненту	реверсивний контактор
Опис полюсів	3P
[Ue] номінальна робоча напруга	коло подачі живлення: <= 300 В ПОСТІЙНИЙ СТРУМ
Компонування полюсного контакту	3 NO (ГЕРМЕТИЧНИЙ)
Час не перекриття контактів	1.5 мс при ввімкненні живлення між NC та NO контактом
Мінімальний струм перемикання	5 мА для схема сигналізації
Механічна стійкість	удари контактор розімкнено: 8 Гн за 11 мс
Ширина	90 мм
Висота	85 мм
Глибина	92 мм
Маса нетто	0.807 кг
Робоча температура навколишнього середовища	60-70 °C зі зниженням
Межі напруги ланцюга керування	1...1.1 Uc (60-70 °C):робочий змінний струм 50/60 Гц
[Ith] умовний тепловий струм у відкритому вик	50 А (на 60 °C) для коло подачі живлення
Стандарти	МЕК 60335-1
Монтажна опора	пластина
Тип схеми керування	Змінний струм на 50/60 Гц
[Uc] напруга схеми керування	230 В змінний струм 50/60 Гц
Застосування контактора	резистивне навантаження
Опір ізоляції	> 10 МОм для схема сигналізації
Номінальна вмикаюча здатність [Irms]	550 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Номінальний струм запобіжника	63 А gG на <= 690 В координація тип 2 для коло подачі живлення
Пускова потужність [ВА]	70-70 В·А 50 Гц cos phi 0.75 (на 20 °C)
[Uimp] номінальна імпульсна витримувана напруга	6 кВ відповідно до МЕК 60947
Клеми підключення	коло подачі живлення Гвинтовий затискач 2 кабель(і) 2.5-10 мм2Твердий
Категорія застосування	AC-3e
Мінімальна напруга перемикання	17 В для схема сигналізації
Максимальна робоча швидкість	3600 цикл/год на < 60 °C
Момент затягування	коло подачі живлення: 2.5 Н.м - на Гвинтовий затискач - з викруткою хрестоподібний № 2
Механічна зносостійкість	15 мільйонів циклів
Ступінь захисту	IP20 Передня панель відповідно до МЕК 60529
Утримувана споживана потужність [ВА]	7-7 В·А 50 Гц cos phi 0.3 (на 20 °C)
Робочий час	4...19 мс відкриття
[Ui] номінальна напруга ізоляції	схема сигналізації: 600 В UL сертифікований
[Icw] номінальний короткочасно допустимий струм	140 А - 100 мс для схема сигналізації
Сумісність контакту	M2
Вогнестійкість	850 °C відповідно до МЕК 60695-2-1
Потужність двигуна [кВт]	18.5 кВт на 660...690 В змінний струм 50...60 Гц
Потужність двигуна [к.с.]	5 к.с на 240 В змінний струм 60 Гц для 1 фаза двигуни
Номінальна здатність відключення	550 А на 440 В для коло подачі живлення відповідно до МЕК 60947
Розсіювання потужності	2-3 В на 50/60 Гц
Розсіювана потужність на полюс	3 В AC-3e
Середній імпеданс	2 мОм - Ith 50 А 50 Гц для коло подачі живлення
Компонування допоміжного контакту	1 нормально відкритий + 1 нормально закритий
Технологія катушки	без вбудованого модуля придушення
[Ie] номінальний робочий струм	38 А (на < 60 °C) на <= 440 В змінний струм AC-3e для коло подачі живлення
Тип допоміжних контактів	тип дзеркальний контакт 1 нормально закритий відповідно до МЕК 60947-4-1
Частота сигнального ланцюга	25...400 Гц
Електрична зносостійкість	1.4 мільйонів циклів 38 А AC-3e на Ue <= 440 В
Діапазон потужності	4-6 кВт в100-120 В 3 фази
Тип пускача двигуна	реверсивний контактор
Тип взаємоблокування	механічні
Опис виробу	з реверсивною силовою шиною в зборі
Країна виробник	Франція
Виробник	Schneider Electric
