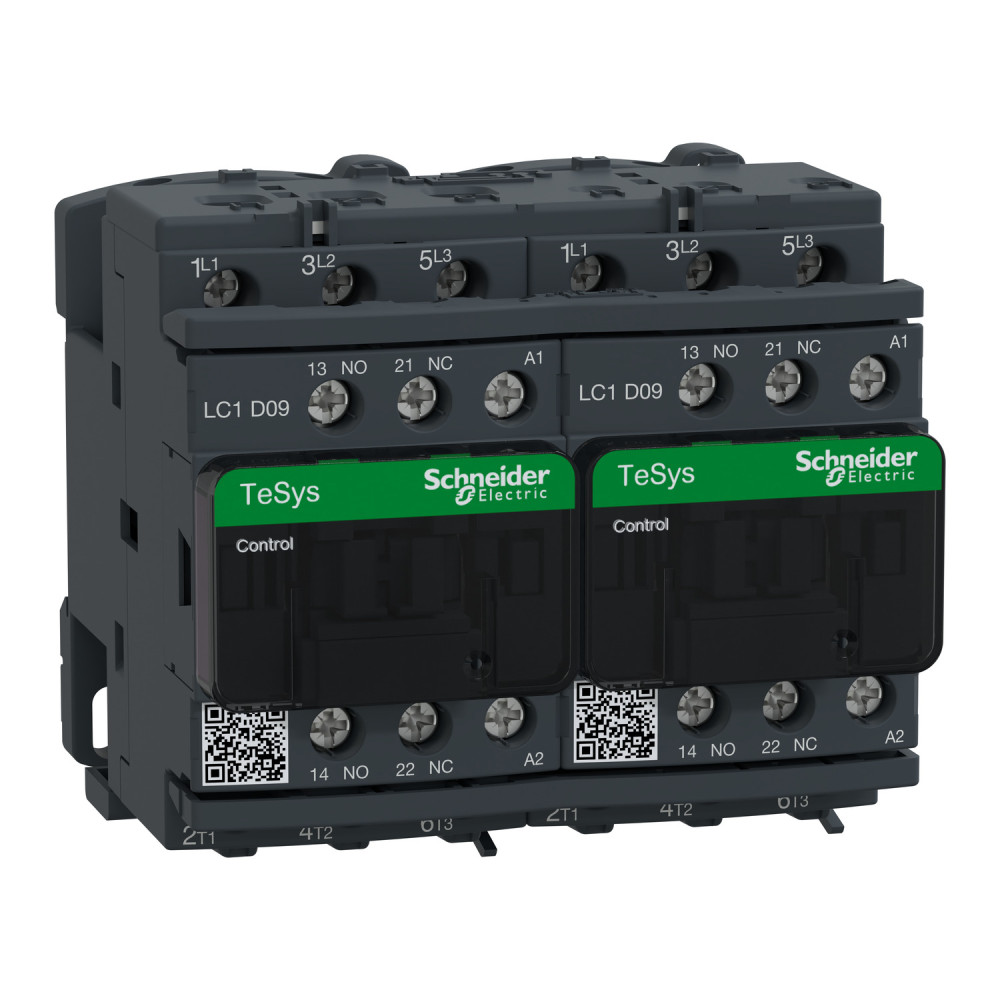

Контактор (пускатель) реверсивный 9А 220В 1NO+1NC [LC2D09M7] TeSys Deca Schneider Electric

Контактор реверсивный 3Р, 9A, НО+НЗ, 220В 50/60Гц, LC2D09M7

---

Реверсивный контактор TeSys D, 3 полюса (3 NО), для управления двигателем до 9A/690 В AC-3 (4 кВт при 400 В). В контакторе катушки переменного тока 220 В 50/60 Гц, встроены вспомогательные контакты 2NO + 2NC (зеркально сертифицированные NC), подключение осуществляется с помощью винтовых клемм. Для рабочей скорости до 3600 циклов/ч и окружающей среды до 60°C обеспечивает высокую надежность и долговечность. Компактный (ширина 90 мм), монтаж производится на DIN-рейку или крепление винтами. С предварительно подключенными реверсивными силовыми соединениями, механической блокировкой (без электрической блокировки). Сертифицировано по нескольким стандартам (IEC, UL, CSA, CCC, EAC, Marine), отвечает требованиям Green Premium (RoHS/REACh).

---

Серия продукта	TeSys Deca
Тип изделия или компонента	реверсивный контактор
Описание полюсов	3P
[Ue] номинальное рабочее напряжение	круг подачи питания: <= 300 В ПОСТОЯННЫЙ ТОК
Компоновка полюсного контакта	3 NO (ГЕРМЕТИЧЕСКИЙ)
Время не перекрытия контактов	1.5 мс при включение питания между NC и NO контактом
Минимальный ток переключения	5 мА для схема сигнализации
Механическая стойкость	удары контактор замкнутый: 15 Гн за 11 мс
Ширина	90 мм
Высота	77 мм
Глубина	86 мм
Масса нетто	0.687 кг
Рабочая температура окружающей среды	60-70 °C со снижением
Пределы напряжения цепи управления	1...1.1 Uc (60-70 °C):рабочий переменный ток 50/60 Гц
[Ith] условный тепловой ток в открытом выкл	25 А (на 60 °C) для круг подачи питания
Стандарты	МЕК 60335-1
Монтажная опора	рейка
Тип схемы управления	Переменный ток на 50/60 Гц
[Uc] напряжение схемы управления	220 В переменный ток 50/60 Гц
Применение контактора	резистивне навантаження
Сопротивление изоляции	> 10 МОм для схема сигнализации
Номинальная включающая способность [Irms]	250 А ПОСТОЯННЫЙ ТОК для схема сигнализации в соответствии с МЕК 60947-5-1
Номинальный ток предохранителя	10 А gG для схема сигнализации в соответствии с МЕК 60947-5-1
Пусковая мощность [ВА]	70-70 В·А 50 Гц cos phi 0.75 (на 20 °C)
[Uimp] номинальное импульсное выдерживаемое напряжение	6 кВ в соответствии с МЕК 60947
Клеммы подключения	цепь управления Винтовой зажим 2 кабель(и) 1-4 мм2Твердий
Категория применения	AC-3e
Минимальное напряжение переключения	17 В для схема сигнализации
Максимальная рабочая скорость	3600 цикл/час на < 60 °C
Момент затяжки	круг подачи питания: 2.5 Н.м - на Винтовой зажим - с отверткой крестообразный № 2
Механическая износостойкость	15 миллионов циклов
Степень защиты	IP20 Передня панель в соответствии с МЕК 60529
Удерживаемая потребляемая мощность [ВА]	7-7 В·А 50 Гц cos phi 0.3 (на 20 °C)
Рабочее время	4...19 мс открытие
[Ui] номинальное напряжение изоляции	схема сигнализации: 600 В UL сертифицированный
[Icw] номинальный кратковременно допустимый ток	140 А - 100 мс для схема сигнализации
Совместимость контакта	M2
Огнестойкость	850 °C в соответствии с МЕК 60695-2-1
Мощность двигателя [кВт]	5.5 кВт на 660...690 В переменный ток 50...60 Гц
Мощность двигателя [к.с.]	7.5 к.с на 575/600 В переменный ток 60 Гц для 3 фази двигуни
Номинальная способность отключения	250 А на 440 В для круг подачи питания в соответствии с МЕК 60947
Рассеивание мощности	2-3 В на 50/60 Гц
Рассеиваемая мощность на полюс	0.2 В AC-3e
Средний импеданс	2.5 мОм - Ith 25 А 50 Гц для круг подачи питания
Компоновка вспомогательного контакта	1 нормально открытый + 1 нормально закрытый
Технология катушки	без встроенного модуля подавления
[Ie] номинальный рабочий ток	25 А (на < 60 °C) на <= 440 В переменный ток AC-1 для круг подачи питания
Тип вспомогательных контактов	тип зеркальный контакт 1 нормально закрытый в соответствии с МЕК 60947-4-1
Частота сигнальной цепи	25...400 Гц
Электрическая износостойкость	2 миллионов циклов 9 А AC-3e на Ue <= 440 В
Напруга катушки контактора	220 В переменный ток стандартный
Диапазон мощности	4-6 кВт в480-500 В 3 фазы
Тип пускателя двигателя	реверсивный контактор
Тип взаимоблокировки	механические
Описание изделия	с реверсивной силовой шиной в сборе
Страна производитель	Франция
Производитель	Schneider Electric
