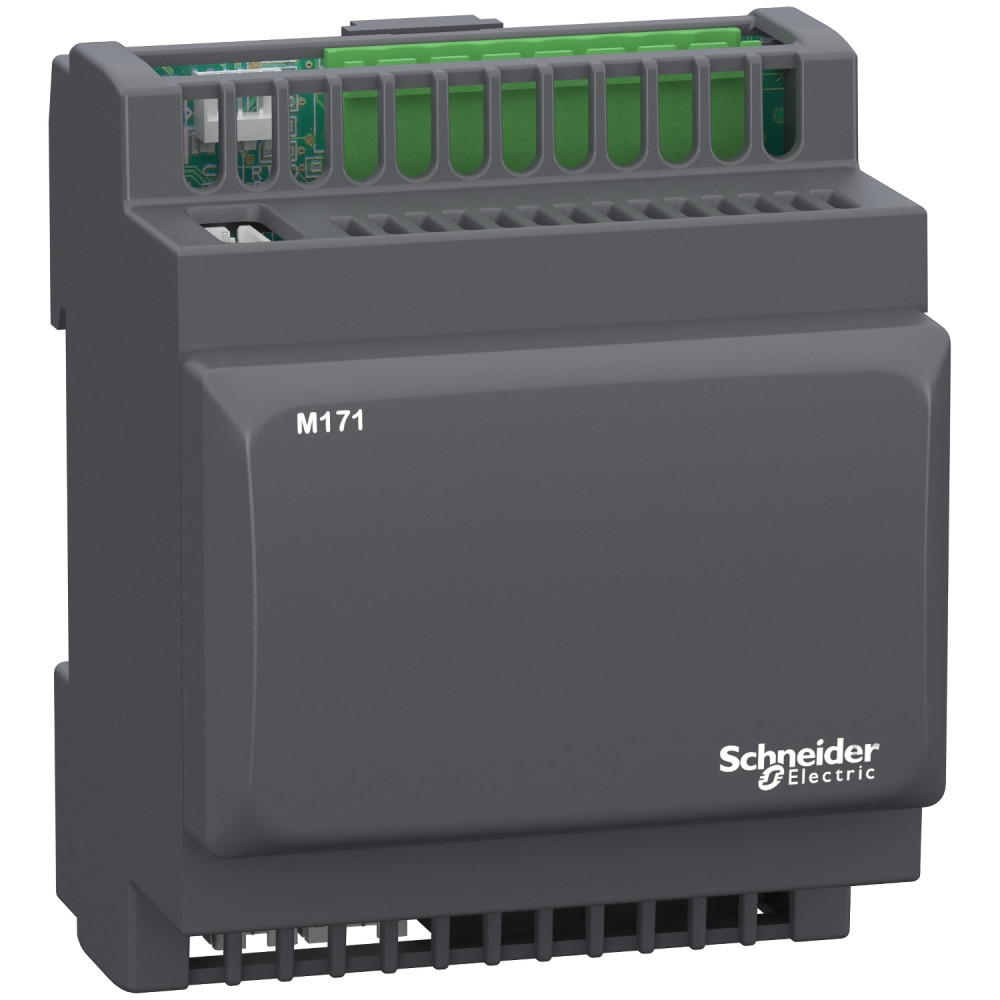

Контроллер M171 22 входы/выходы Modbus оптимизированный на DIN-рейку [TM171OBM22R] Modicon Schneider Electric

Контроллер Modicon M171 оптимизированный скрытый монтаж, 22 входа/выхода, TM171OBM22R

---

Этот продукт является частью линейки Modicon M171/M172, предложения контроллеров для решений HVAC. Этот контроллер предлагает 6 дискретных входов с логикой дискретного входа потребителя или источника (положительного/отрицательного). Номинальное напряжение питания составляет от 12 до 24 В, ±10% переменного тока. Это продукт со степенью защиты IP20. Его размеры: 70,2 мм (ширина) x 61,6 мм (глубина) x 87 мм (высота). Весит 0,19 кг. Основным применением этого модуля является HVAC и решение насоса. Этот продукт сертифицирован CE, CURus, CSA и EAC. Он соответствует стандарту EN/IEC 60730. Подходит для скрытого монтажа. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

---

Серия продукта	Modicon M171/M172
Тип изделия или компонента	Контроллер
Конкретное применение изделия	ОВиК и насосные решения
Исполнение	Программируемый
Всего входов/выходов	22
Количество дискретных входов	6
Количество дискретных выходов	1 открытый коллектор, 3 релейные SPST с одним общим, 2 релейные SPST с независимым общим
Ток дискретного выхода	2 A для реле
Количество аналоговых входов	2 (возможность изменения конфигурации), 3 аналоговый NTC
Количество аналоговых выходов	3 напряжение 0...10 В, 2 ШИМ/ФИМ 20 кГц, 12 В, 35 мА
Количество портов	1 шина расширения локальной сети, 1 RS485 (Modbus)
Количество входов/выходов	5 аналоговых выходов, 6 цифровых входов, 5 аналоговых входов, 6 цифровых выходов
Логика дискретных входов	Потребитель или источник тока (положительный/отрицательный)
Использование контактов	Безвольтовые контакты
Тип аналогового входа	Напряжение 0...5 В, 0...10 В, ток 0...20 мA/4...20 мA, напряжение 0...1 В, датчик температуры 50…100 °C, разрешение 0.1 °C
Питание датчика	12 В DC 85 мА, 5 В DC 20 мА
[Us] номинальное напряжение питания	24 В, 12...24 В AC
Часы реального времени	Встроенные, -20…55 °C
Тип дисплея	7-сегментный дисплей с 4 символами
Категория перенапряжения	II
Местная сигнализация	6 светодиодов красных, 5 светодиодов зеленых, 7 светодиодов желтых
Монтажная опора	DIN-рейка
Размеры (Ш×В×Г)	70,2×87×61,6 мм
Масса нетто	0,19 кг
Рабочая температура	-20…55 °C
Температура хранения	-40…85 °C
Относительная влажность	10…90 % без конденсата
Степень защиты	IP20
Степень загрязнения	2
