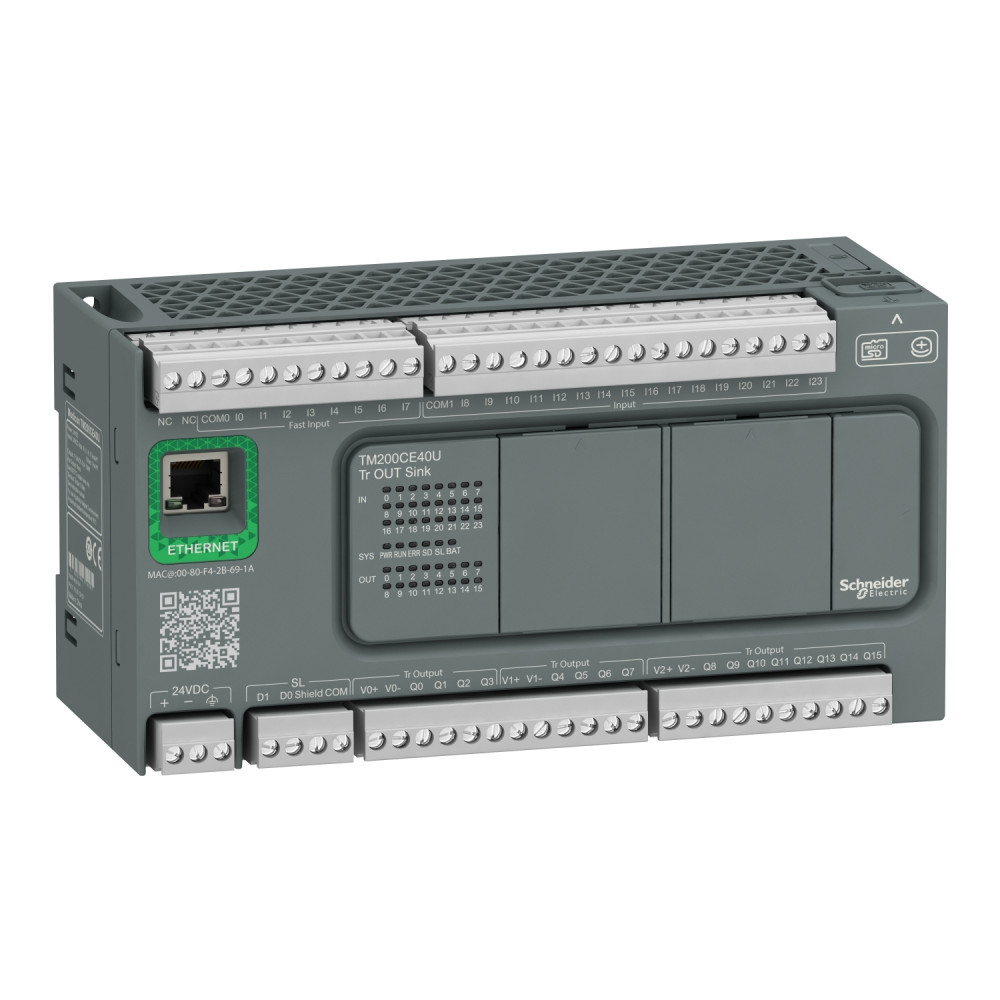

Логический контроллер (ПЛК) M200 40 входов/виходов 24V DC 24/16 транзисторний NPN, EtherNet [TM200CE40U] Modicon Schneider Electric

Программируемый логический контроллер M200 40 вход/выход, =24В, 24/16 транзистор NPN, Eth, TM200CE40U

---

Этот продукт является частью линейки Easy modicon M200 – логических контроллеров с поддержкой до 168 входов/выходов и управлением движением по 2 осям. Этот логический контроллер имеет 16 обычных входов, 4 быстрых входа, 4 высокоскоростных входа, 16 транзисторных выходов, включая 2 быстрых выхода. Напряжение питания 24 В постоянного тока. Имеет 1 порт последовательной связи (RS 485), 1 порт Ethernet (тип RJ45) и порт USB, предназначенный для программирования. Этот контроллер подходит по доступной цене, без ущерба для простоты, надежности, доступности и сервиса. Он оснащен ПОД-регулятором процесса, валом отбора мощности, ШИМ и PLS-регулятором положения. Предельное напряжение (с учетом пульсаций) – от 20,4 до 28,8 В постоянного тока. Максимальное потребление – 18 Вт. Размеры: 175 мм в ширину x 70 мм в глубину x 90 мм в высоту. Вес 0,483 кг. Этот логический контроллер специально разработан для текстильной промышленности, станкостроения, упаковки, отопления, вентиляции и кондиционирования воздуха, погрузочно-разгрузочных работ, насосов, подъемников и машин для электронной сборки. Данное изделие сертифицировано CE, CSA, IACS E10, RCM и CULus. Он соответствует стандартам EN/IEC 61010-2-201 и EN/IEC 61131-2. Этот контроллер совместим с дополнительными картриджами, обеспечивающими расширение цифровых входов/выходов, аналоговых входов/выходов и портов связи Serial Link. Поддерживает установку на DIN-рейку. Контроллеры Easy Modicon M200 – это продукты начального уровня, которые идеально подходят для удовлетворения специфических потребностей развивающихся рынков по доступной цене без компромиссов. Логические контроллеры Easy Modicon M200 – это решение с наилучшим соотношением производительности и цены для небольших систем автоматизации, требующих гибкости и простоты движения.

---

Серия продукта	Easy Modicon M200
Тип изделия или компонента	Логический контроллер
[Us] номинальное напряжение питания	24 В постоянного тока
Количество дискретных входов/выходов	40
Количество дискретных входов	I2...I5: 4 быстрых входа; I0, I1, I6, I7: 4 высокоскоростных входа; I8...I23: 16 постоянных входов
Количество дискретных выходов	Q0...Q1: 2 быстрых выхода (режим PLS/PWM/PTO); Q2...Q15: 14 транзисторных выходов
Напряжение дискретного входа	24 В
Тип напряжения дискретного входа	Постоянное напряжение
Ток дискретного входа	7 мА для входа
Логика дискретных входов	Потребитель или источник тока (положительный / отрицательный) тип 1 по МЭК 61131-2
Напряжение дискретного выхода	24 В постоянного тока
Ток дискретного выхода	0.5 А
Тип дискретного выхода	Транзистор
Логика дискретного выхода	Негативная логика (приёмник)
Потребляемая мощность [Вт]	10 Вт при 24 В постоянного тока (с максимальным вводом/выводом)
Максимальное количество модулей расширения	4 с 64 релейными выходами; 4 с 144 транзисторными выходами
Пределы напряжения питания	20,4…28,8 В
Максимальный пусковой ток	35 А
Пороговое напряжение (состояние 1)	>= 15 В для входа
Пороговое напряжение (состояние 0)	<= 5 В для входа
Полное входное сопротивление	3,3 кОм
Время реакции	1 мс включение/выключение; 5 мкс для быстрых входов
Настраиваемое время фильтрации	0, 3 или 12 мс
Максимальный ток на общий выход	2 А / 4 А
Выходная частота	100 кГц для быстрых выходов (режим PWM/PLS)
Максимальный ток утечки	0,1 мА
Максимальное падение напряжения	<1 В
Тип защиты	От перегрузки и короткого замыкания 3,8 А
Интегральное время	1 с автоматический сброс
Объем памяти	512 байт внутренняя флеш-память для резервного копирования
Хранение данных	microSD до 32 ГБ (опция)
Тип батареи	BR2032 Li-CFx, срок службы 5 лет
Сохранение данных	3 года при 25 °C
Время выполнения 1 инструкции	0,3 мс
Время выполнения логической операции	0.2 мкс
Контур регулирования	ПИД-регулятор до 14 циклов
Функция позиционирования	PWM/PLS 2 канала по 100 кГц
Тип управляющего сигнала	Квадратура, Импульс/направление, Однофазный, CW/CCW 100 кГц
Интерфейсы	USB mini B, RS485, RS232, Ethernet RJ45
Скорость передачи	RS485/RS232: до 115,2 кбит/с; USB: 12 Мбит/с; Ethernet: 10/100 Мбит/с
Протоколы	Modbus RTU/ASCII, SoMachine-Network, Modbus TCP/IP
Индикация	Светодиоды: PWR, RUN, ERR, SD, BAT, SL1, I/O, LK/ACT
Электрические соединения	USB, RJ45, съемные клеммы для входов/выходов/питания
Изоляция	500 В между группами, 500 В DC между питанием и логикой
Маркировка	CE
Монтаж	DIN-рейка 35x15 или 35x7.5
Размеры	90×70×175 мм
Масса	0,483 кг
Степень защиты	IP20 с защитной крышкой
