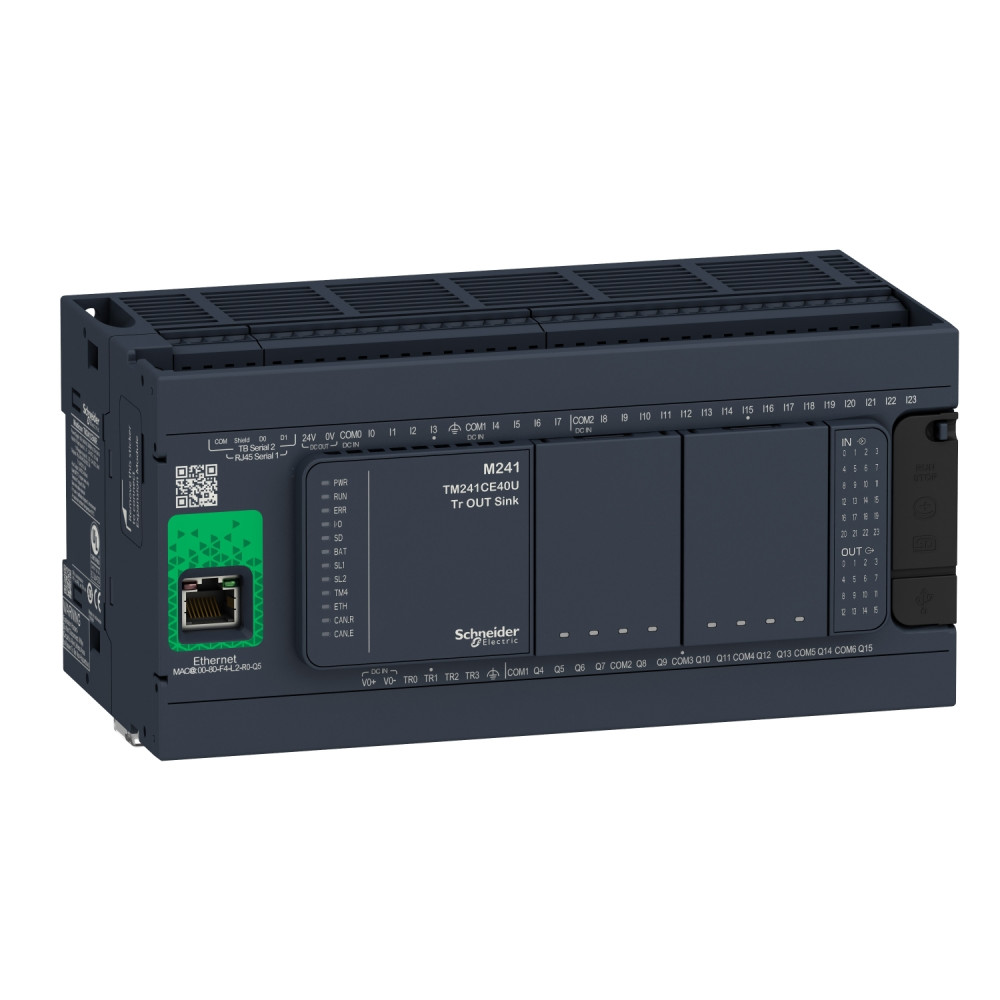

Логический контроллер (ПЛК) M241 40 входов/выходов 240В реле 2xRS485 EtherNet [TM241CE40R] Modicon Schneider Electric

Программируемый логический контроллер M241 40 входов/выходов реле 2RS485 1ETH, TM241CE40R

---

Этот продукт является частью линейки Modicon M241, предложения логических контроллеров для приложений, требующих высокой производительности. Этот логический контроллер обеспечивает 24 дискретных, 8 быстрых входов, 12 релейных, 4 транзисторных, 4 быстрых выхода с транзистором, релейный выход Ethernet. Он имеет номинальное питающее напряжение от 100 В до 240 В переменного тока. Выходное напряжение от 5 до 125 В постоянного тока или от 5 до 250 В переменного тока для реле, 24 В постоянного тока для транзистора и выходной ток 2 А для реле, 0,1 А для быстрого вывода, 0,5 А для транзистор. Этот продукт позволяет создавать программу интуитивно понятно, как никогда раньше благодаря организованному дизайну экрана. Интегрированные соединения: порт USB с разъемом mini B USB 2,0, неизолированное последовательное соединение 1 с разъемом RJ45 и интерфейсом RS232/RS485 и неизолированное последовательное соединение 2 со съемным винтовым разъемом клеммной колодки и интерфейсом RS48. Это контроллер Modicon M241 с 8 МБ для программ, 64 МБ для системной памяти RAM, 128 МБ встроенной флэш-памяти для резервного копирования пользовательских программ и памяти SD-карты объемом 16 ГБ. Это продукт со степенью защиты IP20. Его размеры: 190 мм (ширина) x 95 мм (глубина) x 90 мм (высота). Весит 0,62 кг. Логические контроллеры Modicon M241 разработаны для высокопроизводительных компактных машин с функциями контроля скорости и положения. Этот продукт сертифицирован CE, IACS E10, RCM, CSA, CULus. Он отвечает стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морским спецификациям (LR, ABS, DNV, GL), стандартам UL 1604 и UL 50. Он поддерживает крепление на DIN-рейке. Достигните эталонной производительности и повысьте доходность благодаря Modicon M241 с помощью интуитивно понятного машинного программирования с помощью EcoStruxure Machine Expert, готовых к использованию программ и функциональных блоков.

---

Серия продукта	Modicon M241
Тип изделия или компонента	Логический контроллер
Название	ПРОГРАММИРОВАННЫЙ Логический контроллер M241 40 ВХ/ВИХ РЕЛЕ 2RS485 1ETH
Количество дискретных выходов	4 транзистор 4 швидкий вихід | 12 Реле
Монтажная опора	DIN-рейка 35х15 рейка в соответствии с МЕК 60715 | DIN-рейка 35х7.5 рейка в соответствии с МЕК 60715 | плата или панель с монтажным набором
Питание датчика	24-24 В постоянное напряжение на 400 мА питание от контроллера
Количество дискретных входов	24 , дискретный вход 8 быстрый вход в соответствии с МЕК 61131-2 Тип 1
Местная сигнализация	для PWR 1 СВЕТОДИОД (зеленый) | для RUN 1 СВЕТОДИОД (зеленый) | для ошибка модуля (ERR) 1 СВЕТОДИОД (красный) | для ошибка ввода/вывода (I/O) 1 СВЕТОДИОД (красный) | для Доступ до SD-карты (SD) 1 СВЕТОДИОД (зеленый) | для BAT 1 СВЕТОДИОД (красный) | для SL1 1 СВЕТОДИОД (зеленый) | для SL2 1 СВЕТОДИОД (зеленый) | для несправність шини на TM4 (TM4) 1 СВЕТОДИОД (красный) | для Состояния ввода/вывода 1 СВЕТОДИОД на канал (зеленый) | для Активность порту Ethernet 1 СВЕТОДИОД (зеленый)
Входное полное сопротивление	4.7 кОм для Вход
Ток дискретного входа	7 мА для Вход
встроенный clock, clock drift <= 30 с/месяц at -20-60 °C	з
Логика дискретных входов	приемник або источник
Ширина	190 мм
Высота	90 мм
Глубина	95 мм
Масса нетто	0.62 кг
24 В Переменный/постоянный ток	24 В
Ток дискретного выхода	0.1 A для быстрый выход (PTO mode) (TR0...TR3) | 2 A для релейный выход (Q4...Q15) | 0.5 A для транзисторный выход (TR0...TR3)
[Us] номинальное напряжение питания	100...240 В переменный ток
Температура окружающего воздуха для хранения	-25-70 °C
Относительная влажность	10-95 %, без конденсата (в эксплуатации) | 10-95 %, без конденсата (в хранилище)
Степень защиты	IP20 с защитной крышкой
Тип напряжения дискретного входа	постоянное напряжение
Отклонение хода часов	<= 60 с/месяц на 25-25 °C
Тип акумулятора	BR2032 литиевая неперезаряжаемая, время автономной работы: 4 год(годы)
Ударопрочность	15 gn для 11 мс
Виброустойчивость	3,5 мм на 5-8.4 Гц на симметричная рейка | 3 gn на 8.4-150 Гц на симметричная рейка | 3,5 мм на 5-8.4 Гц на монтаж панели | 3 gn на 8.4-150 Гц на монтаж панели
Интегральное время	10 мс автоматичне скидання вихід | 12 с автоматический сброс быстрый выход
Максимальное количество модулей расширения в	7 (локальная архитектура ввода/вывода) | 14 (удаленная архитектура ввода/вывода)
Пределы выходного напряжения	125 В ПОСТОЯННЫЙ ТОК релейный выход | 30 В ПОСТОЯННЫЙ ТОК транзисторный выход | 277 В переменный ток релейный выход
Предельный уровень напряжения (состояние 1)	>= 15 В для Вход
Тип встроенного интерфейса	неизолированный серийный последовательный канал номер 1 з RJ45 разъем та RS232/RS485 интерфейс | неизолированный серийный последовательный канал 2 со съемная колодка с винтовыми клеммами разъем та RS485 интерфейс | Порт USB з mini B USB 2.0 разъем | Ethernet з RJ45 разъем
Время реакции	50 мкс включение, I0...I15 клемма(и) для Вход
Электромагнитная эмиссия	наведенные препятствия – испытательный уровень: 120...69 дБмкВ/м QP линии электропередач) на 10-150 кГц в соответствии с МЕК 55011 | наведенные препятствия – испытательный уровень: 63 дБмкВ/м QP линии электропередач) на 1.5-30 МГц в соответствии с МЕК 55011 | наведенные препятствия – испытательный уровень: 79 дБмкВ/м QP/66 дБмкВ/м AV линии электропередач) на 0.15-0.5 МГц в соответствии с МЕК 55011 | наведенные препятствия – испытательный уровень: 73 дБмкВ/м QP/60 дБмкВ/м AV линии электропередач) на 0.5-300 МГц в соответствии с МЕК 55011 | излучаемые препятствия – испытательный уровень: 40 дБмкВ/м QP клас А 10 м) на 30-230 МГц в соответствии с МЕК 55011 | наведенные препятствия – испытательный уровень: 79...63 дБмкВ/м QP линии электропередач) на 150-1500 кГц в соответствии с МЕК 55011 | излучаемые препятствия – испытательный уровень: 47 dB?V/m QP клас А 10 м) на 230-1000 МГц в соответствии с МЕК 55011
Кількість обчислюваних входів	4 быстрый вход (HSC режим) на 200 кГц | 14 стандартний вход на 1 кГц
Устойчивость к кондуктивным помехам	10 В 0,15...80 MГц в соответствии с МЕК 61000-4-6 | 3 В 0.1...80 MHz в соответствии с Морской сертификат (LR, ABS, DNV, GL) | 10 В фиксированная частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) в соответствии с Морской сертификат (LR, ABS, DNV, GL)
Резервные копии данных	128 МБ встроенная флэш-память для резервного копирования пользовательских программ
Тип дискретного выхода	Реле | транзистор
Электрическое соединение	съемная винтовая клеммная колодка для входов и выходов (шаг 5.08 мм) | съемная винтовая клеммная колодка для подключения питания 24В постоянного тока (шаг 5.08 мм)
Максимальная дальность кабеля между устройствами	неэкранированный кабель <50 м для Вход | экранированный кабель <10 м для быстрый вход | неэкранированный кабель <50 м для выход | экранированный кабель <3 м для быстрый выход
Устойчивость к электромагнитному полю	10 В/м 80 МГц...1 ГГц в соответствии с МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц в соответствии с МЕК 61000-4-3 | 1 В/м 2 ГГц...3 ГГц в соответствии с МЕК 61000-4-3
Логика дискретного выхода	позитивна логіка (источник)
Устойчивость к коротким перерывам потребления	10 мс
Функция позиционирования	ВАЛ ОТБОРА МОЩНОСТИ функция 4 канал(ы) (частота позиціонування: 100 кГц)
Точность	+/- 0.1 % на 0.02-0.1 кГц для быстрый выход | +/- 1 % на 0.1-1 кГц для быстрый выход
Рабочая температура воздуха	-10-50 °C (вертикальна установка) | -10-55 °C (горизонтальная установка)
Швидкість передачі	1,2...115,2 кбит/с (115,2 кбит/с за замовчуванням) для шины длиной 15-15 м для RS485 | 1,2...115,2 кбит/с (115,2 кбит/с за замовчуванням) для шины длиной 3-3 м для RS232 | 480 Мбит/с для шины длиной 3-3 м для USB | 10/100 Мбит/с для Ethernet
Протокол порта обмена данными	неизолированный последовательный канал: Modbus протокол главный/ведомый
Срок резервного хранения данных	2 роки на 25 °C
Количество дискретных входов/выходов	40
Структура применения	4 циклические задачи | 8 ситуационных задач | 8 внешних ситуационных задач | 3 циклические задачи + 1 свободная задача
Предельный уровень напряжения (состояние 0)	<= 5 В для Вход
Настраиваемое время фильтрации	1 µs для быстрый вход
Напряжение дискретного выхода	5...125 В постоянного тока для релейный выход | 5...250 В переменного токау для релейный выход | 24 В постоянного тока для транзисторный выход
Обсяг пам'яті	64 МБ для системной памяти ОПЕРАТИВНАЯ ПАМЯТЬ
Межі напруги живлення	85-264 В
Тип сигналу керування	A/B на 100 кГц для быстрый вход (HSC режим) | импульс/направление на 200 кГц для быстрый вход (HSC режим) | однофазний на 200 кГц для быстрый вход (HSC режим)
Устойчивость к электростатическому разряду	8 кВ в воздухе в соответствии с МЕК 61000-4-2 | 4 кВ при контакте в соответствии с МЕК 61000-4-2
Устойчивость к импульсным перенапряжениям	2 кВ силовые линии переменного тока Обычный режим в соответствии с МЕК 61000-4-5 | 2 кВ релейного выхода Обычный режим в соответствии с МЕК 61000-4-5 | 1 кВ экранированный кабель Обычный режим в соответствии с МЕК 61000-4-5 | 1 кВ силовые линии переменного тока в Дифференциальный режим с МЕК 61000-4-5 | 1 кВ релейного виходу Диференційний режим в соответствии с МЕК 61000-4-5 | 1 кВ вход Звичайний режим в соответствии с МЕК 61000-4-5 | 1 кВ транзисторного виходу Звичайний режим в соответствии с МЕК 61000-4-5
Максимальна вихідна частоста	1 кГц для транзисторный выход | 20 кГц для быстрый выход (PWM режим) | 100 кГц для быстрый выход (режим PLS)
Час виконання для 1 Кінструкції	0.3 мс для ситуаційна та періодична задача | 0.7 мс для другая инструкция
Тип защиты	защита от короткого замыкания для транзисторный выход | защита от короткого замыкания для транзисторный выход | защита от обратной полярности для транзисторный выход | без захисту для релейный выход
Обладнання для зберігання даних	<= 16 ГБ SD-карта (опціонально)
Изоляция	между питанием и внутренней логикой в ​​500 В переменный ток неизолированные между питанием и землей
Устойчивость к быстрым переходным процессам	2 кВ в соответствии с МЕК 61000-4-4 (линии электропередач) | 2 кВ в соответствии с МЕК 61000-4-4 (релейного виходу) | 1 кВ в соответствии с МЕК 61000-4-4 (Ethernet лінія) | 1 кВ в соответствии с МЕК 61000-4-4 (послідовна лінія) | 1 кВ в соответствии с МЕК 61000-4-4 (вход) | 1 кВ в соответствии с МЕК 61000-4-4 (транзисторного виходу)
Питание	(серийный номер 1) питание последовательной линии: 5 В, <200 мА
Максимальное количество подключений	8 Modbus сервер | 8 протокол SoMachine | 10 веб-сервер | 4 FTP-сервер | 16 Ethernet/IP цель | 8 Modbus клиент
Ethernet порт	10BASE-T/100BASE-TX - 1 порт(и) мідний кабель
Служба обмена данными	FDR | DHCP сервер через сетевой модуль коммутатора Ethernet TM4 DHCP клиент встроенный Ethernet порт | SMS сообщения | обновление ПО | SNMP client/server | программирование | NGVL | мониторинг IEC VAR ACCESS FTP клиент/сервер | загрузки | SQL клиент | Modbus TCP клиент сканер ввода/вывода Сканер ввода/вывода Ethernet/IP встроенный порт Ethernet Ethernet/IP таргет, Modbus TCP сервер и Modbus TCP slave send and receive email из контролера, основанного на TCP/UDP library | веб-сервер (WebVisu & XWeb system) OPC UA сервер | DNS клиент
Продолжительность цикла	10 мс 16 EtherNet/IP | 64 мс 64 Modbus TCP
Веб-сервисы	веб-сервер
Количество подчиненных устройств	64 Modbus TCP | 16 EtherNet/IP
Частота сети	50/60 Гц
Страна производитель	Индонезия
Производитель	Schneider Electric
