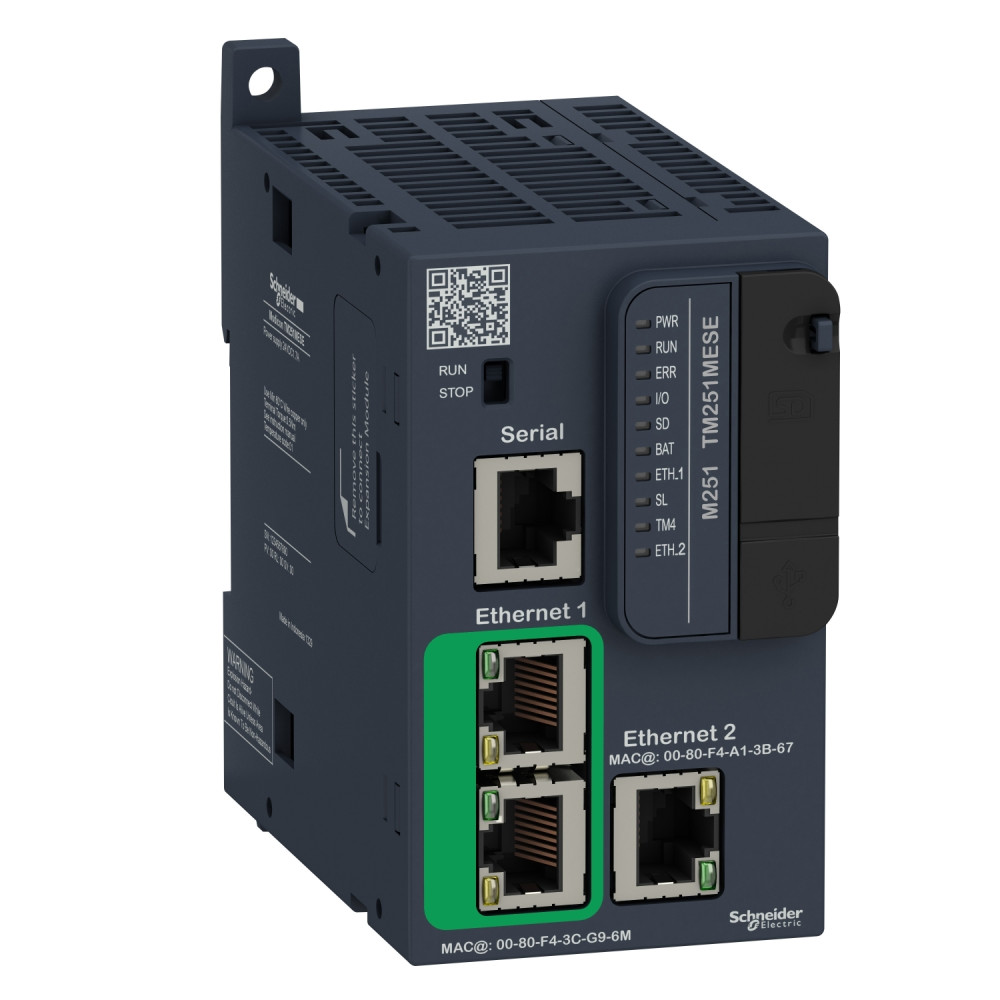

Логічний контролер (ПЛК) M251 24V DC RS485 2xEtherNet [TM251MESE] Modicon Schneider Electric

Програмований логічний контролер M251 1RS485 2ETHERNET, TM251MESE

---

Цей продукт є частиною лінійки Modicon M251, пропозиції логічних контролерів для модульних і розподілених архітектур. Цей логічний контролер забезпечує 7 локальних і 14 віддалених модулів розширення вводу/виводу. Це логічний контролер Modicon з номінальною напругою живлення 24 В постійного струму, пусковим струмом 50 А та споживаною потужністю від 32,6 Вт до 40,4 Вт. Підвищте продуктивність машини за допомогою потужної передачі даних через SD-карту, вбудований веб-сервер і FTP-сервер тощо. Інтегровані з’єднання: порт USB із роз’ємом mini B USB 2,0, послідовний неізольований послідовний канал із роз’ємом RJ45 та інтерфейсом RS232/RS485, двопортовий Ethernet із роз’ємом RJ45 та порт Ethernet Ethernet 2 із роз’ємом RJ45. Це контролер Modicon M251 з 8 МБ для програм, 64 МБ для системної пам’яті RAM, 128 МБ вбудованої флеш-пам’яті для резервного копіювання програм користувача та пам’яті SD-карти об’ємом 32 ГБ. Це продукт з ступенем захисту IP20. Його розміри: 54 мм (ширина) x 95 мм (глибина) x 90 мм (висота). Важить 0,22 кг. Логічні контролери Modicon M251 розроблені для високопродуктивних компактних машин із функціями контролю швидкості та положення. Цей продукт сертифіковано CE, CSA та CULus. Він відповідає стандартам ANSI/ISA 12-12-01, CSA C22,2 No 142, CSA C22,2 No 213, EN/IEC 61131-22007, морським специфікаціям (LR, ABS, DNV, GL), стандартам UL 1604 і UL 508 . Він підтримує кріплення на DIN-рейку. Досягніть еталонної продуктивності та підвищте прибутковість завдяки Modicon M251 за допомогою інтуїтивно зрозумілого машинного програмування за допомогою SoMachine, готових до використання програм і функціональних блоків. Збільште гнучкість, заощаджуючи простір у своїй шафі, за допомогою логічного контролера Modicon M251 для модульних і розподілених архітектур.

---

Серія продукту	Modicon M251
Тип виробу або компоненту	логічний контролер
Назва	ПЛК M251 1RS485 2ETHERNET
Споживання енергії [Вт]	32.6-40.4 В (з макс кількістю модулів розширення вх/вих)
Монтажна опора	DIN-рейка 35х15 рейка відповідно до МЕК 60715 | DIN-рейка 35х7.5 рейка відповідно до МЕК 60715 | плата або панель із монтажним набором
Місцева сигналізація	для PWR 1 СВІТЛОДІОД (зелений) | для RUN 1 СВІТЛОДІОД (зелений) | для помилка модуля (ERR) 1 СВІТЛОДІОД (червоний) | для Помилка вводу/виводу (I/O) 1 СВІТЛОДІОД (червоний) | для Доступ до SD-карти (SD) 1 СВІТЛОДІОД (зелений) | для BAT 1 СВІТЛОДІОД (червоний) | для SL 1 СВІТЛОДІОД (зелений) | для несправність шини на TM4 (TM4) 1 СВІТЛОДІОД (червоний) | для Активність Ethernet (ETH1) 1 СВІТЛОДІОД (зелений) | для Активність Ethernet (ETH2) 1 СВІТЛОДІОД (зелений)
вбудований clock, clock drift <= 30 с/місяць at -20-60 °C	з
Ширина	54 мм
Висота	90 мм
Глибина	95 мм
Маса нетто	0.22 кг
[Us] номінальна напруга живлення	24 В постійний струм
Температура навколишнього повітря для зберігання	-25-70 °C
Відносна вологість	10-95 %, без конденсату (в експлуатації) | 10-95 %, без конденсату (у сховищі)
Ступінь захисту	IP20 із захисною кришкою
Максимальний пусковий струм	50 А
Відхилення ходу годинника	<= 60 с/місяць на 25-25 °C
Тип акумулятора	BR2032 літієва неперезаряджувана, час автономної роботи: 4 рік(роки)
Ударостійкість	15 gn для 11 мс
Вібростійкість	3,5 мм на 5-8.4 Гц на симетрична рейка | 3 gn на 8.4-150 Гц на симетрична рейка | 3,5 мм на 5-8.4 Гц на монтаж панелі | 3 gn на 8.4-150 Гц на монтаж панелі
Максимальна кількість модулів розширення в	7 (локальний архітектура вводу/виводу) | 14 (віддалений архітектура вводу/виводу)
Тип вбудованого інтерфейсу	Порт USB з mini B USB 2.0 роз'єм | неізольований послідовний канал послідовний з RJ45 роз'єм та RS232/RS485 інтерфейс | двопортовий Ethernet 1 з RJ45 роз'єм | Ethernet порт Ethernet 2 з RJ45 роз'єм
Електромагнітна емісія	наведені перешкоди - випробувальний рівень: 120...69 дБмкВ/м QP лінії електропередач) на 10-150 кГц відповідно до МЕК 55011 | наведені перешкоди - випробувальний рівень: 63 дБмкВ/м QP лінії електропередач) на 1.5-30 МГц відповідно до МЕК 55011 | випромінювані перешкоди - випробувальний рівень: 40 дБмкВ/м QP клас А 10 м) на 30-230 МГц відповідно до МЕК 55011 | наведені перешкоди - випробувальний рівень: 79...63 дБмкВ/м QP лінії електропередач) на 150-1500 кГц відповідно до МЕК 55011 | випромінювані перешкоди - випробувальний рівень: 47 dB?V/m QP клас А 10 м) на 230-1000 МГц відповідно до МЕК 55011
Стійкість до кондуктивних перешкод	10 В 0,15...80 MГц відповідно до МЕК 61000-4-6 | 3 В 0.1...80 MHz відповідно до Морський сертифікат (LR, ABS, DNV, GL) | 10 В фіксована частота (2, 3, 4, 6.2, 8.2, 12.6, 16.5, 18.8, 22, 25 МГц) відповідно до Морський сертифікат (LR, ABS, DNV, GL)
Резервні копії даних	128 МБ вбудована флеш-пам'ять для резервне копіювання користувацьких програм
Електричне з'єднання	знімна гвинтова клемна колодкаджерело живлення (крок 5.08 мм)
Стійкість до електромагнітного поля	10 В/м 80 МГц...1 ГГц відповідно до МЕК 61000-4-3 | 3 В/м 1,4 ГГц...2 ГГц відповідно до МЕК 61000-4-3 | 1 В/м 2 ГГц...3 ГГц відповідно до МЕК 61000-4-3
Стійкість до коротких переривів споживання	10 мс-10-35 °C (вертикальна установка) | -10-55 °C (горизонтальна установка)
Швидкість передачі	1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 15-15 м для RS485 | 1,2...115,2 кбіт/с (115,2 кбіт/с за замовчуванням) для шини довжиною 3-3 м для RS232 | 480 Мбіт/с для шини довжиною 3-3 м для USB
Протокол порту обміну даними	Порт USB: USB протокол - SoMachine-Network | неізольований послідовний канал: Modbus протокол головний/ведений - RTU/ASCII або SoMachine-Network
Термін резервного зберігання даних	2 роки на 25 °C
Структура застосування	4 циклічні задачі | 8 ситуаційних задач | 3 циклічні задачі + 1 вільна задача | 8 зовнішніх ситуаційних задач
Обсяг пам'яті	64 МБ для системна пам'ять ОПЕРАТИВНА ПАМ'ЯТЬ
Межі напруги живлення	20.4-28.8 В
Стійкість до електростатичного розряду	8 кВ в повітрі відповідно до МЕК 61000-4-2 | 4 кВ при контакті відповідно до МЕК 61000-4-2
Стійкість до імпульсних перенапруг	1 кВ екранований кабель Звичайний режим відповідно до МЕК 61000-4-5 | 1 кВ лінії електропередач Звичайний режим відповідно до МЕК 61000-4-5 | 0.5 кВ лінії електропередач Диференційний режим відповідно до МЕК 61000-4-5
Час виконання для 1 Кінструкції	0.3 мс для ситуаційна та періодична задача | 0.7 мс для інша інструкція
Обладнання для зберігання даних	<= 16 ГБ SD-карта (опціонально)
Ізоляція	неізольовані між живленням і внутрішньою логікою | між живленням і землею в 500 В змінний струм
Стійкість до швидких перехідних процесів	2 кВ відповідно до МЕК 61000-4-4 (лінії електропередач) | 1 кВ відповідно до МЕК 61000-4-4 (Ethernet лінія) | 1 кВ відповідно до МЕК 61000-4-4 (послідовна лінія)
Живлення	(послідовний)живлення послідовної лінії: 5 В, <200 мА
Максимальна кількість підключень	8 Modbus сервер | 8 Modbus клієнт | 16 Ethernet/IP ціль | 4 FTP-сервер | 10 веб-сервер | 8 протокол SoMachine
Ethernet порт	Ethernet 1 позначення 10BASE-T/100BASE-TX - 2 порт мідний кабель | Ethernet 2 позначення 10BASE-T/100BASE-TX - 1 порт мідний кабель
Служба обміну даними	завантаженя | IEC VAR ACCESS | Modbus TCP клієнт | Modbus TCP сервер | Modbus TCP slave пристрій | моніторинг | NGVL | програмування | оновлення ПЗ | SMS повідомлення | DHCP клієнт (Eth1) | DHCP сервер (Eth2) | автор Ethernet/IP (Eth2) | Ethernet/IP цільова мережа (Eth1, Eth2) | Ethernet/IP сканер (Eth2) | Сканер вводу/виводу Modbus TCP та передача повідомлень (Eth2) | FDR | FTP клієнт/сервер | SNMP client/server | SQL клієнт | send and receive email from the controller based on TCP/UDP library | веб-сервер (WebVisu & XWeb system) | OPC UA сервер | DNS клієнт
Тривалість циклу	10 мс 16 EtherNet/IP | 64 мс 64 Modbus TCPвеб-сервер
Кількість підлеглих пристроїв	16 EtherNet/IP | 64 Modbus TCP
Країна виробник	Індонезія
Виробник	Schneider Electric
