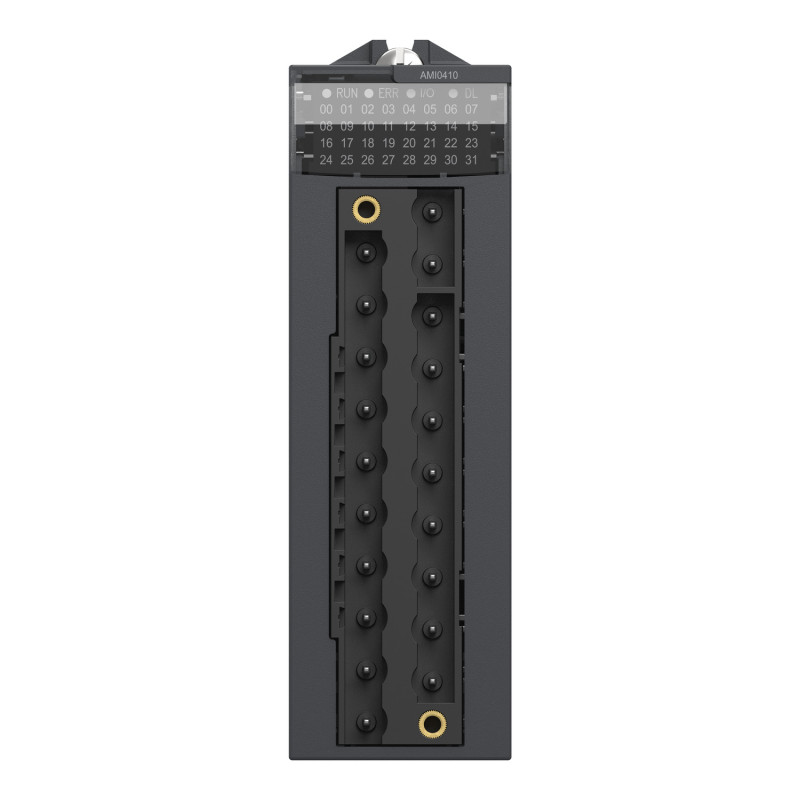

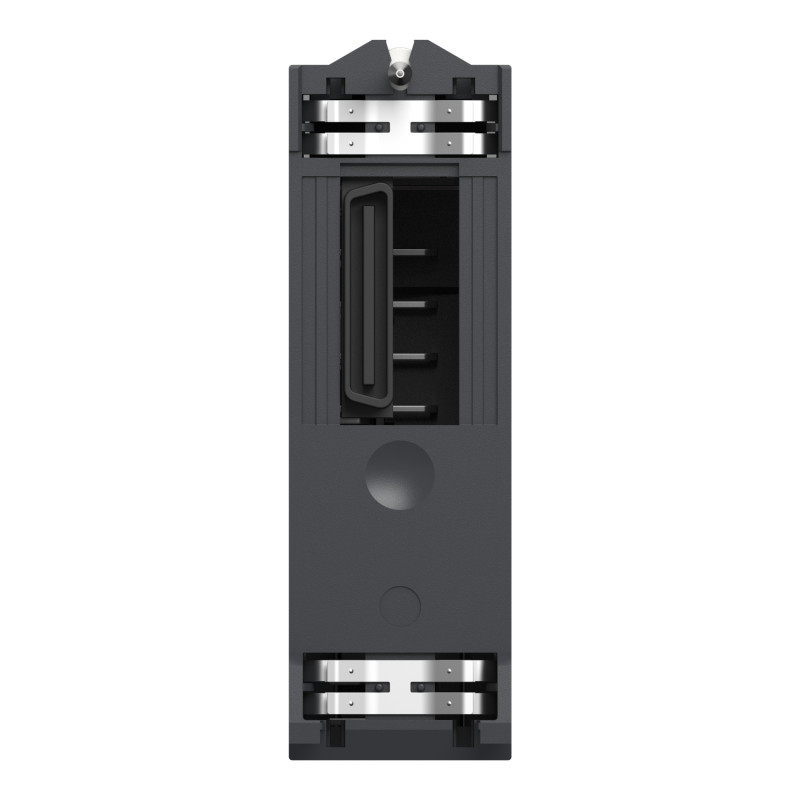

Модуль аналоговый 4 U/I вход изолированные, скоростные [BMXAMI0410] Schneider Electric

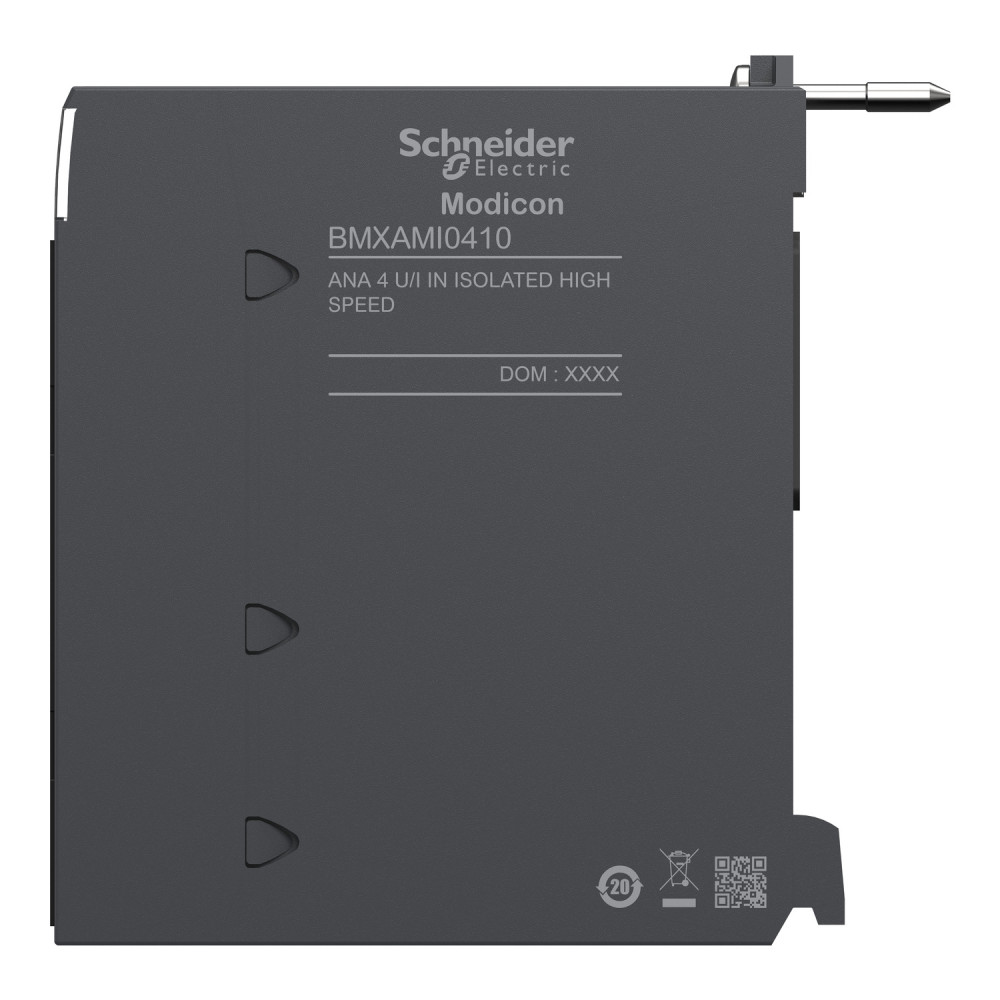

Аналоговый 4 U/I вход изолированный скоростной, BMXAMI0410

---

Модуль аналогового ввода высокого уровня является частью модулей Modicon X80. Он имеет 4 изолированных аналоговых входа (16 бит) и используется с датчиками или передатчиками. Этот модуль подключается через 20-контактную съемную клеммную колодку. Он выполняет функции мониторинга, измерения и управления непрерывными процессами. Модуль предлагает разные диапазоны напряжения или тока для каждого из входов в зависимости от выбора конфигурации. Он занимает один слот на стойке и имеет корпус, обеспечивающий степень защиты электроники IP 20.

---

Серия продукта	Modicon X80
Тип изделия или компонента	Модуль аналоговых входов
Электрическое соединение	20 пинов 1 разъем
Изоляция между каналами	Изолированный
Количество аналоговых входов	4
Тип аналогового входа	Ток +/-20 мА, 0...20 мА, 4...20 мА, Напряжение +/-10 В, +/-5 В, 0...10 В, 0...5 В, 1...5 В
АЦП	24 бита, разрешение 16 бит
Допустимое перенапряжение на входах	+/-30 V для напряжения, +/-90 мА для тока
Входное сопротивление	10 МОм для напряжения, 250 Ом + 3,6…50 Ом для тока
Точность	0,1–0,3 % полного диапазона
Фильтрация	Цифровая фильтрация первого порядка
Время цикла	5 мс для 4 каналов
Температурный дрейф	15–30 ppm/°C
Напряжение изоляции	300 В между каналами, 1400 В канал/земля и канал/шина
Макс. конвертация	+/-11,4 V для всех каналов
Среднее время между отказами	1 200 000 ч
Светодиодный индикатор	1 зеленый RUN, 1 зеленый диагностика на канал, 2 красных ERR и I/O
Масса нетто	0,143 кг
Потребление энергии	0,82–1,30 Вт 24 В, 0,32–0,48 Вт 3,3 В
Потребление тока	45 мА 24 В, 150 мА 3,3 В
Степень защиты IP	IP20
