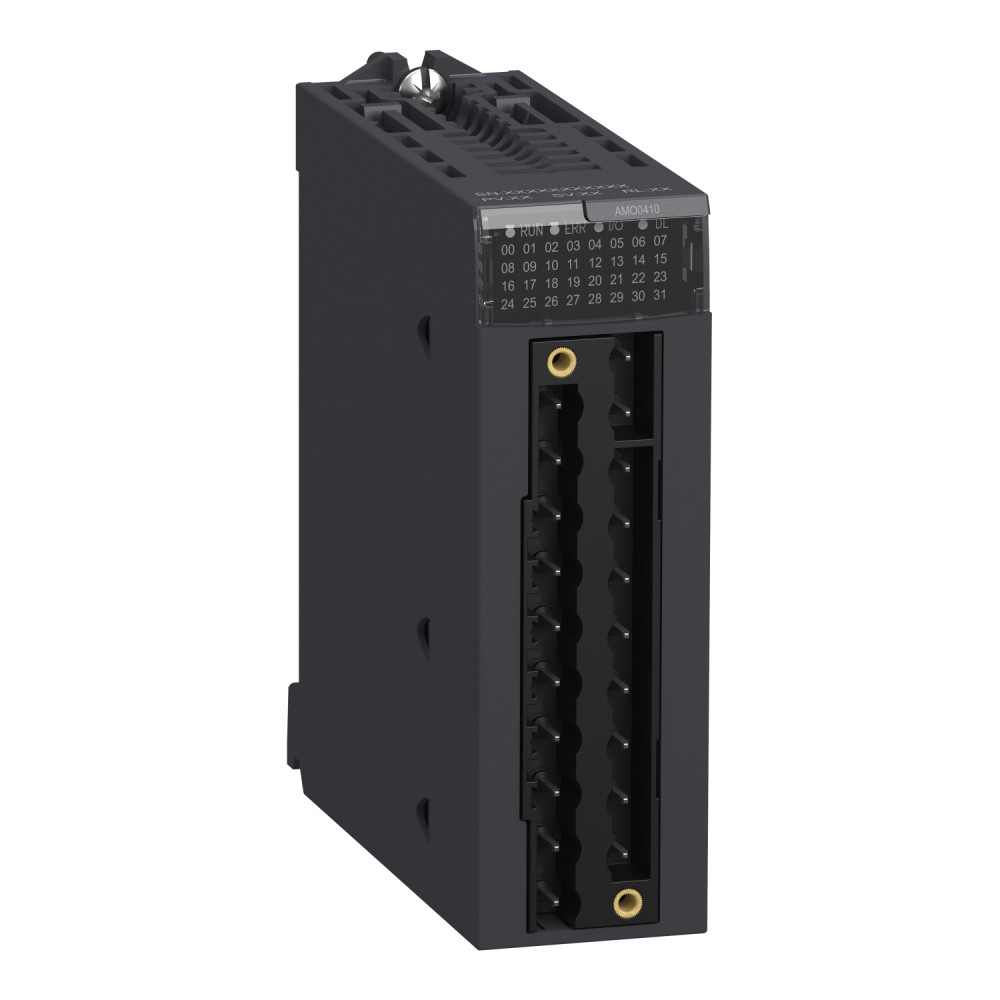

Модуль аналоговый 4 U/I выход изолированные [BMXAMO0410] Schneider Electric

Аналоговый выход 4 U/I изолированы, BMXAMO0410

---

Этот продукт является частью линейки Modicon X80, общей платформы модулей для программируемых контроллеров автоматизации (PAC) Modicon M580 и M340. Этот изолированный модуль аналогового вывода имеет 4 выхода с разрешением 15 бит + знак. Это выходной модуль, работающий с внутренним источником питания через стойку. Этот продукт крепкий, высококачественный и основан на последних инновационных технологиях. Он снабжен 20-контактным разъемом для электрического подключения. Это продукт со степенью защиты IP20. Весит 0,15 кг. Он подходит для средних и больших процессов. Этот продукт сертифицирован EAC, Торговый флот, CSA, RCM, CE и UL. Он отвечает стандартам EN 61131-2, EN 61000-6-4, EN 61000-6-2 и EN 61010-2-201. Modicon X80 состоит из общей платформы совместимых модулей, которая снижает затраты на техническое обслуживание и обучение с помощью одинаковых запасных частей на складе и уникальное обучение для различных программируемых контроллеров автоматизации (PAC).

---

Серия продукта	Modicon X80
Тип изделия или компонента	Модуль аналоговых выходов

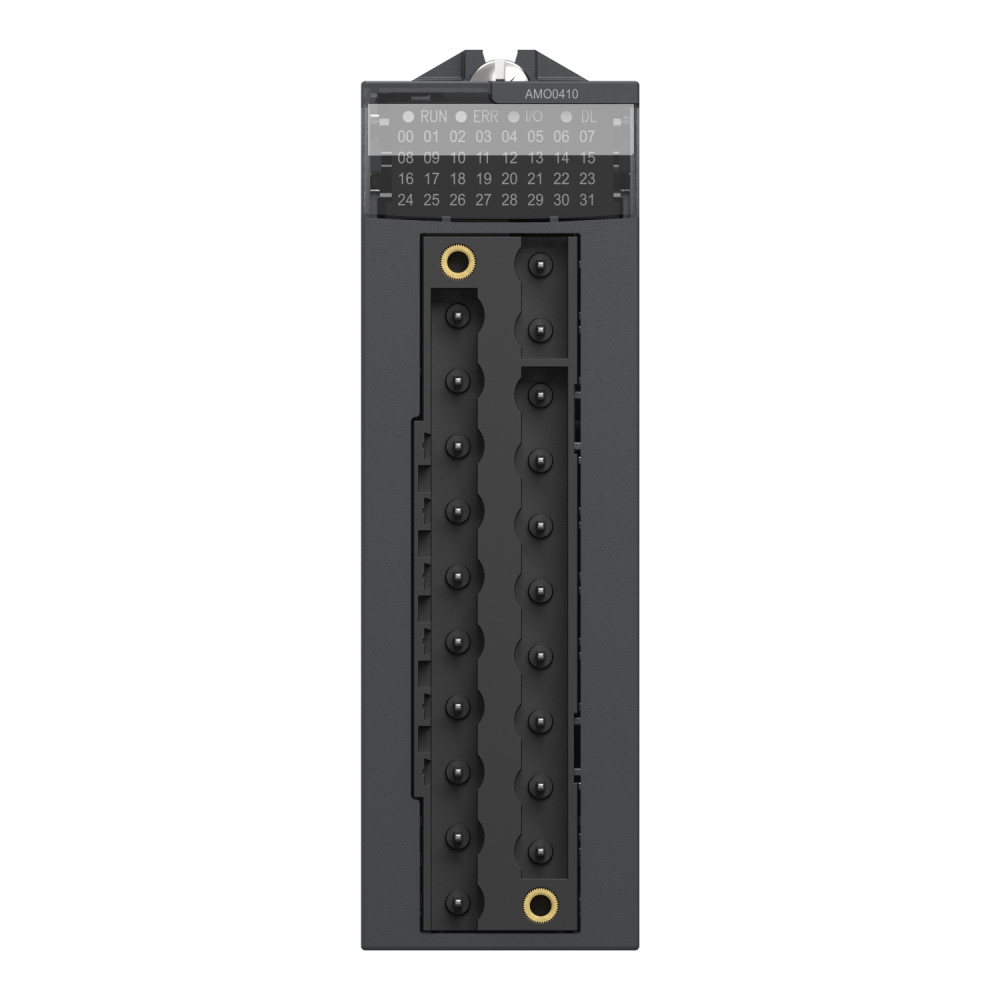

Электрическое соединение	20 контактов, 1 разъем
Изоляция между каналами	Изолированный
Количество аналоговых выходов	4
Тип аналогового выхода	Ток 0...20 мА, 4...20 мА, Напряжение +/-10 В
Разрешающая способность	15 бит + знак
Питание	Внутреннее через стойку
Время преобразования	<= 1 мс
Максимальное значение конверсии	0...21 мА 0...20 мА, 0...21 мА 4...20 мА, +/-10,5 В +/-10 В
Погрешность измерения	<=0.2% полной шкалы 0...60 °C, 0.1% 25 °C
Отклонение температуры	45 ppm/°C +/-10 В, 45 ppm/°C 0...20 мА, 45 ppm/°C 4...20 мА
Минимальное переходное затухание	80 дБ
Заглушение синфазных сигналов	100 дБ
Напряжение изоляции	1400 В между каналами и землей, 1400 В между каналами и шиной, 750 В между каналами
Тип обнаружения	Обрыв 0...20 мА, Обрыв 4...20 мА, Короткое замыкание +/-10 В
Омическое сопротивление нагрузки	>=1000 Ом +/-10 В, <=500 Ом 0...20 мА, <=500 Ом 4...20 мА
Режим нейтрализации неисправности	Конфигурируемый, Предустановленный
Среднее время между отказами	1 000 000 ч
Высота над уровнем моря	0...2000 м, 2000...5000 м с коэффициентом снижения
Светодиодный индикатор состояния	1 зеленый RUN, 1 зеленый на канал диагностика, 1 красный ERR, 1 красный I/O
Масса нетто	0,15 кг
Энергопотребление [Вт]	3 Вт 24 В DC типичное, 3,6 Вт максимум, 0,45 Вт 3.3 В DC типичное, 0,51 Вт максимум
Потребление тока	150 мА на 3.3 В, 140 мА на 24 В DC
Рабочая температура	0…60 °C
Степень защиты IP	IP20
