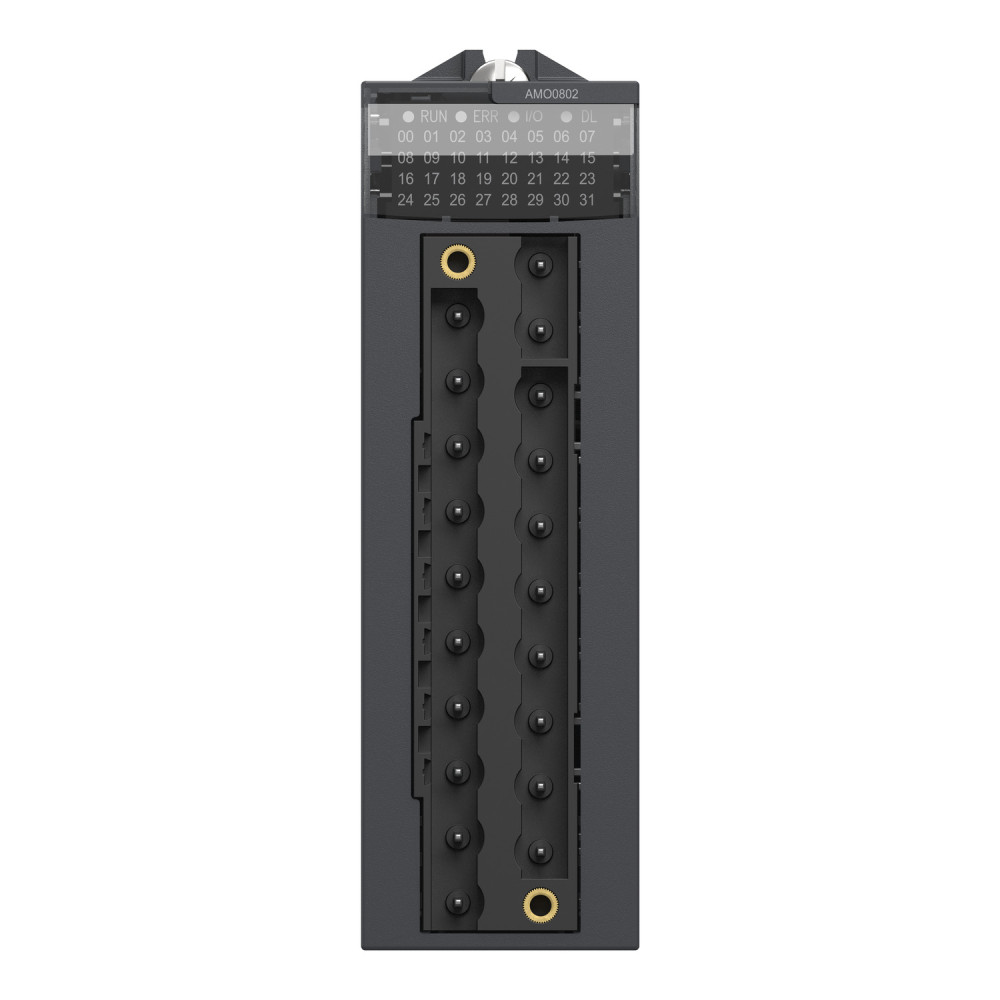

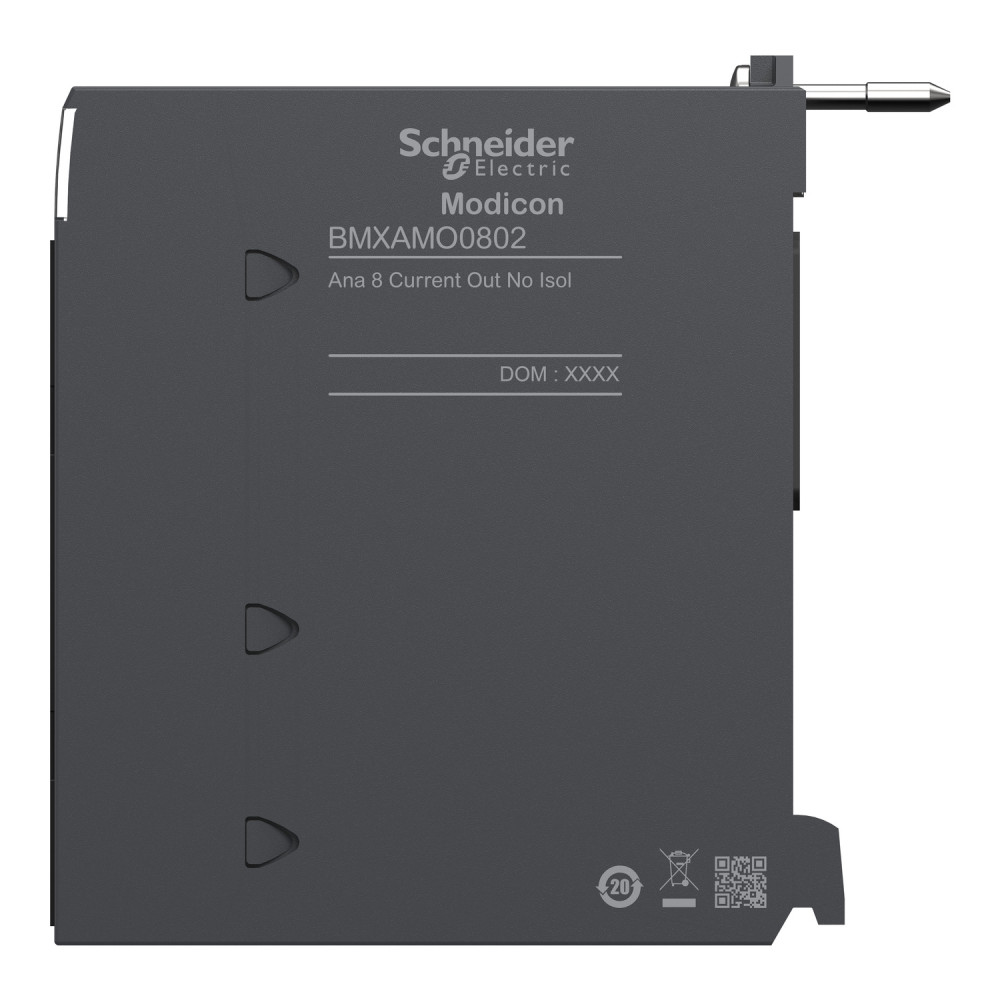

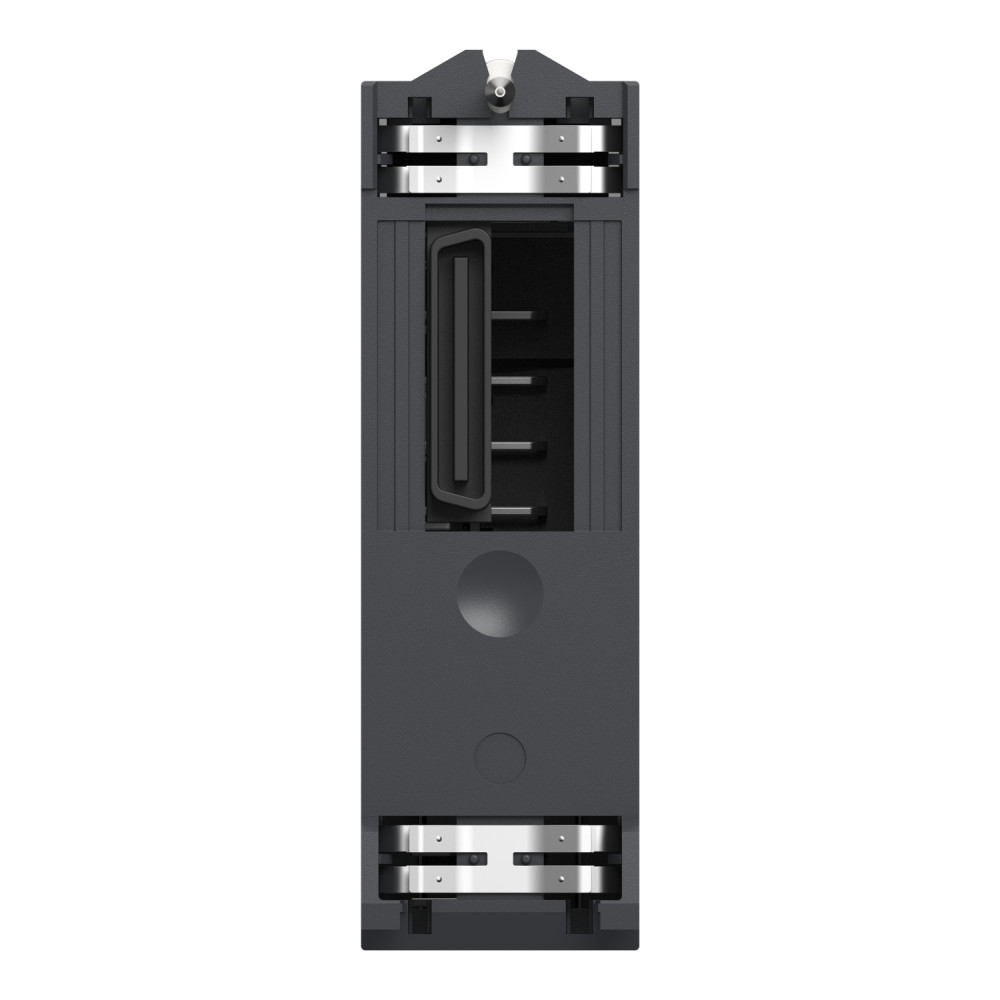

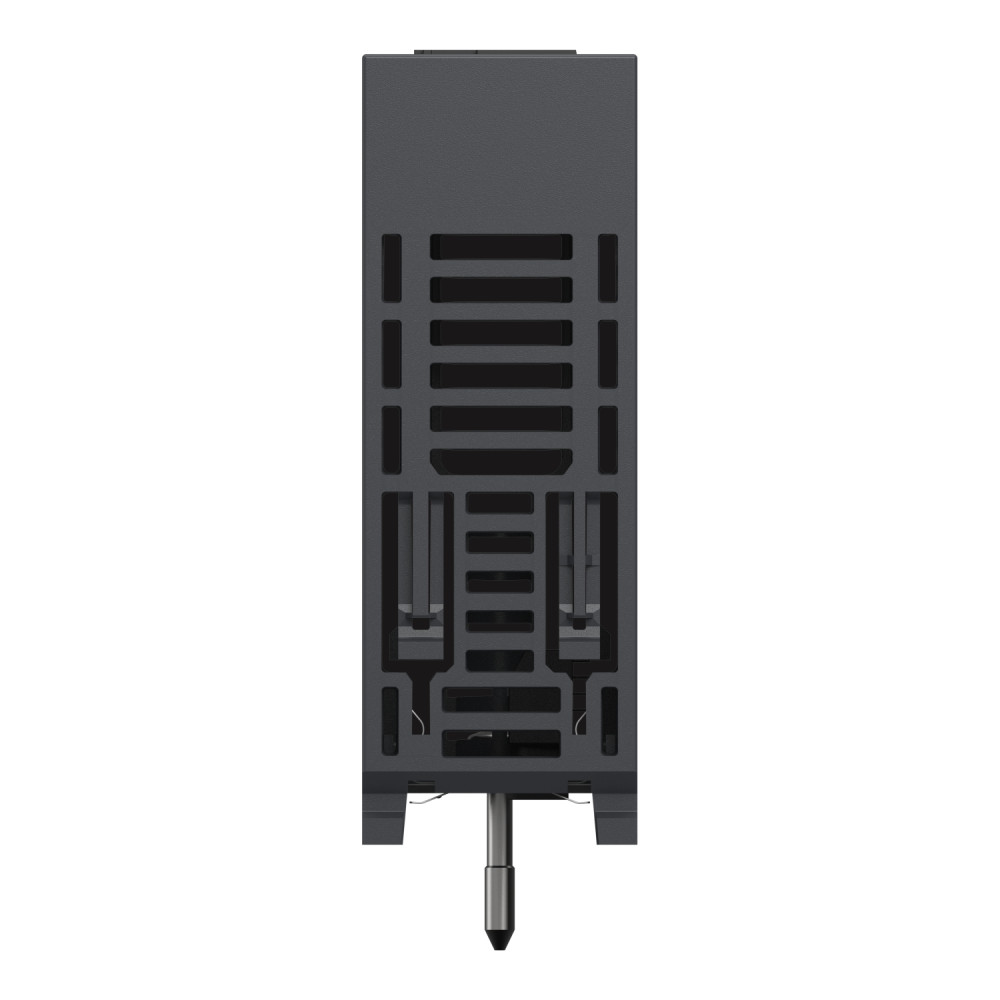

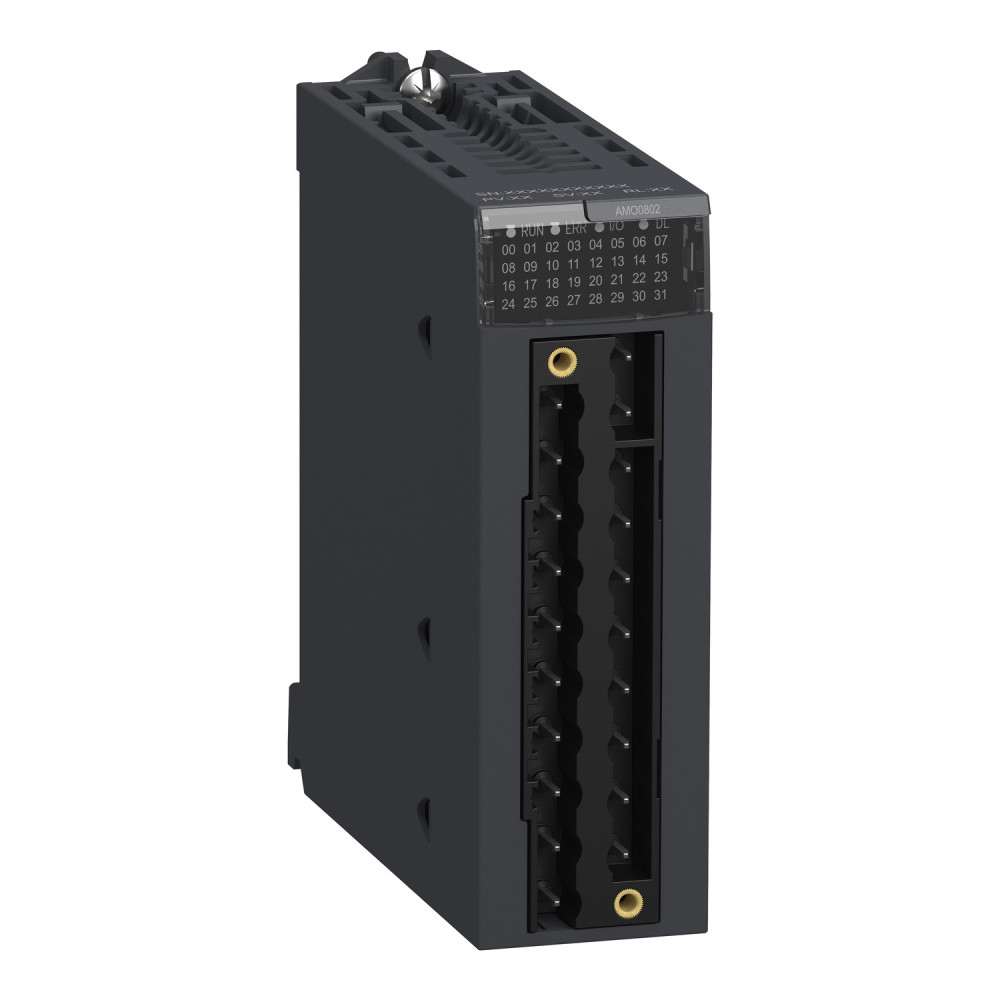

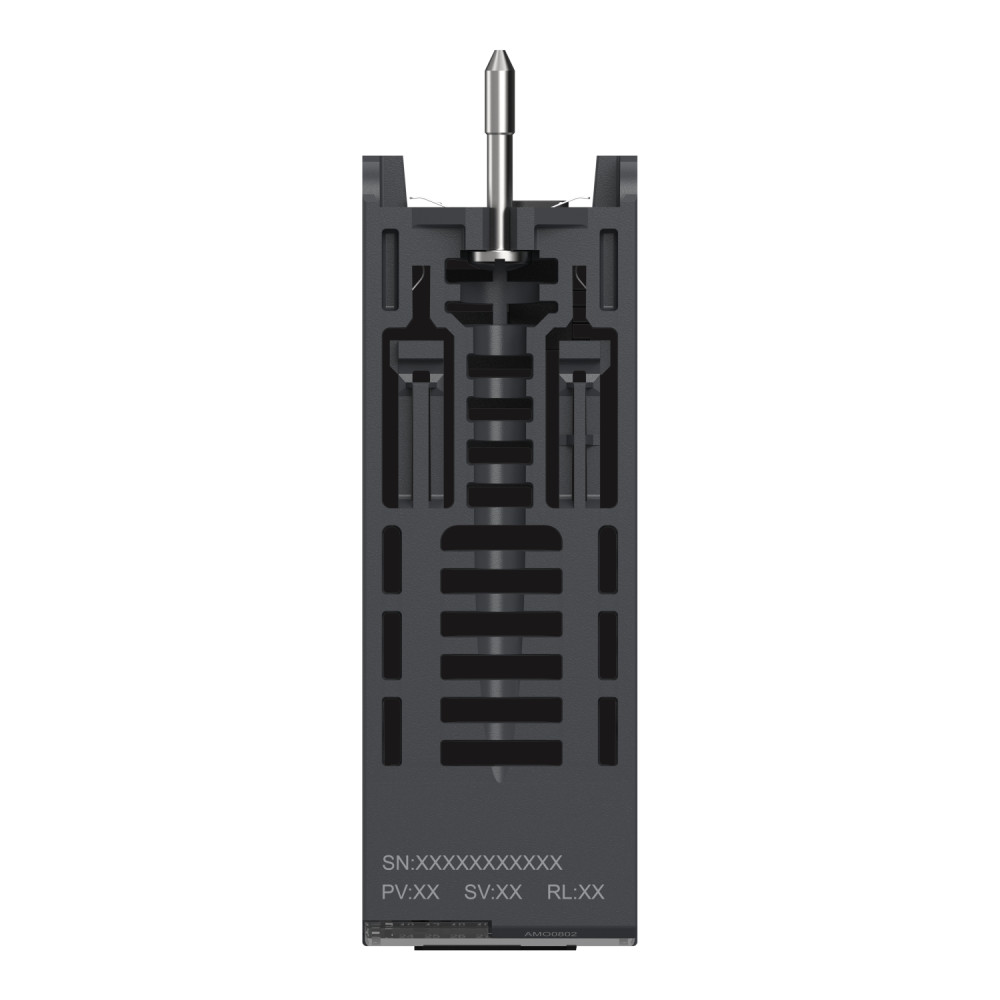

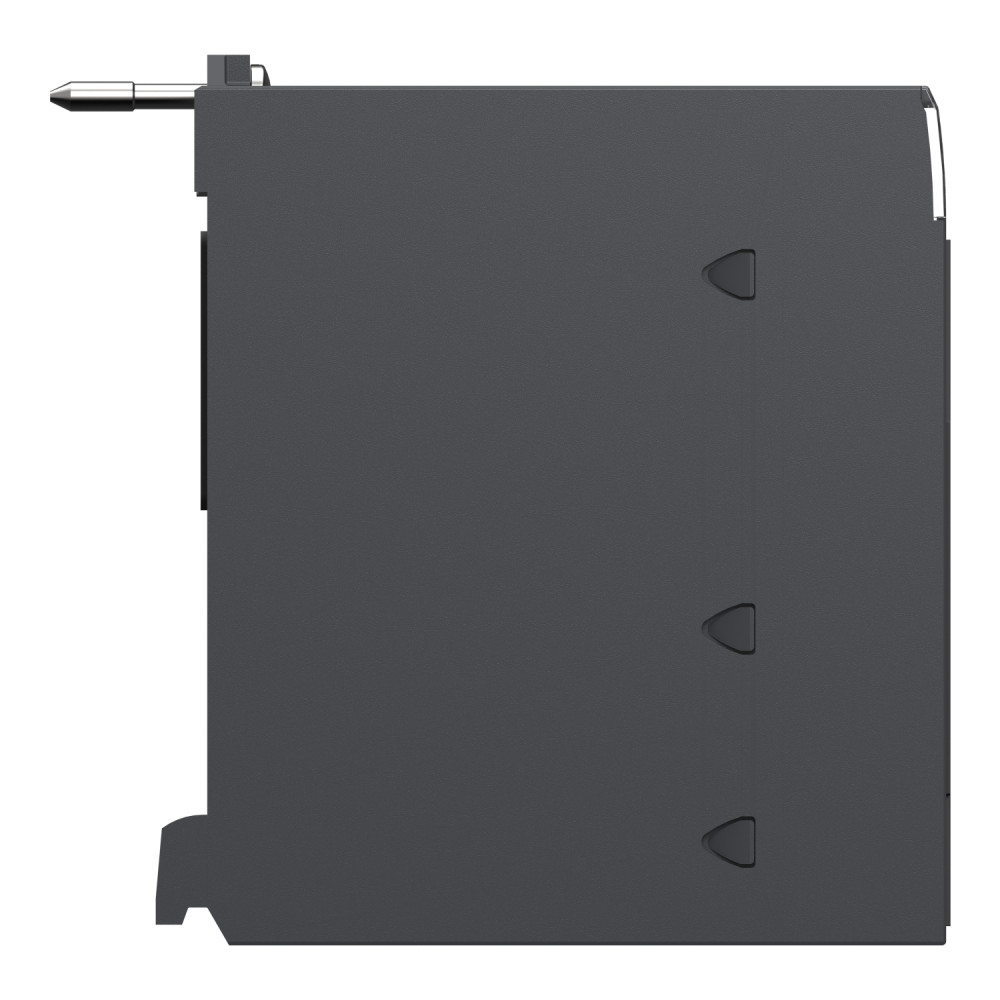

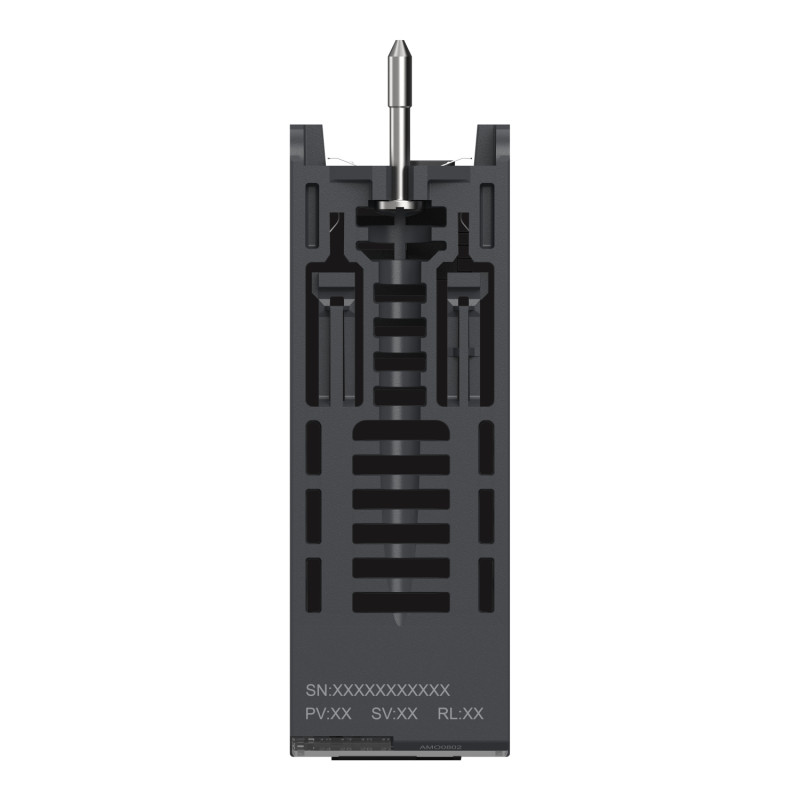

Модуль аналоговый 8 выходов токовые [BMXAMO0802] Schneider Electric

Аналоговый выход 8 ток, BMXAMO0802

---

Этот продукт является частью линейки Modicon X80, общей платформы модулей для программируемых контроллеров автоматизации (PAC) Modicon M580 и M340. Этот модуль аналогового вывода имеет 8 выходов с разрешением 16 бит. Это выходной модуль, работающий с внутренним источником питания через стойку. Этот продукт крепкий, высококачественный и основан на последних инновационных технологиях. Он снабжен 20-контактным разъемом для электрического подключения. Это продукт со степенью защиты IP20. Весит 0,15 кг. Он подходит для средних и больших процессов. Этот продукт сертифицирован EAC, Торговый флот, CSA, RCM, CE и UL. Он отвечает стандартам EN 61131-2, EN 61000-6-4, EN 61000-6-2 и EN 61010-2-201. Modicon X80 состоит из общей платформы совместимых модулей, которая снижает затраты на техническое обслуживание и обучение с помощью одинаковых запасных частей на складе и уникальное обучение для различных программируемых контроллеров автоматизации (PAC).

---

Серия продукта	Modicon X80
Тип изделия или компонента	Модуль аналоговых входов
Электрическое соединение	28 контактов, 1 разъем
Изоляция между каналами	Изолированная
Входной уровень	Высокий уровень
Количество аналоговых входов	8
Тип аналогового входа	Ток +/- 20 мА, 0...20 мА, 4...20 мА; Напряжение +/-10 В, +/-5 В, 0...10 В, 0...5 В, 1...5 В
АЦП	16 бит, разрешение 15 bits + знак
Допустимое перенапряжение на входах	+/- 30 мА/В в зависимости от сигнала
Входное сопротивление	10 МОм (напряжение), 250 Ом + 3,6–50 Ом (ток)
Точность	0,1% для напряжения, 0,3% для тока 0–60 °C, 0,075–0,15% 25 °C
Тип фильтрации	Цифровой первого порядка
Цикл считывания	1 мс + 1 мс на канал, 9 мс для 8 каналов
Отклонение температуры	30–50 ppm/°C в зависимости от сигнала
Минимальное переходное затухание	80 дБ
Подавление синфазных сигналов	80 дБ
Формат цифрового значения	-32768 до +32767, +/-10000 по умолчанию
Напряжение изоляции	300 В DC между каналами, 1400 В DC между каналами и землей/шиной
Разрешение измерительного прибора	0,36 мВ/1,4 мкА в зависимости от сигнала
Максимальное значение конверсии	+/- 11,4 В (напряжение), 0–30 мА (ток)
Среднее время между отказами	900000 ч
Высота над уровнем моря	0–2000 м, 2000–5000 м с коэффициентом снижения
Светодиодный индикатор состояния	1 зеленый RUN, 1 зеленый на канал, 2 красных ERR/I/O
Масса нетто	0,165 кг
Потребление энергии	1,06–1,50 Вт 24 В, 0,32–0,48 Вт 3,3 В
Потребление тока	150 мА 3,3 В, 54 мА 24 В
Степень защиты IP	IP20
