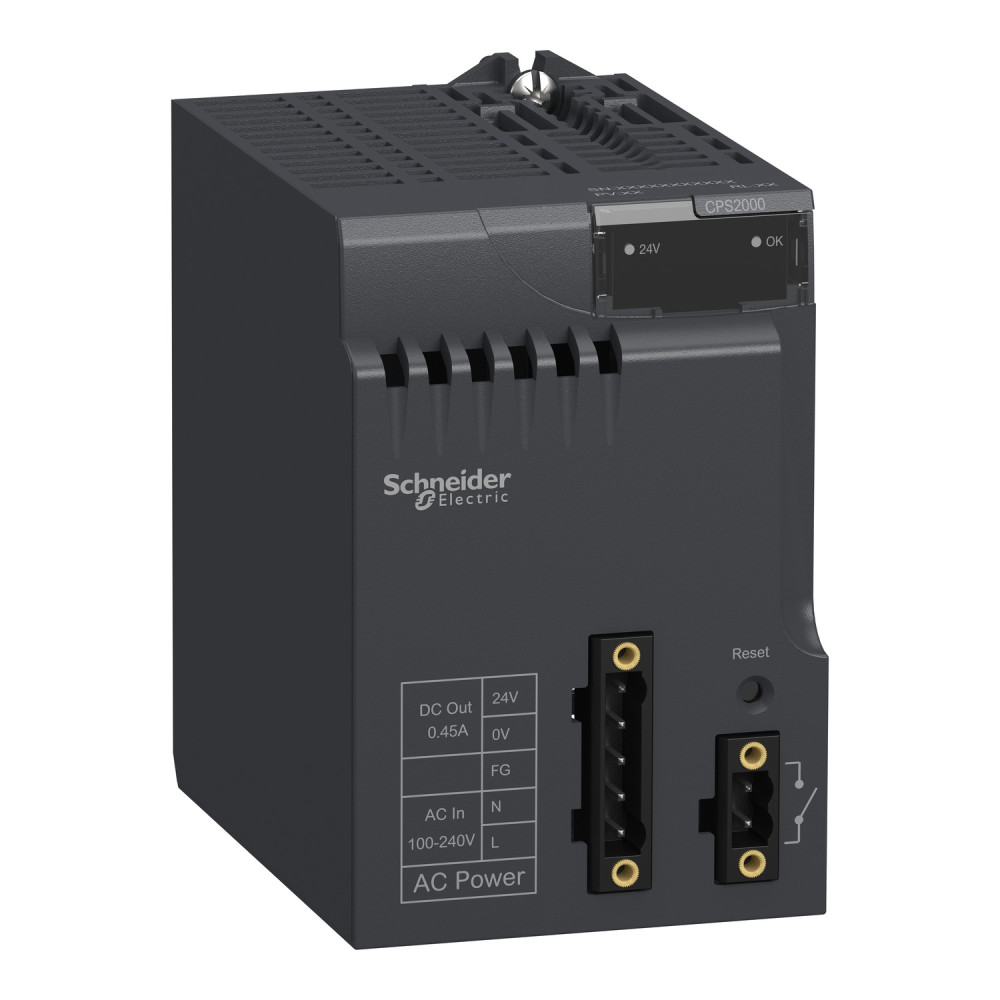

Модуль живлення 100-240V AC 0,45А [BMXCPS2000] Schneider Electric

Стандартний блок живлення змінний струм, BMXCPS2000

---

Цей продукт є частиною лінійки Modicon X80, спільної платформи модулів для програмованих контролерів автоматизації (PAC) Modicon M580 і M340. Цей модуль живлення має первинну напругу від 100 В до 240 В змінного струму. Це модуль джерела живлення з вторинною потужністю 16,8 Вт при 24 В постійного струму, струмом у вторинній напрузі 2,5 А при 3,3 В постійного струму та максимальною розсіюваною потужністю 8,5 Вт. Цей продукт міцний, високоякісний і заснований на останніх інноваційних технологіях. Він оснащений 2-контактним роз’ємом для реле сигналізації, 5-контактним роз’ємом для живлення мережі, захисним заземленням для електричного підключення. Це продукт з ступенем захисту IP20. Важить 0,3 кг. Він підходить для середніх і великих процесів. Цей продукт сертифікований CE, RCM, Merchant Navy, CSA, EAC, UL. Він відповідає стандартам EN 61131-2, EN 61000-6-4, EN 61000-6-2 і EN 61010-2-201. Modicon X80 складається із сумісної спільної платформи модулів, яка знижує витрати на технічне обслуговування та навчання за допомогою однакових запасних частин на складі та унікальне навчання для різних програмованих контролерів автоматизації (PAC).

---

Серія продукту	Modicon X80
Тип виробу або компоненту	Модуль живлення
Сумісність з об'єднувальною платою	Не сумісний з BMEXBP..02
Напруга на первинній обмотці	100...240 В
Тип мережі живлення	Змінний струм
Потужність вторинного ланцюга	10,8 Вт 24 В DC джерело живлення датчика, 16,8 Вт 24 В DC Блок живлення модуля вводу/виводу та процесор, 8,3 Вт 3.3 В DC Логічне живлення модуля вводу/виводу
Ліміт напруги на первинній обмотці	85...264 В
Частота мережі	50/60 Гц
Межі частоти мережі	47…63 Гц
Повна потужність	0,07 кВА
Вхідний струм	0,31 А 240 В, 0,61 А 115 В
Максимальний пусковий струм	30 А 120 В, 60 А 240 В
Короткочасне перевантаження струму I²t	12 A².с 240 В
It під час активації	0,06 А∙с 240 В, 0,03 А∙с 120 В
Середній час між відмовами	4638000 Гн
Тип захисту	Внутрішній запобіжник недоступний для первинний ланцюг, Захист від перевантаження для вторинний ланцюг, Захист від перенапруги для вторинний ланцюг, Захист від короткого замикання для вторинний ланцюг
Струм при вторинній напрузі	0,45 А 24 В DC джерело живлення датчика, 0,7 А 24 В DC Блок живлення модуля вводу/виводу та процесор, 2,5 А 3.3 В DC Логічне живлення модуля вводу/виводу
Максимальна розсіювана потужність [Вт]	8,5 Вт
Світлодіодний індикатор стану	1 світлодіод (зелений) напруга в стійці в нормі, 1 світлодіод (зелений) напруга датчика
Тип керування	Кнопка холодного перезапуску RESET

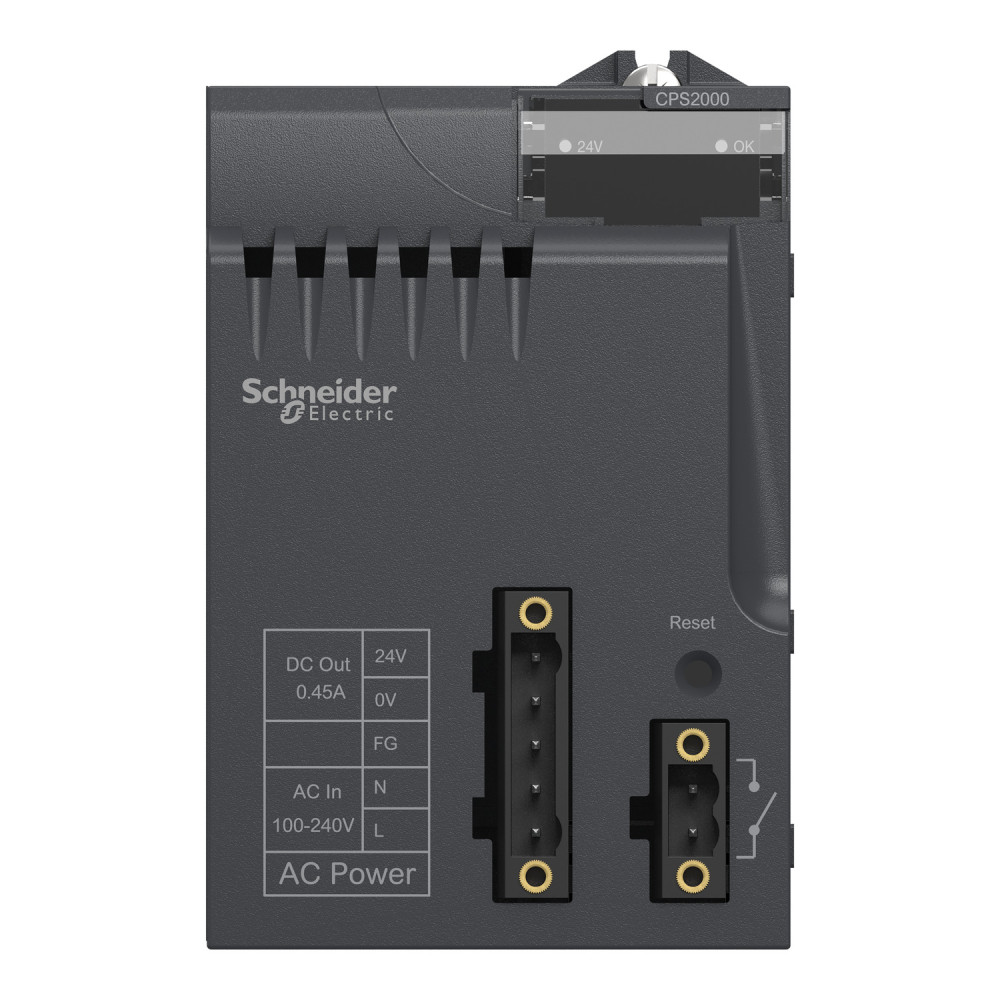

Електричне з'єднання	1 з'єднувач 2 контакт(и) сигнальне реле, 1 з'єднувач 5 контакт(и) мереж. живл., захисне заземлен., вхідн. датчик 24 В DC
Опір ізоляції	>= 100 МОм первинний/земля, >= 100 МОм первинний/вторинний
Маса нетто	0,3 кг
Ступінь захисту IP	IP20
