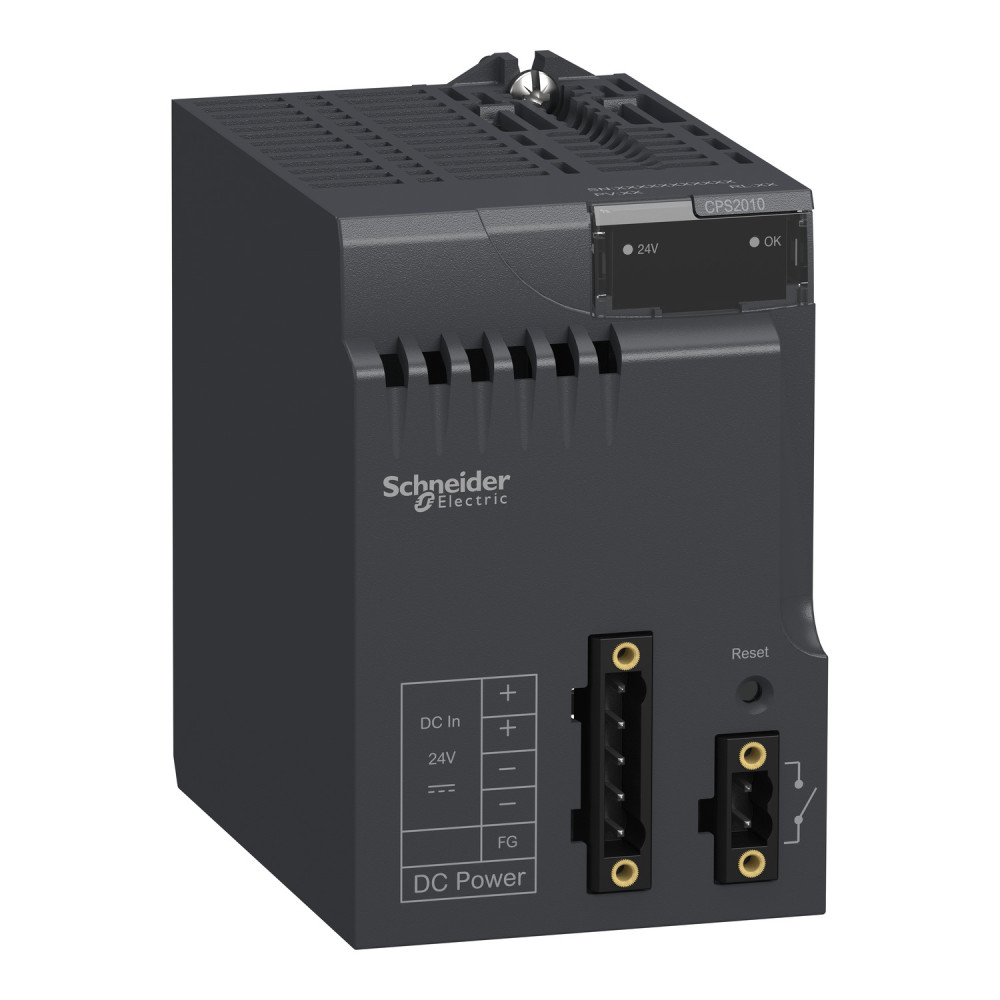

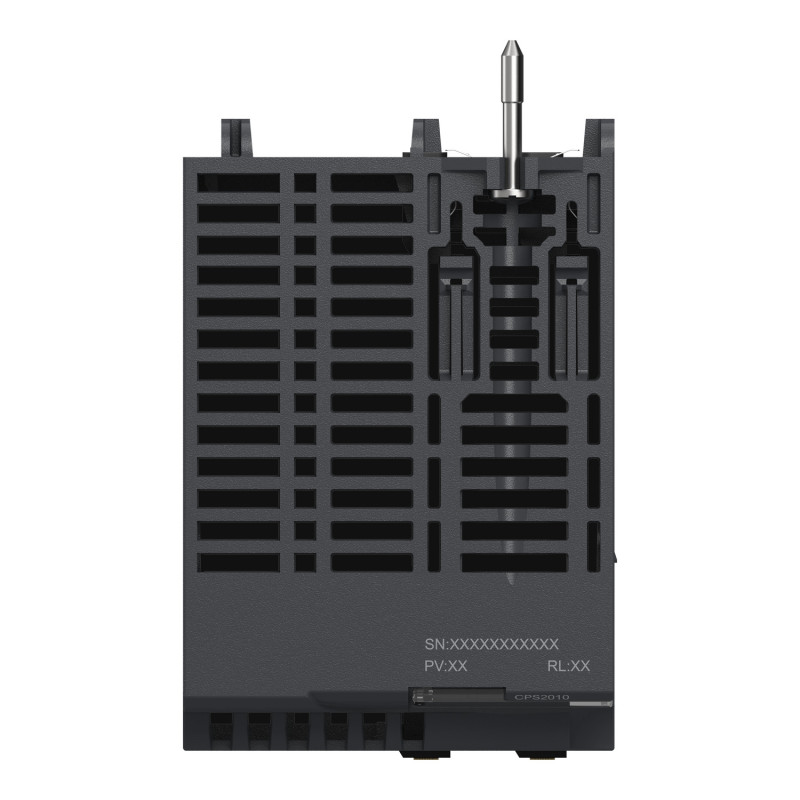

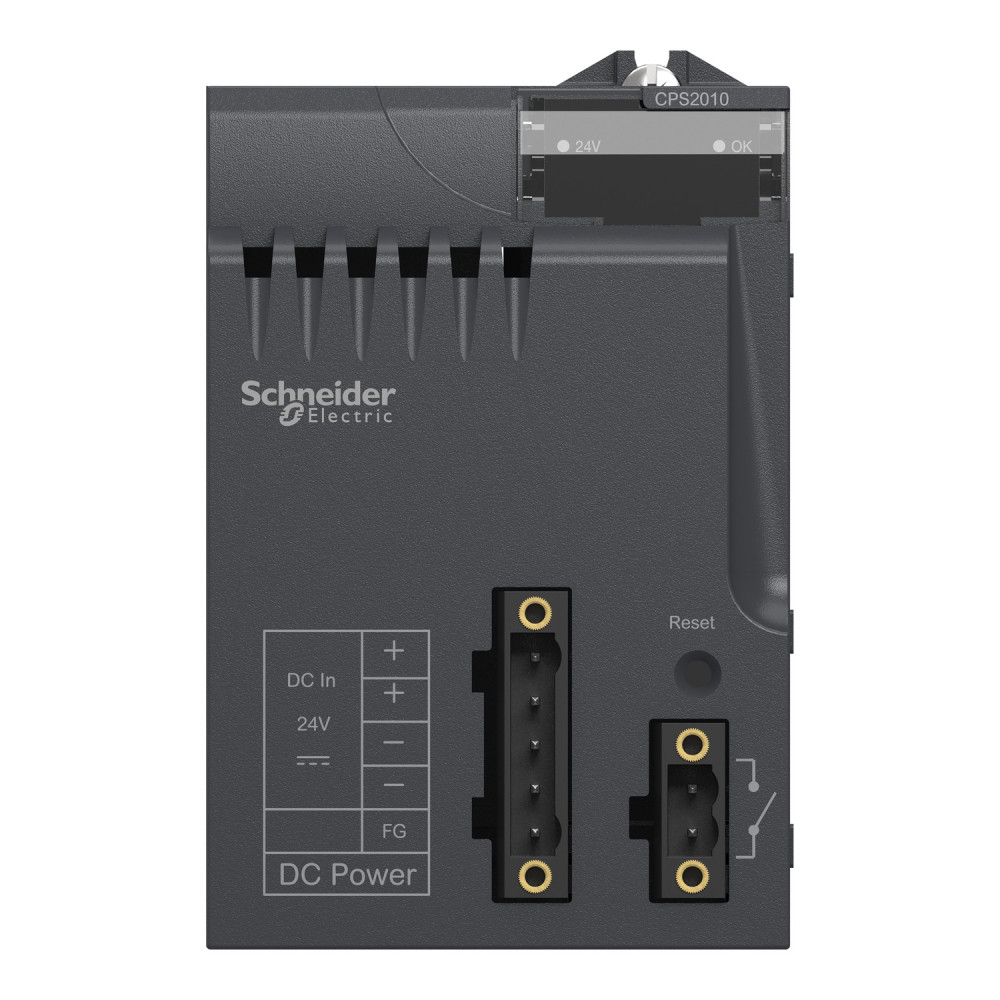

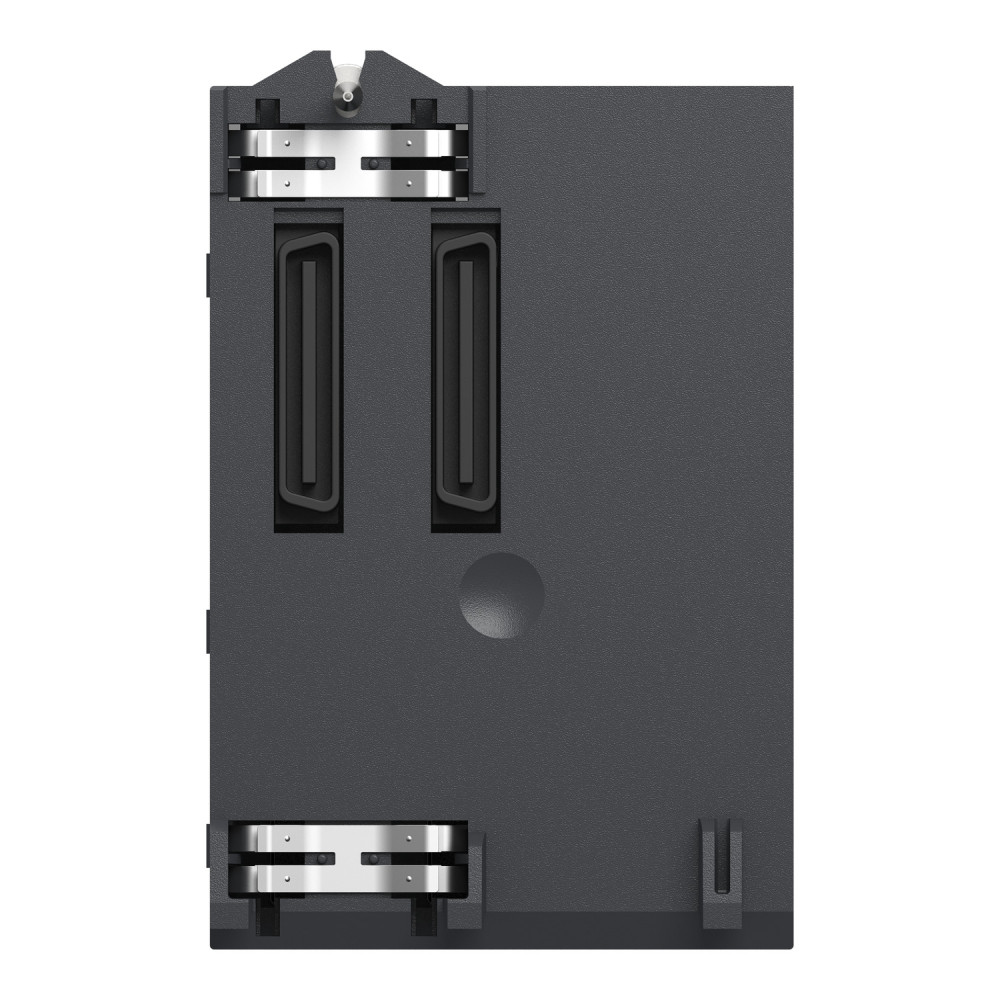

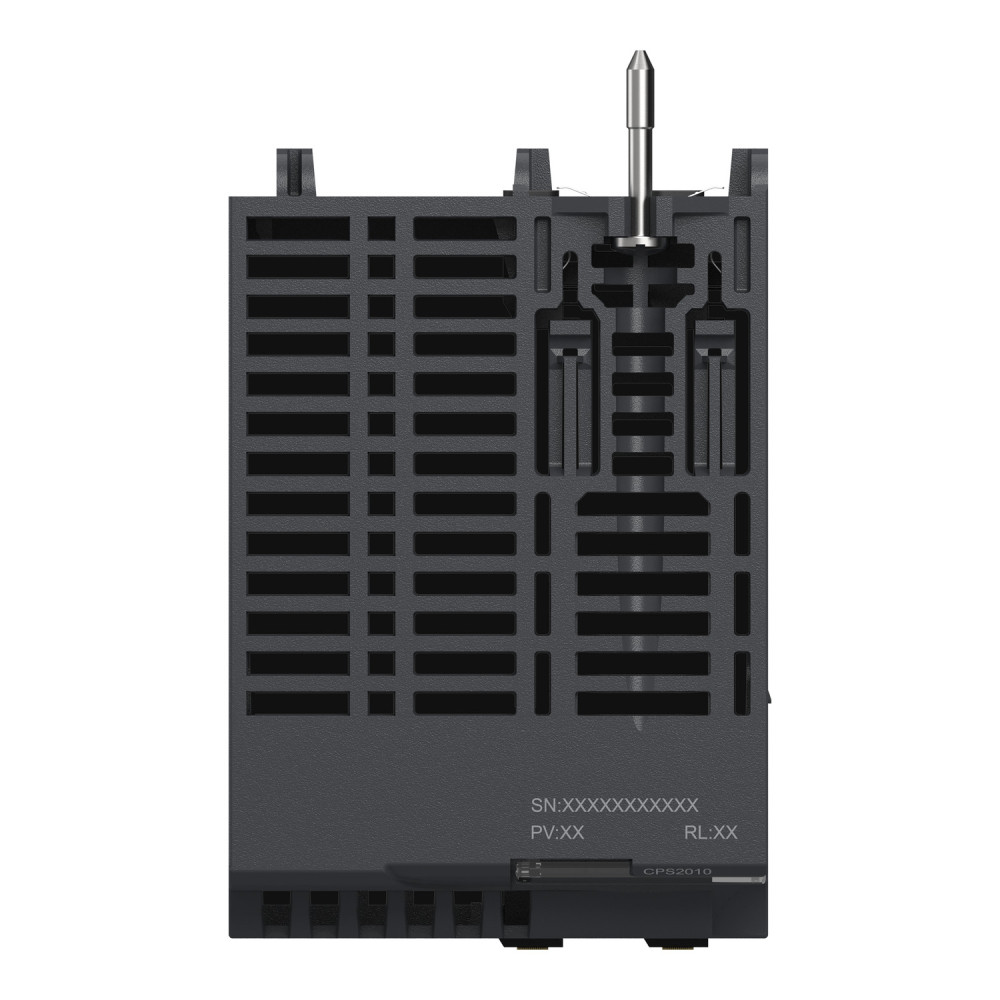

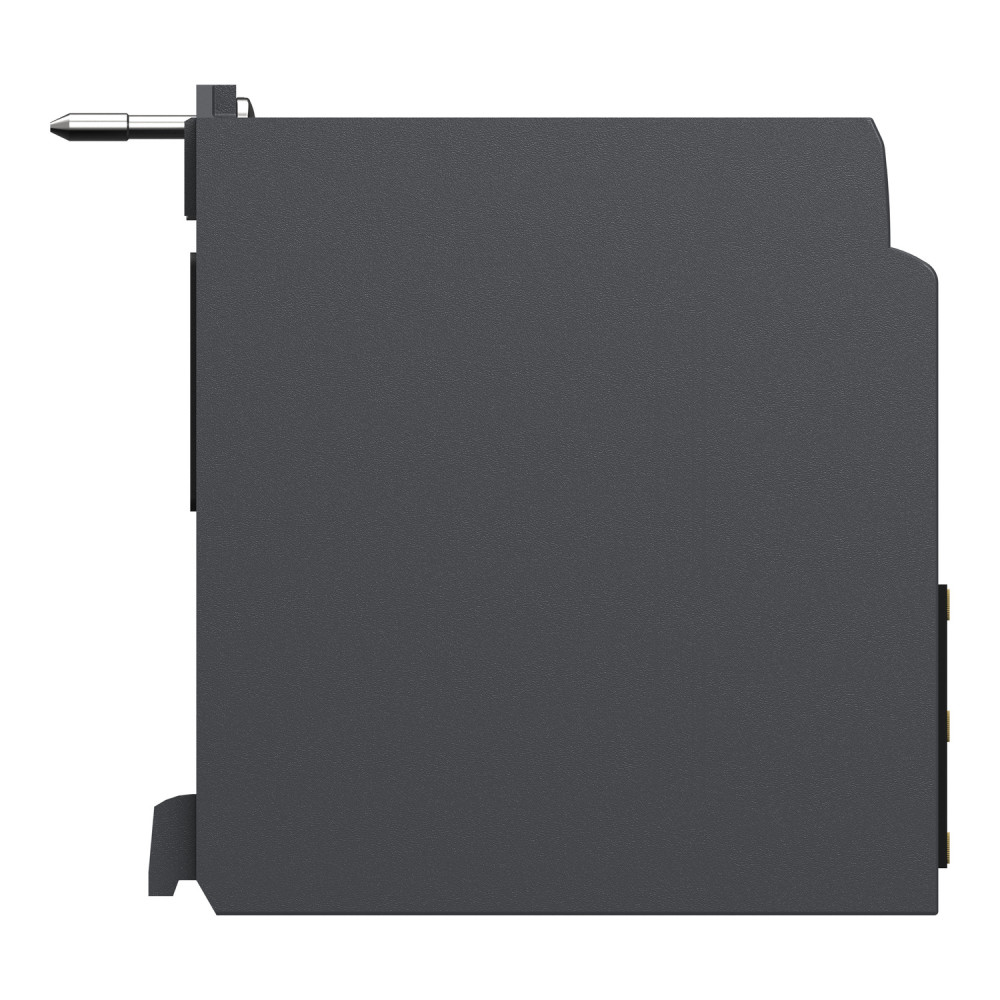

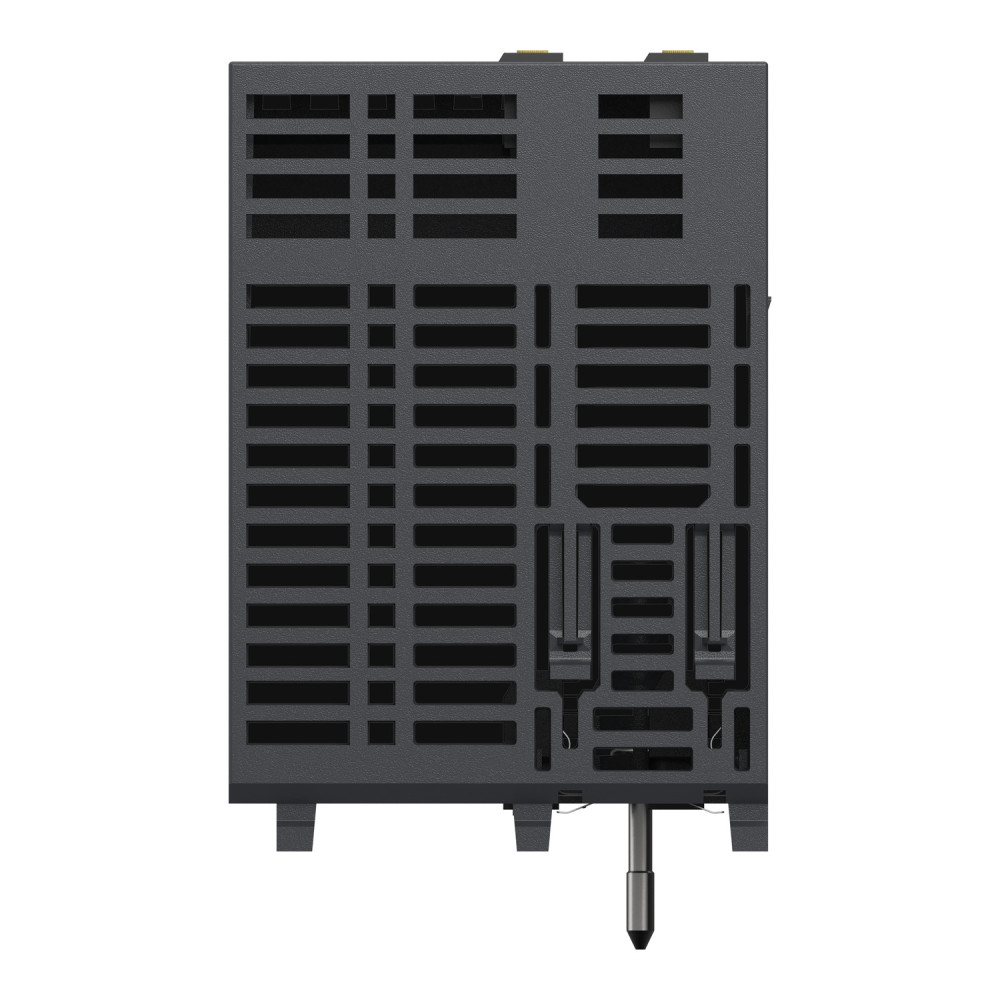

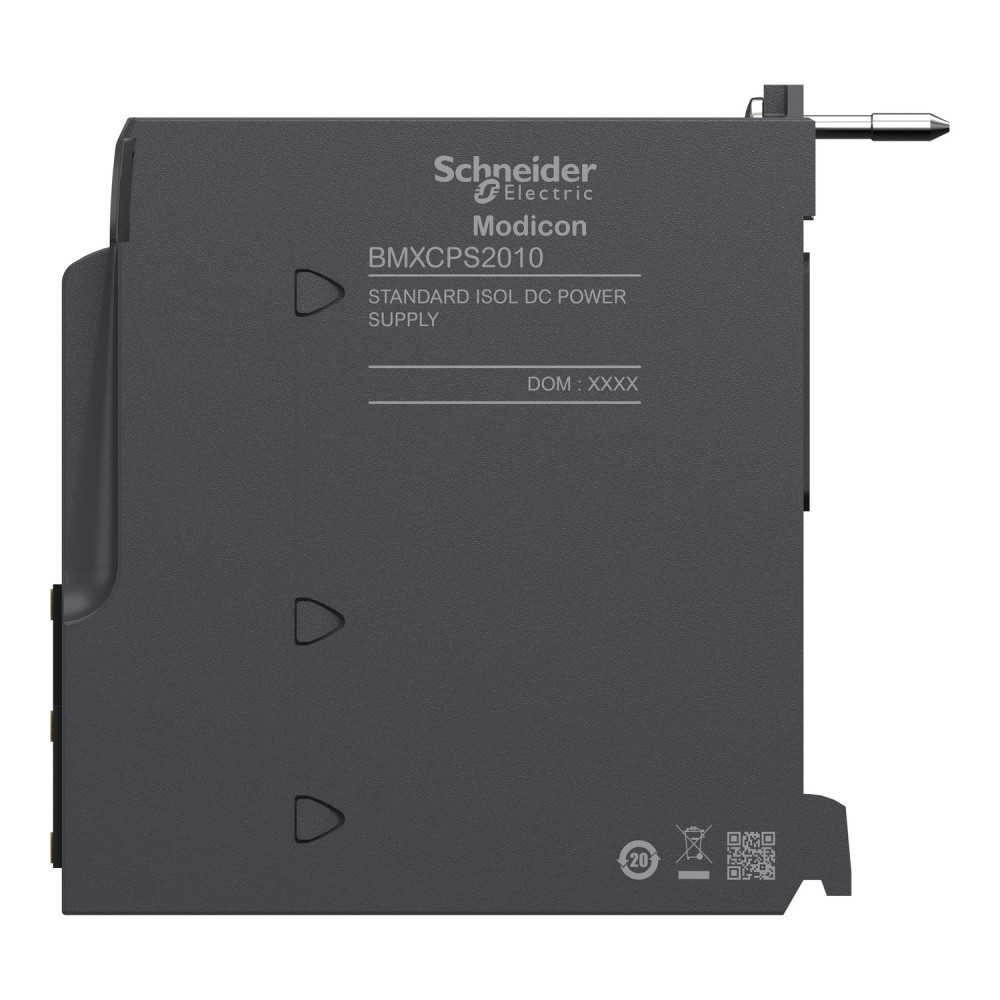

Модуль живлення 24V DC ізольований [BMXCPS2010] Schneider Electric

Стандартний ізольований блок живлення постійний струм, BMXCPS2010

---

Цей продукт є частиною лінійки Modicon X80, спільної платформи модулів для програмованих контролерів автоматизації (PAC) Modicon M580 і M340. Цей модуль живлення має ізольовану напругу 24 В постійного струму. Це модуль джерела живлення з вторинною потужністю 16,8 Вт при 24 В постійного струму, струмом у вторинній напрузі 2,5 А при 3,3 В постійного струму та максимальною розсіюваною потужністю 8,5 Вт. Цей продукт міцний, високоякісний і заснований на останніх інноваційних технологіях. Він оснащений 2-контактним роз’ємом для реле сигналізації, 5-контактним роз’ємом для лінії живлення, захисним заземленням, вхідним датчиком 24 В постійного струму для електричного підключення. Це продукт з ступенем захисту IP20. Важить 0,29 кг. Він підходить для середніх і великих процесів. Цей продукт сертифікований CE, RCM, Merchant Navy, CSA, EAC, UL. Він відповідає стандартам EN 61131-2, EN 61000-6-4, EN 61000-6-2 і EN 61010-2-201. Modicon X80 складається із сумісної спільної платформи модулів, яка знижує витрати на технічне обслуговування та навчання за допомогою однакових запасних частин на складі та унікальне навчання для різних програмованих контролерів автоматизації (PAC).

---

Серія продукту	Modicon X80
Тип виробу або компоненту	Модуль живлення
Сумісність з об'єднувальною платою	Не сумісний з BMEXBP..02
Напруга на первинній обмотці	24 В ізольовано
Тип мережі живлення	Постійний струм
Потужність вторинного ланцюга	16,8 Вт 24 В DC Блок живлення модуля вводу/виводу та процесор, 8,3 Вт 3.3 В DC Логічне живлення модуля вводу/виводу
Ліміт напруги на первинній обмотці	18...31.2 В
Вхідний струм	1 А 24 В
Максимальний пусковий струм	30 А 24 В
Короткочасне перевантаження струму I²t	0,6 A².с 24 В
It під час активації	0,15 А∙с 24 В
Середній час між відмовами	4886000 Гн
Тип захисту	Внутрішній запобіжник недоступний для первинний ланцюг, Захист від перевантаження для вторинний ланцюг, живлення датчика 24 В, Захист від перенапруги для вторинний ланцюг, живлення датчика 24 В, Захист від короткого замикання для вторинний ланцюг, живлення датчика 24 В
Струм при вторинній напрузі	0,7 А 24 В DC Блок живлення модуля вводу/виводу та процесор, 2,5 А 3.3 В DC Логічне живлення модуля вводу/виводу
Максимальна розсіювана потужність [Вт]	8,5 Вт
Світлодіодний індикатор стану	1 світлодіод (зелений) напруга в стійці в нормі
Тип керування	Кнопка холодного перезапуску RESET
Електричне з'єднання	1 з'єднувач 2 контакт(и) сигнальне реле, 1 з'єднувач 5 контакт(и) мереж. живл., захисне заземлен., вхідн. датчик 24 В DC
Максимальна дальність кабелю між пристроями	20 м кабель живлення мідь 1,5 мм², 30 м кабель живлення мідь 2,5 мм²
Опір ізоляції	>= 10 МОм первинний/земля, >= 10 МОм первинний/вторинний
Маса нетто	0,29 кг
Ступінь захисту IP	IP20
