Модуль управляющего сигнала генератор и сигнализации для TransferPacT TA [TPCDIO17] Schneider Electric

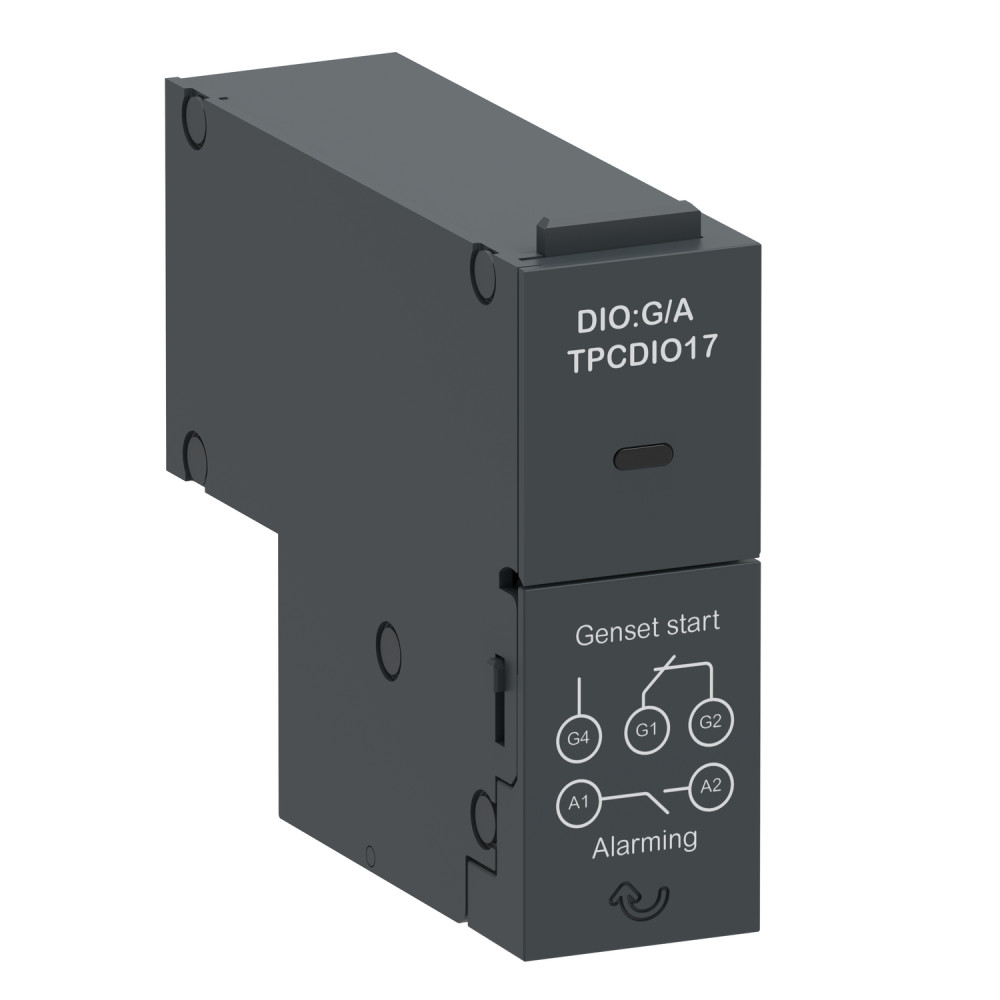

Модуль сигнала генератор+сигнализация TRANSFERPACT TA, TPCDIO17

---

TPCDIO17 – это дополнительный функциональный модуль выполняющий функцию вывода сигналов. Этот функциональный модуль представляет собой вспомогательный контакт для запуска генератора и передачи аварийного сигнала. Номинальный рабочий ток (Ie) составляет 5 А при 250В переменного тока/30В постоянного тока. Сигнал запуска предотвращает сухой запуск двигателя, требуя от генераторной установки достичь надлежащей мощности. Имеет настройку задержки на время, когда нормальный источник возобновится и нагрузка снова перейдет в нормальное значение. Выводит аварийный сигнал, информирующий пользователя о критической ситуации, включая чередование фаз, сбой переключения и внутреннюю ошибку. Предназначен для выдачи сигнала запуска генератора двигателя с задержкой времени, независимо от наличия внешнего питания 24 В постоянного тока.

---

Серия продукта	TransferPacT
Тип изделия или компонента	Модуль ввода/вывода
Компонирование вспомогательного контакта	2 нормально открытых + 1 нормально закрыт
Момент затяжки	0,6 Н.м +/- 0,1 Н.м
Клеммы для вспомогательных устройств	винтовый зажим клеммы 0.05-2.6 мм2
Способ крепления	встроенный
[Ie] номинальный рабочий ток	5 А на 30 В ПОСТОЯННЫЙ ТОК
Монтажное положение	левый нижний
Ширина	20 мм
Высота	56.5 мм
Глубина	69 мм
[Ui] номинальное напряжение изоляции	300 В переменный ток
Страна производитель	Китай
Производитель	Schneider Electric
