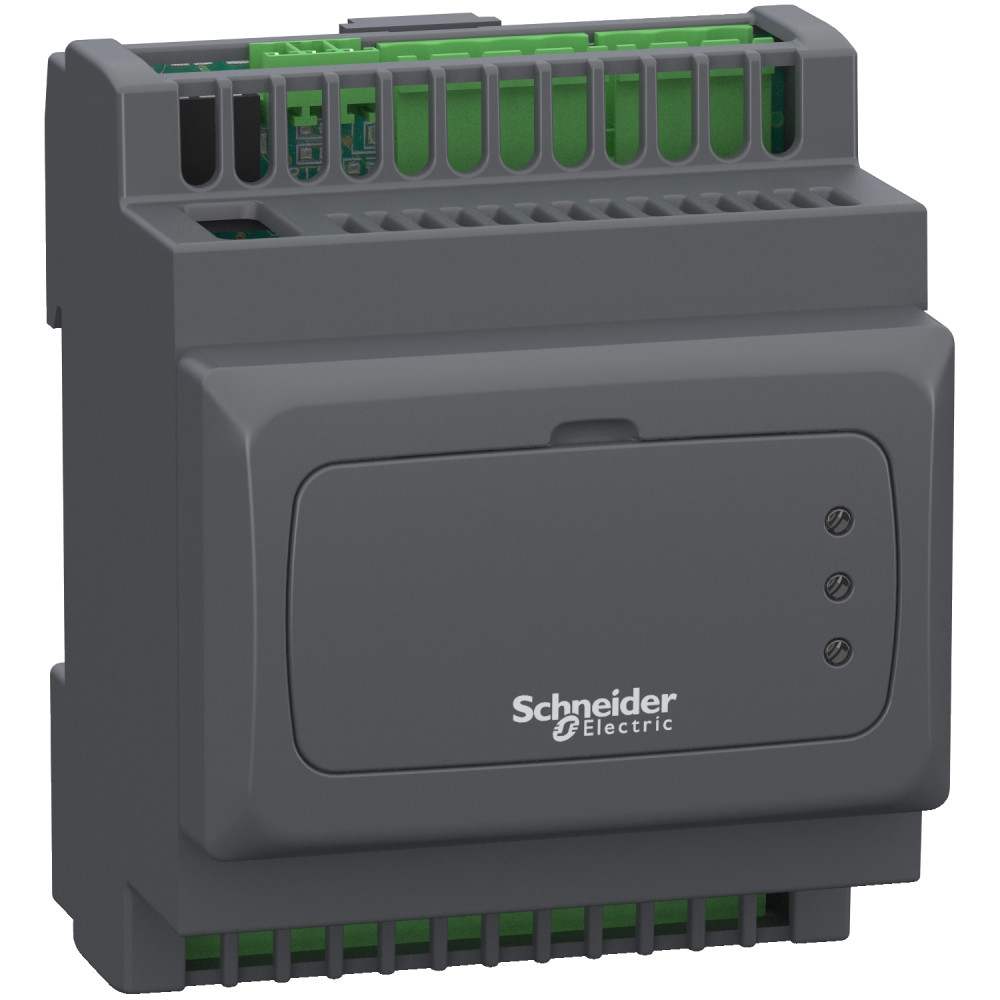

Модуль расширения для M171 14 входов/выходов 24V [TM171EP14R] Schneider Electric

Модуль расширения 14 входа/выходов для M171, TM171EP14R

---

Этот продукт является частью линейки Modicon M171/M172, предлагающей модули ввода/вывода для решений HVAC. Этот дополнительный модуль ввода/вывода предлагает 4 дискретных входа с логикой дискретного входа потребителя или источника (положительного/отрицательного). Это модуль с дискретным входным напряжением 24 В переменного/постоянного тока и диапазоном аналогового выходного напряжения от 0 В до 10 В. Этот модуль предлагает релейный выход SPDT с независимым общим и 3 релейными выходами воды SPST с одинаковым общим дискретным выходом. Основным применением этого модуля является HVAC и решение насоса. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

---

Серия продукта	Modicon M171/M172
Тип изделия или компонента	Дополнительный модуль входов/выходов
Конкретное применение изделия	ОВиК и насосные решения
Total inputs/outputs	14
Количество дискретных входов	4
Количество дискретных выходов	1 для релейные выходы SPDT с независимым общим, 3 для релейные выходы SPST с одним общим
Ток дискретного выхода	3 A для Реле
Количество аналоговых входов	4 конфигурируется парой
Количество аналоговых выходов	2 напряжение, диапазон: 0...10 В
Количество портов	1 CAN порт - блок винтовых контактов
Количество входов/выходов	2 аналоговый выход, 4 цифровой выход, 4 аналоговый вход, 4 цифровой вход
Логика дискретных входов	Потребитель или источник тока (положительный / отрицательный)
Напряжение дискретного входа	24 В Переменный/постоянный ток
Ток дискретного входа	2,5 мА
Входное полное сопротивление	20 кОм
Тип аналогового входа	напряжение 0...5 В (ратиометрический), ток 4...20 мА, напряжение 0...10 В, NTC датчик температуры -50...110 °C - разрешение 0.1 °C, NTC датчик температуры -40...137 °C - разрешение 0.1 °C (расширенный), PTC датчик температуры -50...150 °C - разрешение 0.1 °C
Питание датчика	12 В постоянное напряжение на 85 мА
[Us] номинальное напряжение питания	24 В
