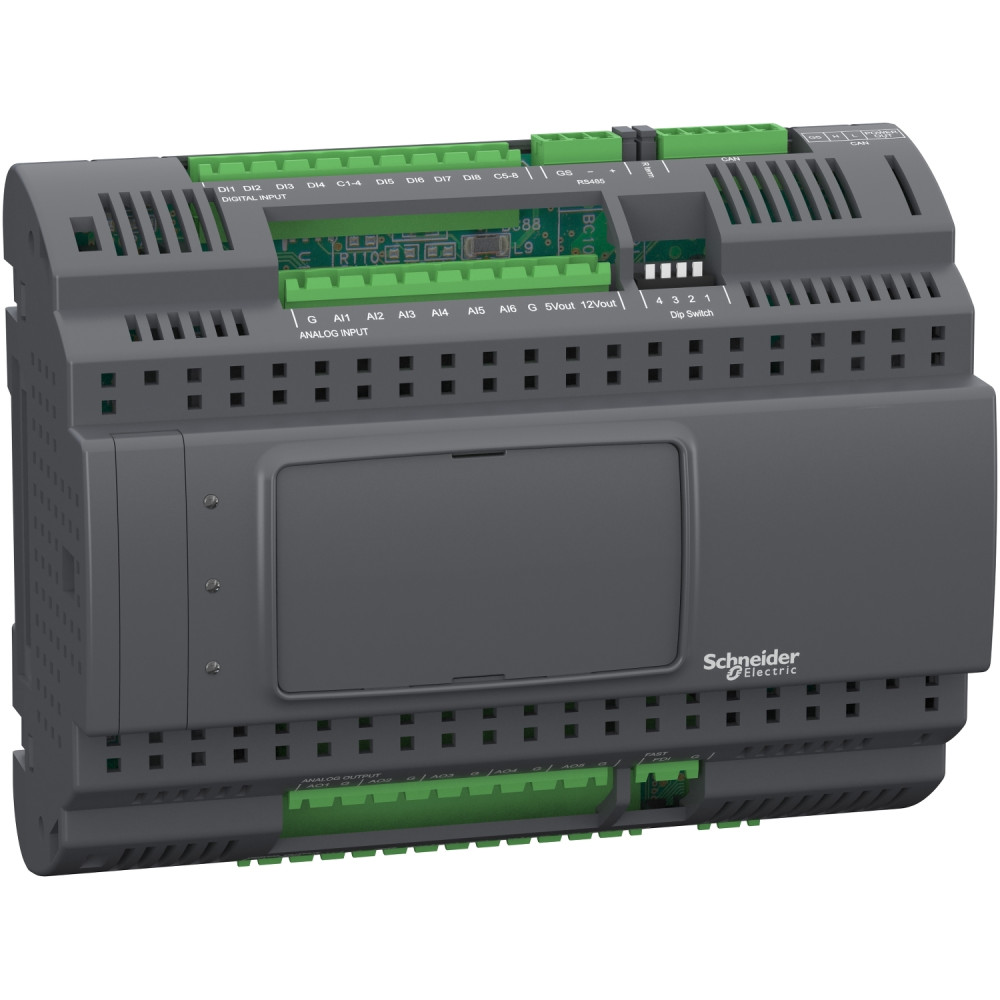

Модуль расширения для M171 27 входов/выходов 24V [TM171EP27R] Schneider Electric

Модуль расширения для M171, TM171EP27R

---

Этот продукт является частью линейки Modicon M171/M172, предлагающей модули ввода/вывода для решений HVAC. Этот дополнительный модуль ввода/вывода предлагает восемь дискретных входов с логикой дискретного входа потребителя или источника (положительного/отрицательного). Это модуль с дискретным диапазоном входного напряжения от 24 В переменного/постоянного тока до 48 В постоянного тока и диапазоном аналогового выходного напряжения от 0 В до 15 В. Этот модуль предлагает 3 релейных выхода воды SPST, 2 релейных выхода воды SPST с одинаковым общим и 2 релейным выходом выходомводом. Это продукт со степенью защиты IP20. Его размеры: 140 мм (ширина) x 61,6 мм (глубина) x 110 мм (высота). Весит 0,19 кг. Основным применением этого модуля является HVAC и решение насоса. Преимущества Modicon M171/M172 максимизируют рентабельность и энергоэффективность благодаря использованию масштабируемого управления автоматизацией с Modicon M171/M172. Логические контроллеры Modicon M171/M172 и интуитивно понятное программное обеспечение EcoStruxure Machine Expert – HVAC разработаны для достижения максимальной прибыльности и энергоэффективности.

---

Серия продукта	Modicon M171/M172
Тип изделия или компонента	Дополнительный модуль входов/выходов
Конкретное применение изделия	ОВиК и насосные решения
Total inputs/outputs	27
Количество дискретных входов	8
Количество дискретных выходов	3 для релейные выходы SPST с одним общим; 2 для релейные выходы SPST с одним общим; 2 для релейные выходы SPDT с независимым общим
Ток дискретного выхода	8 A для Реле SPDT; 5 A для Реле SPST
Количество аналоговых входов	2 аналоговый вход NTC; 4 допускает возможность изменения конфигурации
Количество аналоговых выходов	3 напряжение/ток, диапазон: 0…10 В или 4…20 мА; 2 свободный коллектор/ток, диапазон: 1 кГц, 12 В, 35 мА или 4…20 мА
Количество портов	1 CAN порт - блок винтовых контактов
Количество входов/выходов	6 аналоговый вход(ы); 5 аналоговый выход(ы); 8 цифровой вход(ы); 7 цифровой выход(ы); 1 высокоскоростной счетчик(ы)
Логика дискретных входов	Потребитель или источник тока (положительный / отрицательный)
Напряжение дискретного входа	24 В переменный/постоянный ток; 48 В постоянный ток
Ток дискретного входа	2,5 мА
Входное полное сопротивление	20 кОм
Тип аналогового входа	напряжение 0...5 В (радиометрический); ток 4...20 мА; полное сопротивление 0...1500 hOhm; полное сопротивление 0...300 daOhm; прямое введение; NTC датчик температуры -50...110 °C - разрешение 0.1 °C (расширенный); напряжение 0...10 В; Pt 1000 датчик температуры -200...800 °C - разрешение 0.1 °C; NTC датчик температуры -40...150 °C - разрешение 0.1 °C
Питание датчика	5 В постоянное напряжение на 50 мА; 12 В постоянное напряжение на 150 мА
[Us] номинальное напряжение питания	24 В переменный ток; 48 В
Часы реального времени	Отсутствуют clock at -20…55 °C
Тип дисплея	Без дисплея
Категория перенапряжения	II
Монтажная опора	DIN-рейка
Ширина	140 мм
Высота	110 мм
Глубина	61,6 мм
Масса нетто	0,19 кг
Директивы	86/188/EEC - директива по загрязняющим веществам; 2006/95/EC - директива низкого напряжения
Стандарты	МЭК 60730
Сертификация изделия	CE; cURus; EAC; CSA
Рабочая температура окружающей среды	-20…55 °C согласно UL 60730-1
Температура окружающего воздуха для хранения	-40…85 °C
Относительная влажность	10…90 % без образования конденсата
Степень защиты	IP20
Степень загрязнения	2
