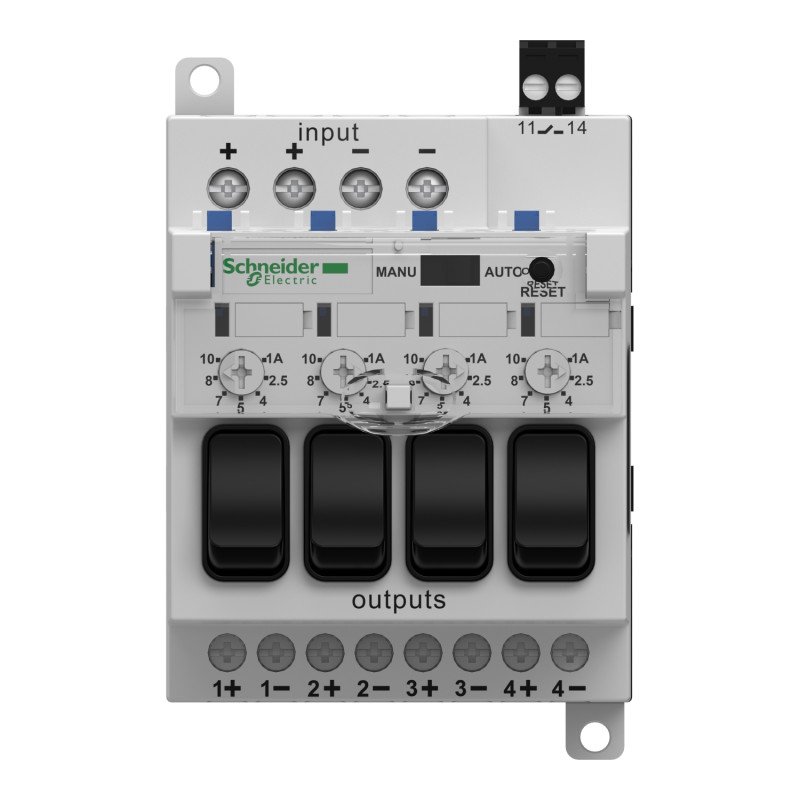

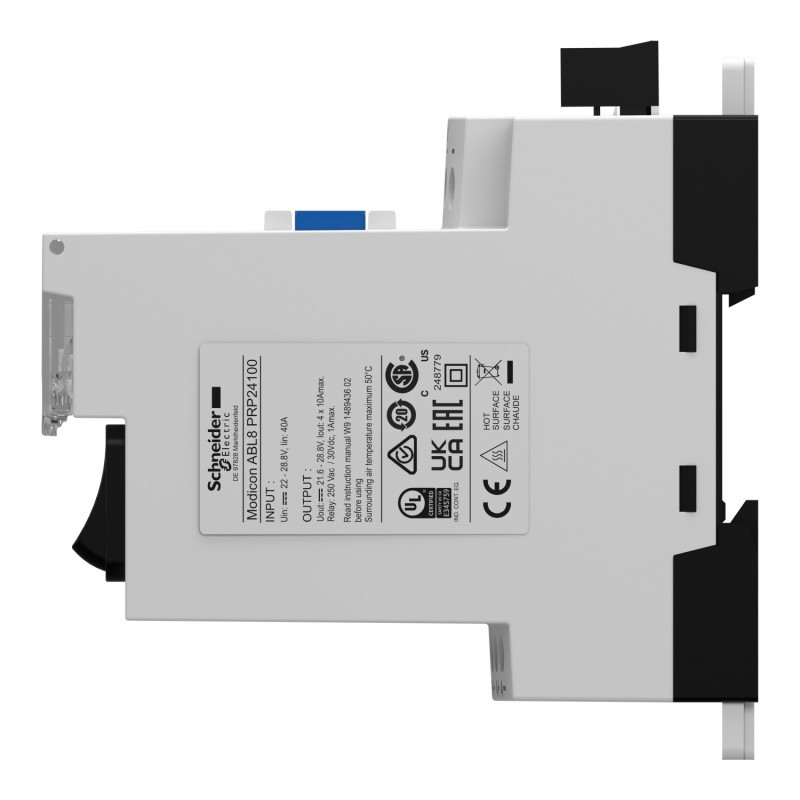

Модуль селективного захисту 10A 24-28,8V DC [ABL8PRP24100] Schneider Electric

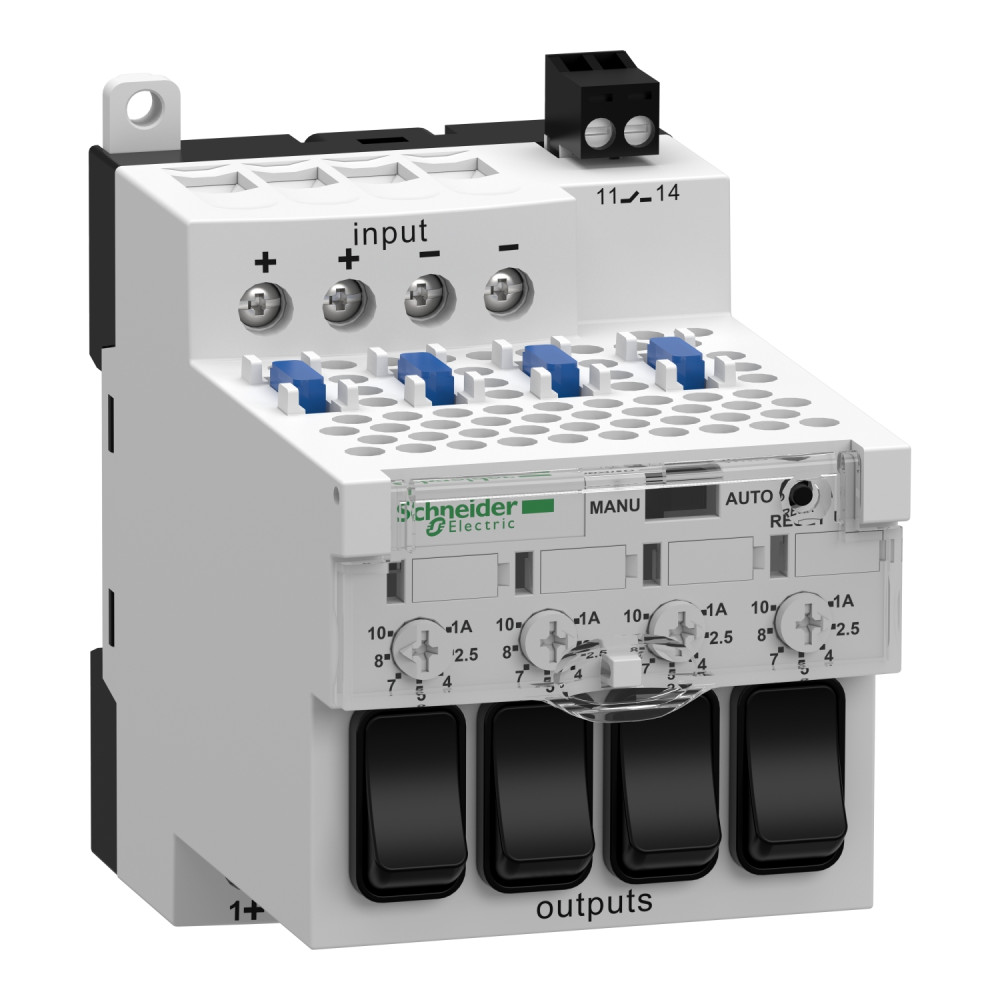

Модуль селективного захисту, ABL8PRP24100

---

Цей модуль селективного захисту ABL8 постачає напругу постійного струму. Він має номінальну вхідну напругу від 24 В до 28,8 В постійного струму, номінальний вихідний струм 10 А. Підходить для захисту до 4 ланцюгів від перевантажень і коротких замикань із загальним номінальним струмом 10А. Він контролює і захищає до 4 незалежних допоміжних ланцюгів від одного джерела живлення. Його додатковою функцією є 1-полюсний розрив по каналах. Він має світлодіодний діагностичний індикатор спереду для миттєвого усунення несправностей. Вага 0,470 кг. Відповідає стандартам UL 508, CSA C22. 2 No 60950-1. Сертифікований EAC, RCM. Сумісний з універсальними блоками живлення Modicon ABL8RP і Modicon ABL8WP. Встановлюється на DIN-рейку. Розроблені для простих машин, модульні блоки живлення в першу чергу цінуються за свою надзвичайну компактність.

---

Серія продукту	Phaseo
Тип виробу або компоненту	Електронний модуль захисту
Вхідна напруга	24…28,8 В постійний струм
Вихідна напруга	(Uin-0,3) В постійний струм
Максимальний вихідний струм	10 А на канал, рейтинг: 1/2,5/4/5/7/8/10
Capacitive load max	2200 мкФ
Межі вхідної напруги	19…32 В
Вхідний струм	40 А
Кількість вихідних каналів	4

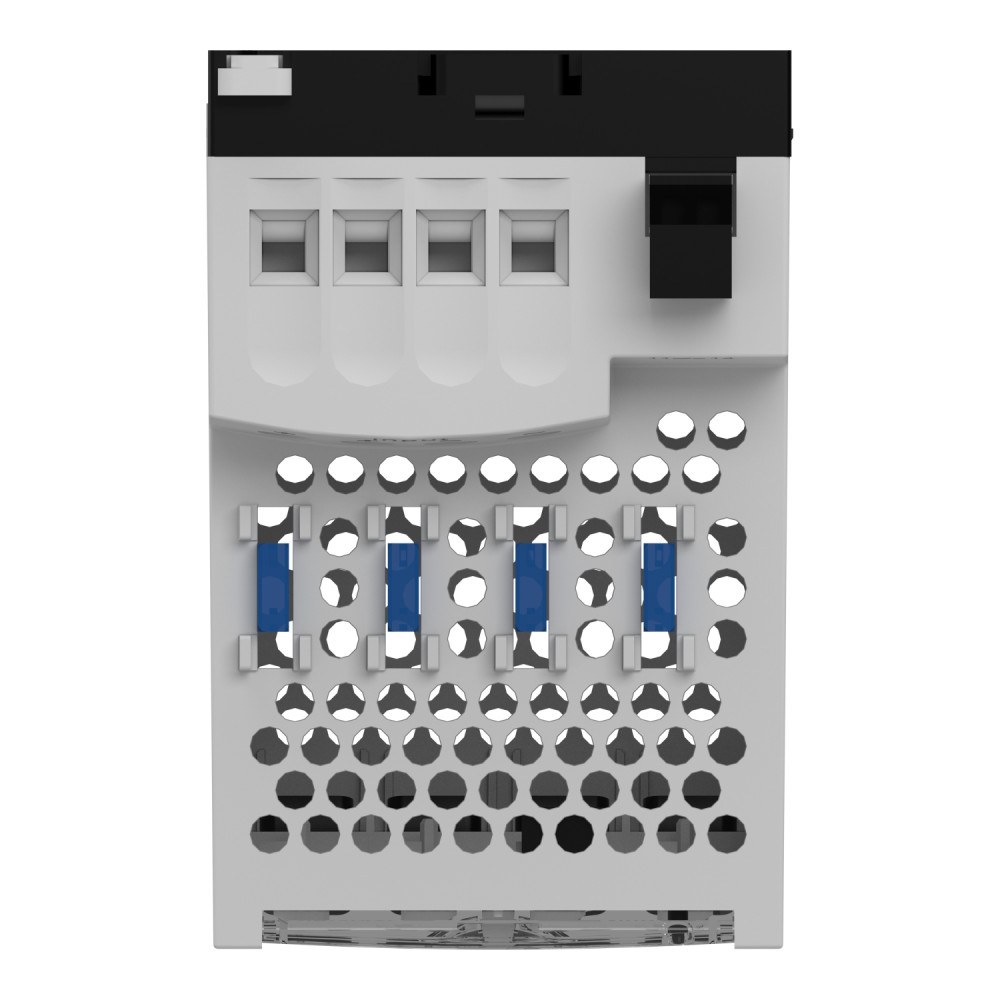

Тип захисту виходу	Від перевантаження: 1,3 x In, від короткого замикання: автоматичне скидання, захист лінії: 1 x 15 А вбудований запобіжник на канал
Загальне рішення однорідного рівняння	2-полюсний розрив по каналу
Відключаюча здатність	1000 А на 32 В постійний струм за допомогою запобіжника
Клеми підключення	Вхідне з'єднання: гвинтові клеми 4 x 0,5…4 x 10 мм², діагностичне реле: знімна колодка з гвинтовими клемами 1 x 2,5 мм², вихідне з'єднання: гвинтові клеми 8 x 0,5…8 x 4 мм²
Спосіб кріплення	Затискачами на симетрична DIN-рейка 35 мм, вертикальне положення / на панелі
Висота над рівнем моря	2000 м
Маркування	CE
Назва тесту	Електростатичні розряди IEC 61000‑4‑2, випромінювання IEC 61000‑6‑3, індуковане електромагнітне поле IEC 61000‑4‑6 рівень 3, випромінюване електромагнітне поле IEC 61000‑4‑3 рівень 3, швидкий перехідний процес IEC 61000‑4‑4 рівень 3, перенапруга IEC 61000‑4‑5 рівень 2, кондуктивні/випромінювані випромінювання EN 55022 клас B, випромінювання EN 50081‑1

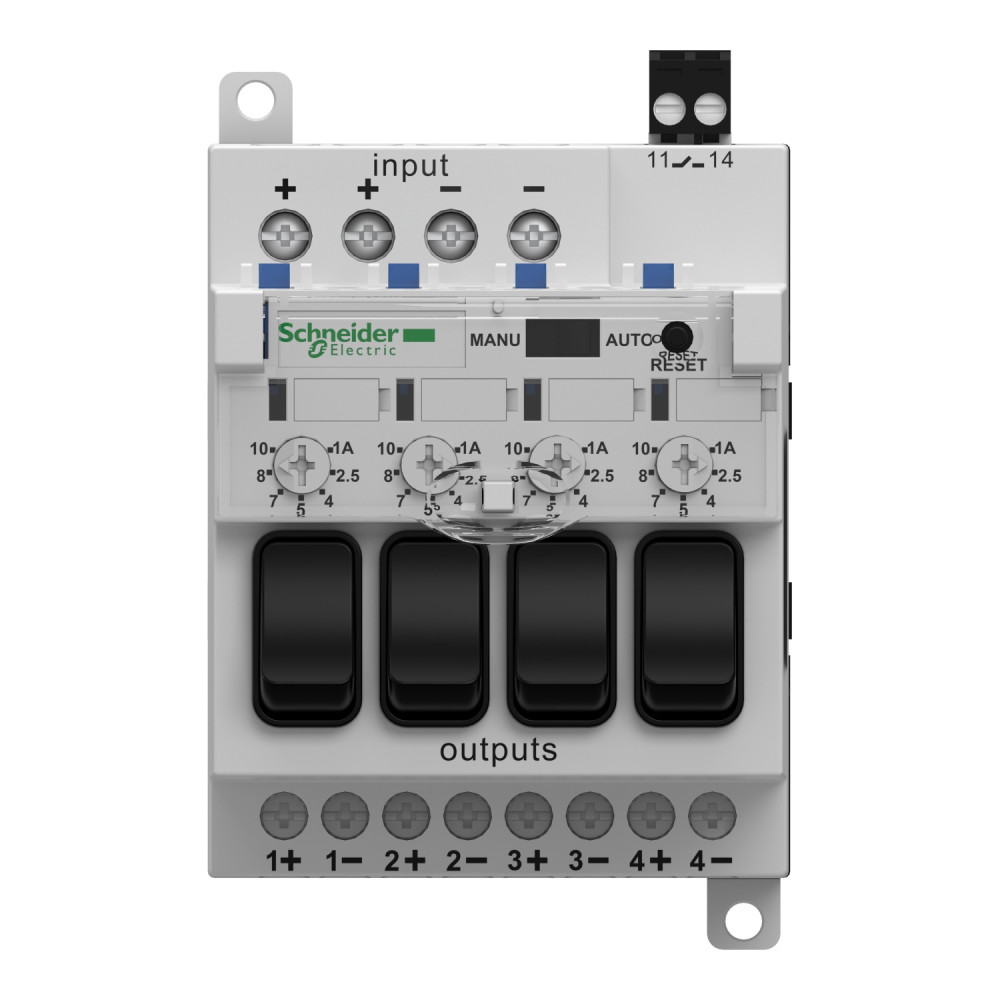

Місцева сигналізація	1 світлодіод на канал (зелений/червоний) для стану каналу, 1 реле для стану каналу
Маса нетто	0,47 кг
Ступінь захисту	IP20
