Модуль TM3 2 температурні входи / 1 аналоговий вихід 24V DC [TM3TM3] Schneider Electric

Популярний

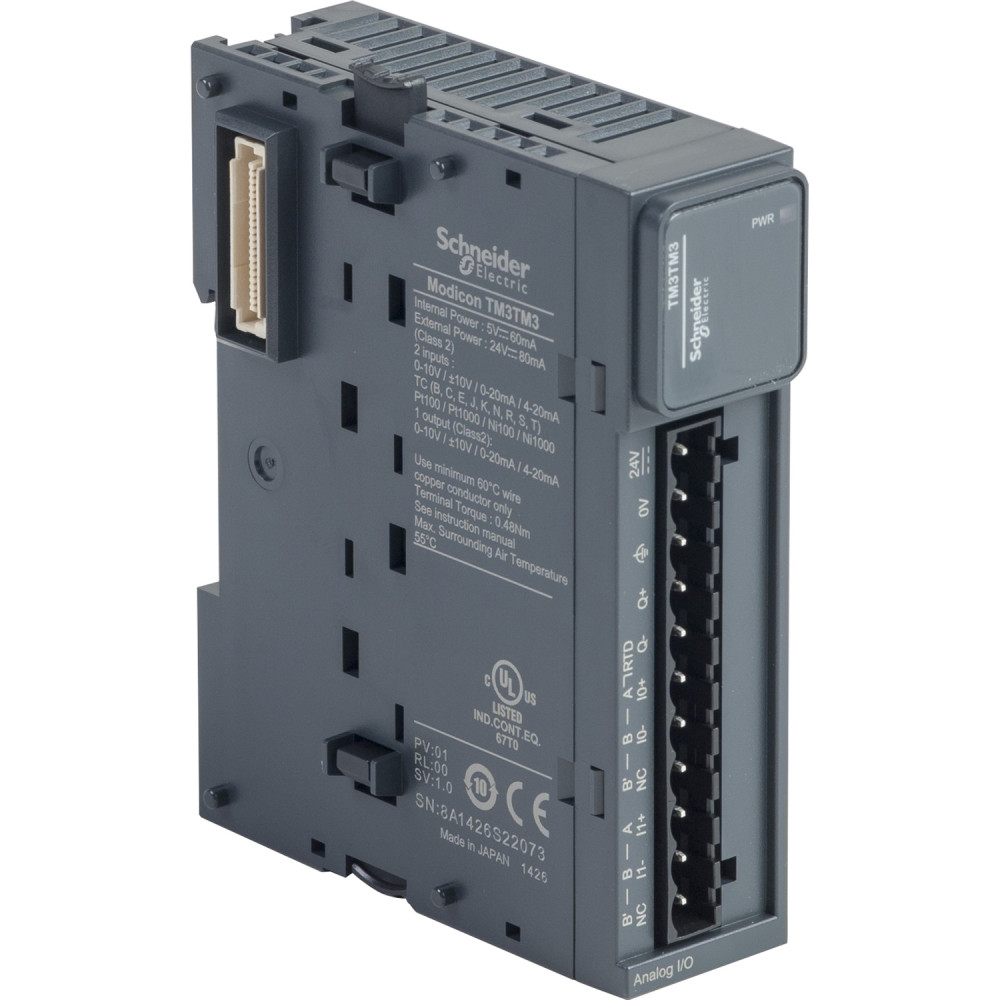

Модуль TM3 2 температурні входи / 1 аналоговий вихід 24V DC [TM3TM3] Schneider Electric
Відгуки:
(0)
  • Виробник: Schneider Electric
  • Код товару: TM3TM3
  • Наявність: Під замовлення (30-45 днів)
11 768.02 ₴
Основні характеристики
Всі характеристики
Тип виробу: Модуль входів/виходів
Номінальна напруга, В: 24
Кількість входів/виходів: 2 входи / 1 вихід
Висота, мм: 90
Ширина, мм: 23.6
Оплата

Оплатити замовлення можна: - за допомогою платіжної картки Visa/MasterCard на сайті ELNIK при оформленні замовлення; - за допомогою платіжної картки Visa/MasterCard чи готівкою у відділенні компанії-перевізника (післяплата); - готівкою при отриманні або за посиланням під час доставки замовлення. - переказом на ШИФТ- за рахунком-фактурою для ФОП та інших організацій.

  • Огляд товару
  • Характеристики
  • Відгуки (0)
  • Питання (0)
Модуль TM3 2 температурних входів / 1 аналоговиховий вихід, TM3TM3
Модуль TM3 2 температурних входи / 1 аналоговий вихід
Серія продуктуModicon TM3
Тип виробу або компонентуМодуль аналогових входів-виходів
Сумісність серіїModicon M221, Modicon M241, Modicon M251, Modicon M262
Кількість аналогових входів2
Тип аналогового входуструм 4...20 мА, струм 0...20 мА, напруга 0...10 В, напруга -10...10 В, термоелектричний - 200...1000 °C з термопара J, термоелектричний - 200...1300 °C з термопара K, термоелектричний 0...1760 °C з термопара R, термоелектричний 0...1760 °C з термопара S, термоелектричний 0...1820 °C з термопара B, термоелектричний - 200...400 °C з термопара T, термоелектричний - 200...1300 °C з термопара N, термоелектричний - 200...800 °C з термопара E, термоелектричний 0...2315 °C з термопара C, Ni 100/Ni 1000 датчик температури - 60...180 °C, Pt 100 датчик температури - 200...850 °C, Pt 1000 датчик температури - 200...600 °C
Кількість аналогових виходів1
Тип аналогового виходуСтрум 4...20 мА, Струм 0...20 мА, Напруга 0...10 В, Напруга -10...10 В
Роздільна здатність аналогового входу16 bits, 15 bits + знак
Вхідний повний опір<=50 Ом струм, >=1 МОм напруга, >=1 МОм термоелектричний, >=1 МОм датчик температури
Роздільна здатність аналогового виходу12 біт
Значення молодшого біта0,15 мВ 0...10 В, 0.30 мВ -10...10 В, 0.30 мкА 0...20 мА, 0.244 мкА 4...20 мА, 0.1 °C датчик температури, 0.1 °C термоелектричний, 2,44 мВ 0...10 В напруга, 4.88 мВ -10...10 В напруга, 4.88 мкА 0...20 мА струм, 3.91 мкА 4...20 мА струм
Тип електричного навантаженняРезистивний
Омічний імпеданс навантаження1 кОм напруга, 300 Ом струм
Час стабілізації1 мс
Час перетворення100 мс + 100 мс на канал + 1 цикл контролера (термоелектричний), 100 мс + 100 мс на канал + 1 цикл контролера (датчик температури), 10 мс + 10 мс на канал + 1 цикл контролера (напруга/струм)
Тривалість вибірки10 мс (напруга/струм), 100 мс (термоелектричний/датчик температури)
Абсолютна похибка виміру+/-6 °C термопара R,S 0...200 °C, +/-0.4 % FS термопара K,J,E,T,N -200...0 °C, +/-0.1 % FS для аналогових входів/виходів і інших термопар
Відхилення температури+/-0,006 % FS/°C
Стабільність та повторюваність+/-0,5 % FS для входу, +/-0,4 % FS для виходу
Нелінійність+/-0,01 % FS для виходу, +/-0,1 % FS для входу
Пульсація вихідного сигналу20 мВ
Перехресне наведення<=1 LSB
[Us] номінальна напруга живлення24 В постійний струм
Межі напруги живлення20,4…28,8 В
Тип кабелюЕкранована вита пара <30 м для Вхід/вихід ланцюг
Споживання струму55 мА на 24 В, 55 мА на 5 В, 60 мА на 5 В повне навантаження, 80 мА на 24 В повне навантаження
Місцева сигналізація1 світлодіод (зелений) for PWR
Електричне з'єднання11 x 2.5 мм² знімна гвинтова клемна колодка з крок 5.08 мм для входів, виходів і живлення
ІзоляціяМіж входом і виходом 1500 В, між входом і логікою 500 В, між виходом і живленням 1500 В, між виходом і логікою 500 В
МаркуванняCE
Стійкість до імпульсних перенапруг1 кВ джерело живлення Звичайний, 0,5 кВ джерело живлення Диференційний, 1 кВ I/O Звичайний, 0,5 кВ I/O Диференційний
Монтажна опораDIN-рейка 35х15, DIN-рейка 35х7.5, плата або панель
Висота90 мм
Глибина70 мм
Ширина23,6 мм
Маса нетто0,115 кг
Стійкість до електростатичного розряду8 кВ в повітрі, 4 кВ при контакті
Стійкість до електромагнітного поля10 В/м 80 МГц...1 ГГц, 3 В/м 1,4 ГГц...2 ГГц, 1 В/м 2 ГГц...3 ГГц
Стійкість до магнітних полів30 А/м
Стійкість до швидких перехідних процесів1 кВ
Стійкість до кондуктивних перешкод10 В 0,15...80 МГц, 3 В фіксована частота
Електромагнітна емісія40 дБмкВ/м 30…230 МГц, 47 dBμV/m 230…1000 МГц
Стійкість до коротких переривів споживання10 мс
Робоча температура навколишнього середовища-10…55 °C горизонтальна, -10…35 °C вертикальна
Характеристики
Релейна автоматика модульна
Тип виробу Модуль входів/виходів
Номінальна напруга, В 24
Кількість входів/виходів 2 входи / 1 вихід
Висота, мм 90
Ширина, мм 23.6
Глибина, мм 70
