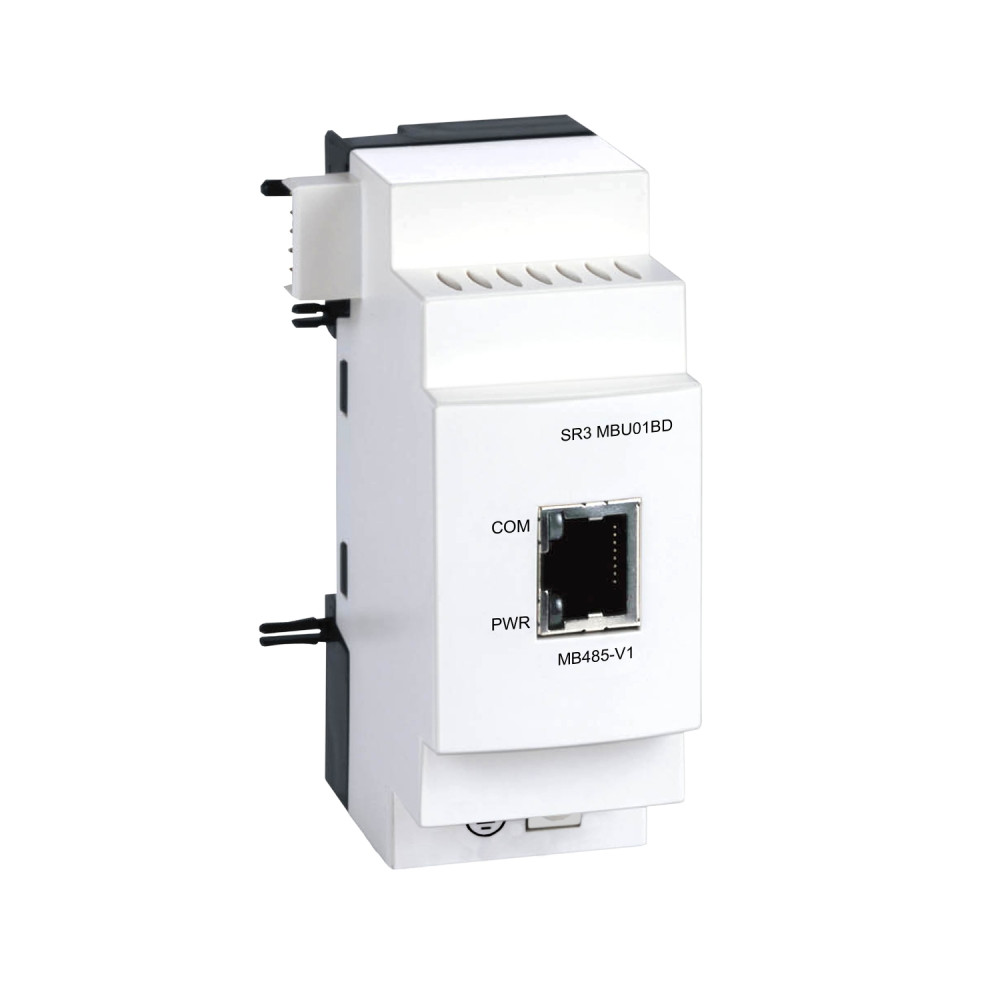

Модуль зв'язку Modbus RS485 [SR3MBU01BD] Zelio Logic Schneider Electric

Комутаційний модуль Modbus, SR3MBU01BD

---

Цей продукт є частиною асортименту Zelio Logic, пропозиції інтелектуальних реле для простих систем автоматизації від 10 до 40 входів/виходів. Підлеглий комунікаційний модуль Modbus підходить для інтелектуальних реле. Являє собою комунікаційний модуль з 2 або 4 провідним режимом підключення. Він оснащений роз'ємом RJ45 для електричного підключення. Це продукт зі ступенем захисту IP20 і IP40. Важить 0,11 кг. Цей продукт сертифікований C-Tick, UL, GL і CSA. Він відповідає стандартам EN/IEC 60068-2-27 Ea, EN/IEC 61000-4-3, EN/IEC 61000-4-4 рівень 3, EN/IEC 61000-4-2 рівень 3, EN/IEC 61000-4- 5 і стандарти EN/IEC 60068-2-6 Fc. Цей продукт сумісний з усіма модулями з живленням 24 В SR3 BxxxBD. Простий у виборі, установці та програмуванні Zelio Logic підходить для всіх ваших програм. Гнучкий, він пропонує вам вибір з 2 лінійок, компактних або модульних, розширюваних та 2 мови програмування (FBD або LADDER). Простий у використанні Zelio Logic є справжньою альтернативою рішенням на основі кабельної логіки або спеціальних плат.

---

Серія продукту	Zelio Logic
Тип виробу або компоненту	Підлеглий модуль зв'язку Modbus
Режим підключення проводів	2 або 4 дроти
Сумісність продуктів	Всі модулі з живленням 24 В SR3 B…BD
Протокол порту обміну даними	Modbus
Підтримка комунікаційного порту	RS485
Електричне з'єднання	1 з'єднувач RJ45
Кадр даних	RTU, ASCII
Швидкість передачі	1200, 2400, 4800, 9600, 19200, 28800, 38400, 57600 бод
Парність	Ні, Непарний, Парний
Кількість адрес	1…247
Мова програмування	FBD, Драбина
Клеми підключення	Гвинтові затискачі 1 x 0,25…1 x 2,5 мм² напівтвердий, 1 x 0,25…1 x 2,5 мм² твердий, 2 x 0,25…2 x 1,5 мм² твердий, 1 x 0,25…1 x 2,5 мм² гнучкий з кабельним наконечником, 2 x 0,25…2 x 0,75 мм² гнучкий з кабельним наконечником
Момент затягування	0,5 Н·м
Місцева сигналізація	1 світлодіод для зв'язку, 1 світлодіод для Живлення увімкнено
Маса нетто	0,11 кг
Ступінь захисту	IP20 (клемна колодка), IP40 (передня панель)
