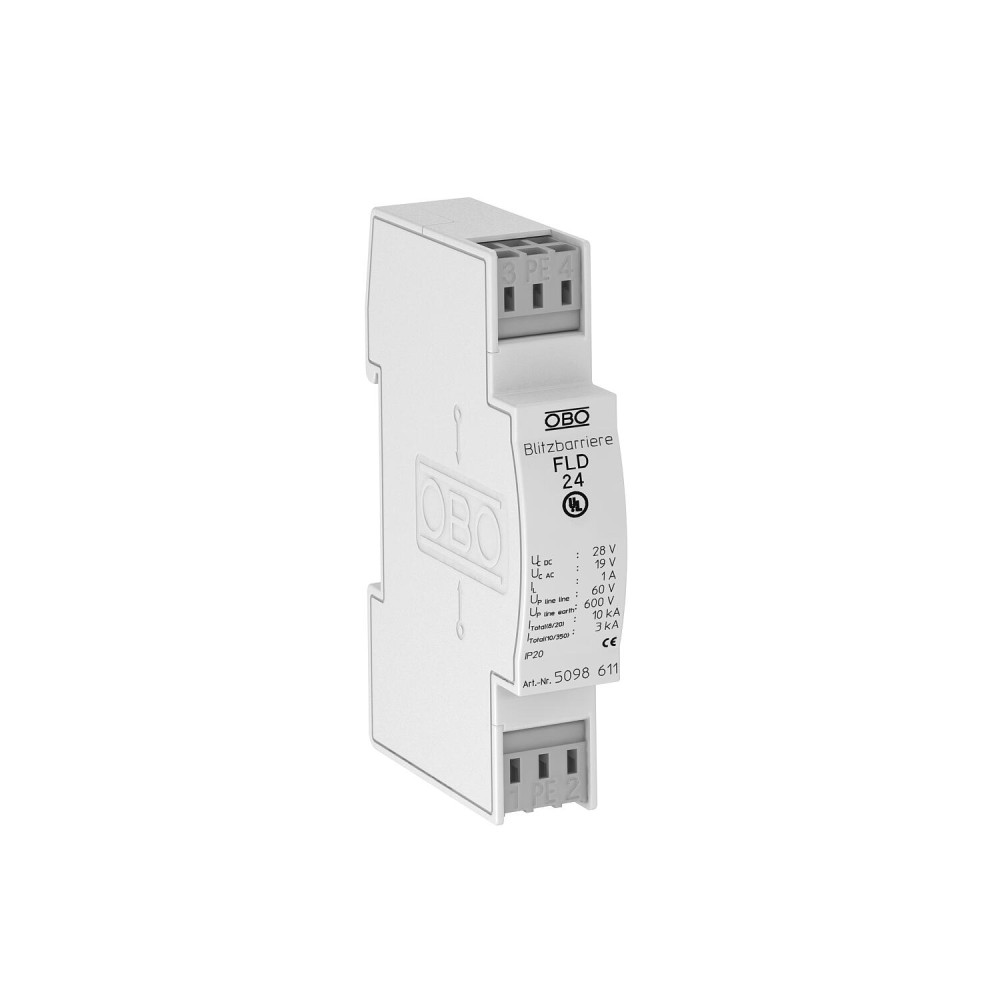

Обмежувач перенапруги 2P 10кА 24В AC клас 1+2+3 (D1+C2+C1) для двожильних систем [5098611] FLD 24 OBO bettermann

Обмежувач перенапруг FLD 24, 5098611

---

Захист від перенапруг для використання в пристроях вимірювання, керування та регулювання

• Середній і високий рівень захисту
• Стандартне виконання для двожильних систем
• Двоступенева схема захисту
• Зручний монтаж за допомогою безгвинтових клем

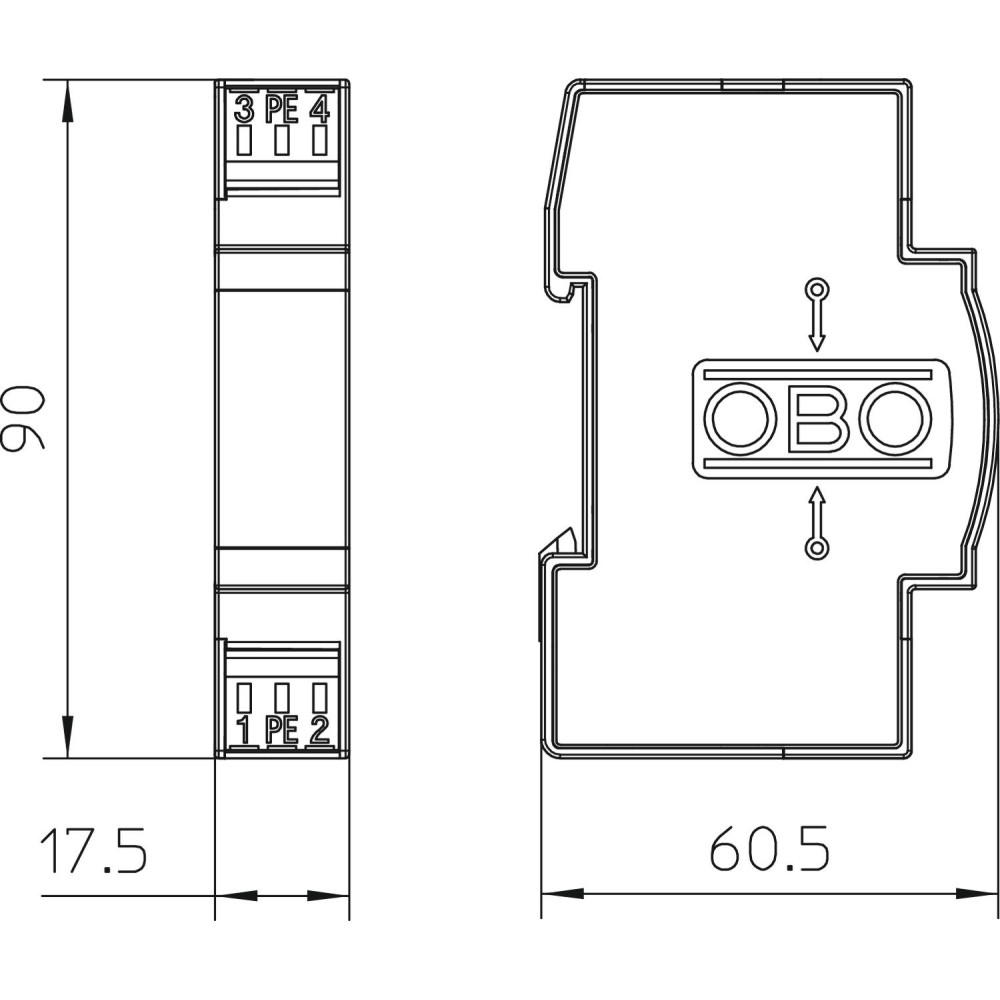

• Компактний розмір 17,5 мм
• З індуктивною розв’язкою уздовж лінії

Застосування: універсальне встановлення на DIN-рейці шириною 35 мм та у стандартному розподільчому щиті.

---

Kategorie	Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-21	Клас I+II+III/D1+C2+C1
Єдність частин TE (17,5 мм)	1
Ємність (жила-жила)	<10 nF
Ємність (жила-земля)	<1 nF
Імпульсна стійкість, жила-жила	C2: 5 kV / 2,5 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 10 kV / 5 kA (8/20µs)
Імпульсний струм	1,5kA
Імпульсний струм (10/350) [загальний]	D1: 3kA
Версія для вибухонебезпечних зон	ні
Гранична частота	0,18MHz
Дозволи	UL
З підключеням екрану	ні
Загальний розрядний струм (8/20)	10kA
Згасання, що вноситься (втрати на виході)	3 dB @ 180 kHzdB
ЗЗБ	0→3
Кількість полюсів	2
мін. діапазон робочих температур	-40°C
мін. перетин багатожильного проводу	0,14mm²
мін. перетин багатожильного проводу	0,14mm²
мін. перетин підключення, жорсткий	0,14mm²
макс. діапазон робочих температур	80°C
макс. перетин багатожильного проводу	2,5mm²
макс. перетин багатожильного проводу	2,5mm²
макс. перетин підключення, жорсткий	2,5mm²
Максимальна робоча напруга AC	19V
Максимальна робоча напруга DC	28V
Номінальний розрядний струм (8/20 мкс)	5kA
Номінальний струм навантаження, ЗС	0,7A
Номінальний струм навантаження, ПС	1A
Опір ізоляції	>1 MΩ
Послідовна індуктивність на жилу	120 µH ± 20 %
Рівень захисту	IP20
Рівень захисту, жила-жила	<60V
Рівень захисту, жила-земля	<600V
Розмір	24V AC
Сигналізаційний контакт	ні
Стандарт для випробування	IEC 61643-21
Уземлення з допомогою:	Клема
Штекерна система	Клема
