Обмежувач перенапруги 3P+N/PE 125кА 255В клас 1+2 (B+С) [5096879] MCD 50-B 3+1 OBO bettermann

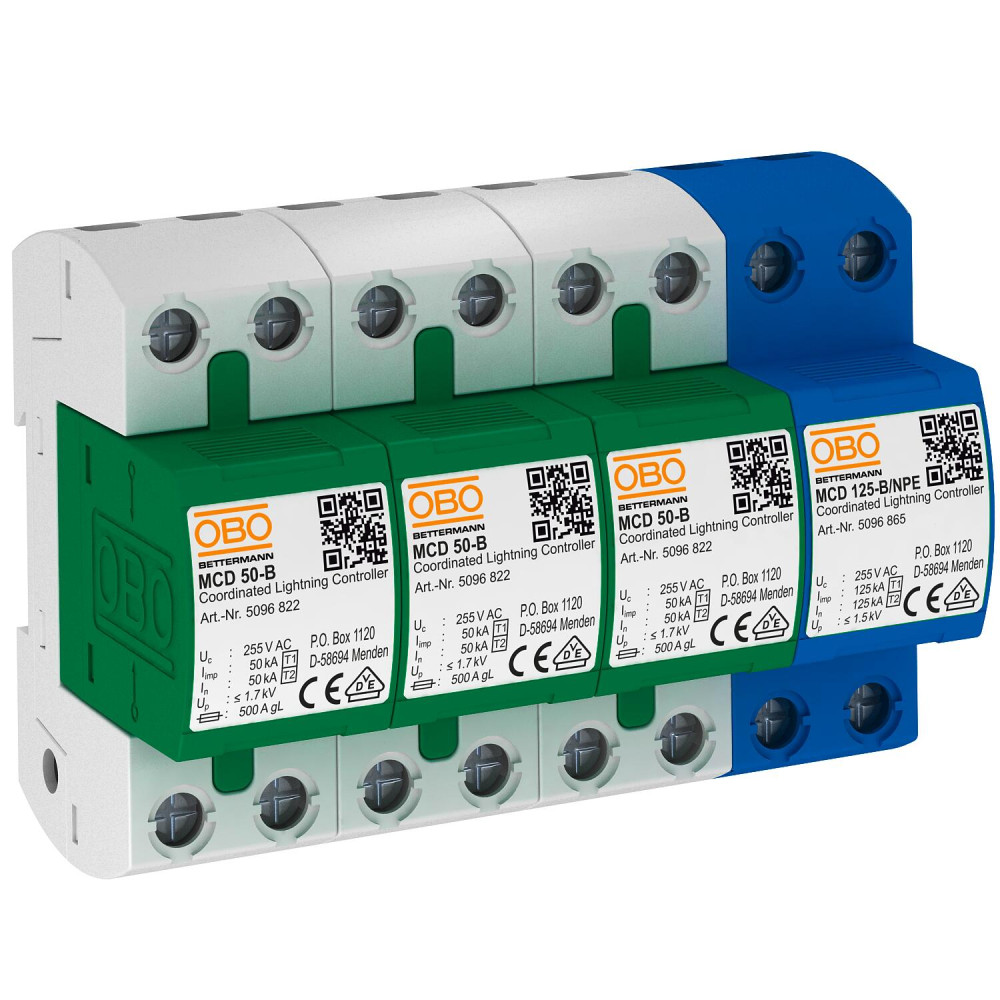

Обмежувач перенапруг MCD 50-B 3+1, 5096879

---

Комбінований SPD, тип 1+2, 4-полюсний, для використання в мережах TT і TN-S.

Повністю підготовлений і готовий для підключення, складається з:
3 х MCD 50-B: координований бар’єр захисту від грому, тип 1+2 відповідно до EN 61643-11 та
1 х MCD 125-B/NPE: координований іскровий розрядник N-PE, тип 1+2 відповідно до EN 61643-11. Для зони від 0 до 2 (LPZ) згідно з концепцією зон захисту від блискавки відповідно до стандарту IEC 62305 або VDE 0185-305.

• Для зрівнювання потенціалів захисту від блискавки згідно з VDE 0185-305 (IEC 62305)
• Імпульсна пропускна здатність громорозрядника 50 кА (10/350) на полюс і загальна до 125 кА (10/350)
• Рівень захисту < 1,7 кВ, забезпечує захист пристрою
• Стійкість до короткого замикання, 10 кА, запобіжник розрядника до 500 А gL/gG
• Герметичний, захищений від вітру іскровий розрядник

Застосування: промислові заводи та будівлі із зовнішнім захистом від блискавки класу I-IV.

---

Номінальний струм навантаження (вхідна/вихідна клема)	125A
SPD згідно з IEC 61643-1	клас I+II
Імпульсний струм блискавки (10/350) [загальний]	125kA
Імпульсний струм блискавки (10/350 мкс)	50kA
Інша конфігурація мережі	ні
Виконання полюсів	3+N/PE

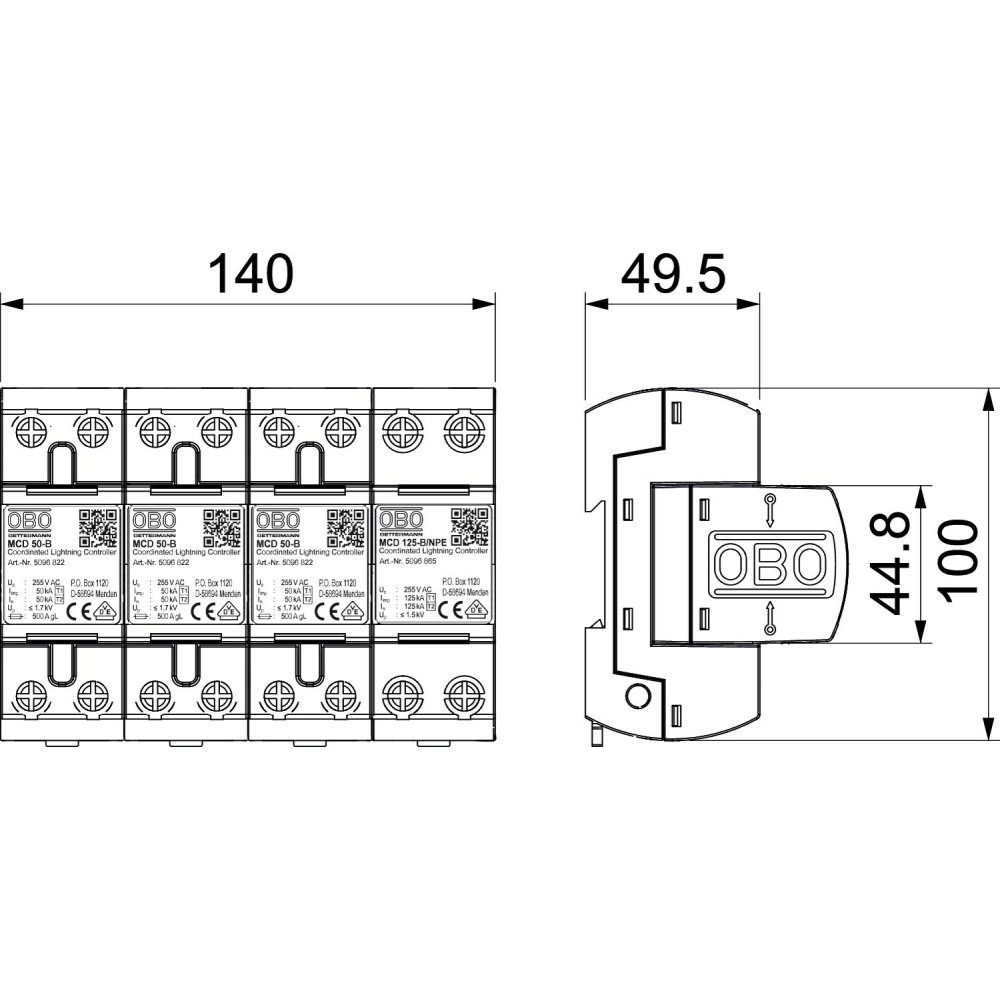

Висота	69mm
Дистанційна сигналізація	ні
Довжина	100mm
Дозволи	VDE
Здатність до гасіння супроводжуючого струму (eff) [N-PE]	0,1kA
ЗЗБ	0→2
Кількість полюсів	1
Клас вимог згідно EN 61643-11	Тип 1+2
Клас випробування, тип 1	так
Клас випробування, тип 2	так
Конструкція	3+NPE
Конфігурація мережі DC	ні
Конфігурація мережі IT	ні
Конфігурація мережі TN	так
Конфігурація мережі TN-C	ні
Конфігурація мережі TN-C-S	так
Конфігурація мережі TN-S	так
Конфігурація мережі TT	так
Мін. робоча температура	-40°C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	10mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	50mm²
Макс. захист від надструмів зі сторони мережі	500
Макс. робоча температура	85°C
Максимальна робоча напруга (L-N)	255V
Максимальна робоча напруга AC	255V
Максимальне запобігання	500A
Найвища напруга при тривалому навантаженні (N-PE)	255V
Номінальна напруга AC (50/60 Гц)	230V
Номінальний розрядний струм (8/20 мкс)	50kA
Номінальний розрядний струм (8/20 мкс) [L-N]	50kA
Номінальний розрядний струм (8/20 мкс) [N-PE]	125kA
Продувний	ні
Рівень захисту	IP20
Рівень захисту [L-N]:	≤1,7
Розмір	255V
Сигналізація на прилад	немає
Спосіб монтажу	DIN рейка, 35 мм
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі	10 kA
Стійкість до короткого замикання	10kA
Сумарний розрядний струм (8/20 мкс)	125kA
Тип лінії для пристрою захисту від високої напруги	Лінія електропередачі AC
Тип мережі	TN-S, TT
Час реагування	<100ns
Ширина	140mm
