Обмежувач перенапруги 3P 150кА 255В клас 1+2 (B+С) [5096877] MCD 50-B 3 OBO bettermann

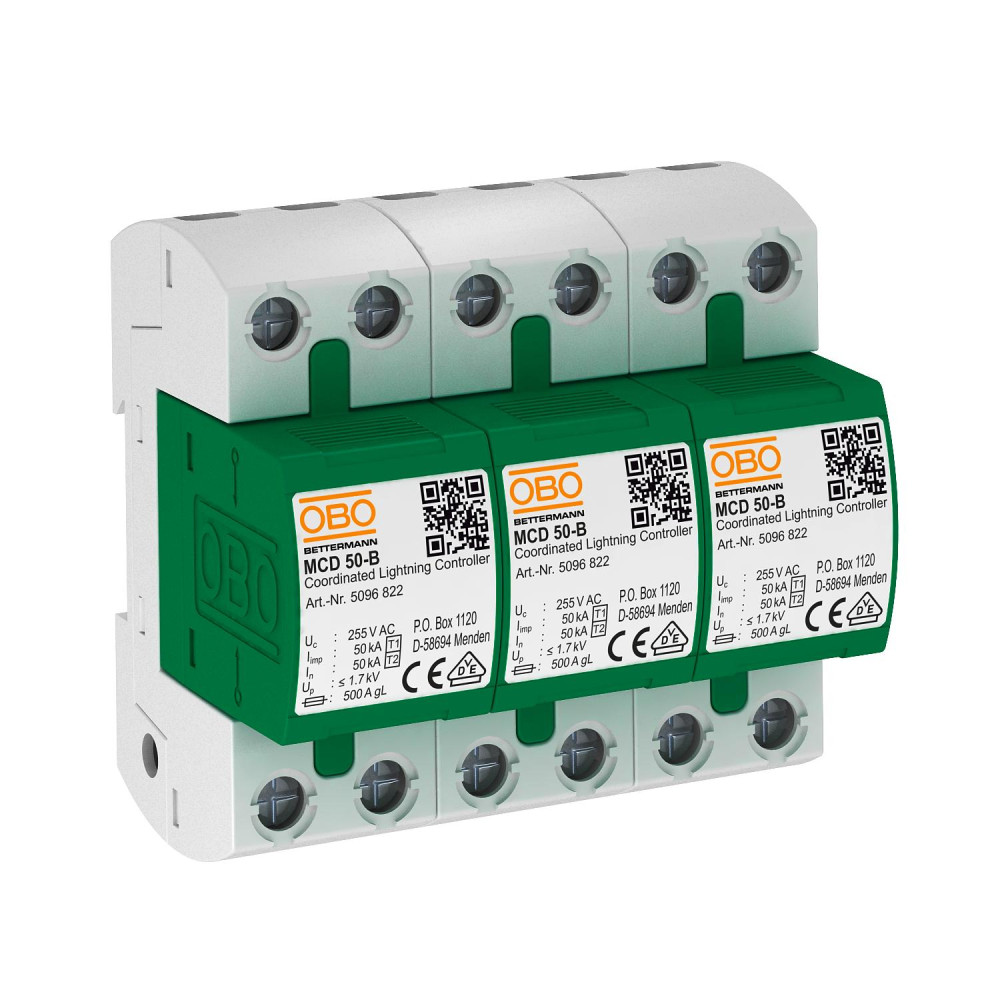

Обмежувач перенапруг MCD 50-B 3, 5096877

---

Комбінований SDP, тип 1+2, 3-полюсний, для використання в мережах TN-C.

Повністю підготовлений і готовий для підключення, складається з:
3 x MCD 50-B: координований бар’єр захисту від грому, тип 1+2, EN 61643-11. Для зони від 0 до 2 (LPZ) згідно з концепцією зон захисту від блискавки відповідно до стандарту IEC 62305 або VDE 0185-305.

• Для зрівнювання потенціалів захисту від блискавки згідно з VDE 0185-305 (IEC 62305)
• Імпульсна пропускна здатність громорозрядника 50 кА (10/350) на полюс і загальна до 150 кА (10/350)
• Рівень захисту < 1,7 кВ, забезпечує захист пристрою
• Стійкість до короткого замикання, 10 кА, запобіжник розрядника до 500 А gL/gG
• Герметичний, захищений від вітру іскровий розрядник

Застосування: промислові заводи та будівлі із зовнішнім захистом від блискавки класу I-IV.

---

Номінальний струм навантаження (вхідна/вихідна клема)	125A
SPD згідно з IEC 61643-1	клас I+II
Імпульсний струм блискавки (10/350) [загальний]	150kA
Імпульсний струм блискавки (10/350 мкс)	50kA
Інша конфігурація мережі	ні
Виконання полюсів	3

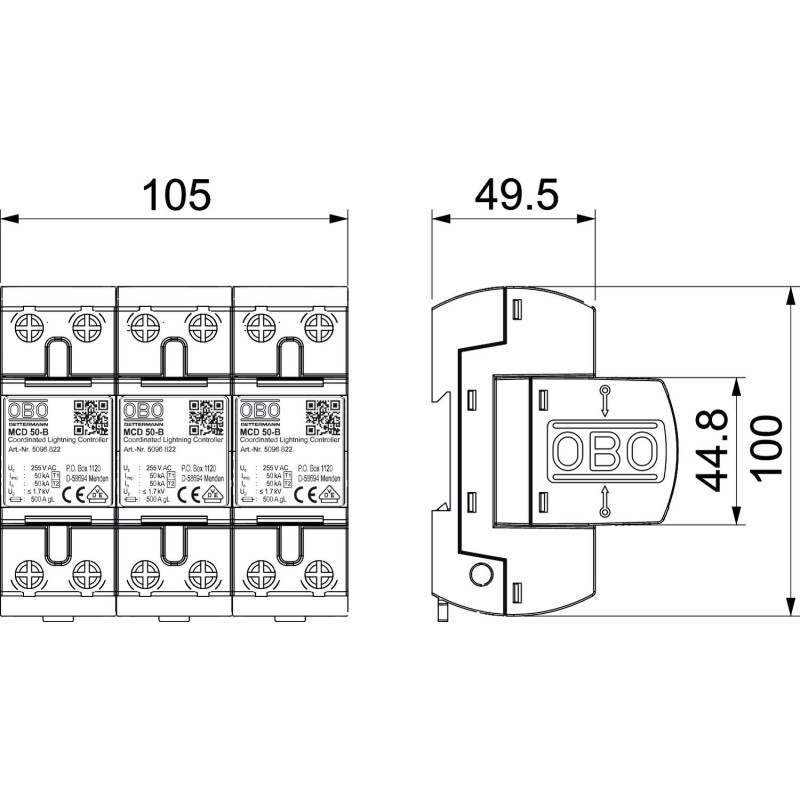

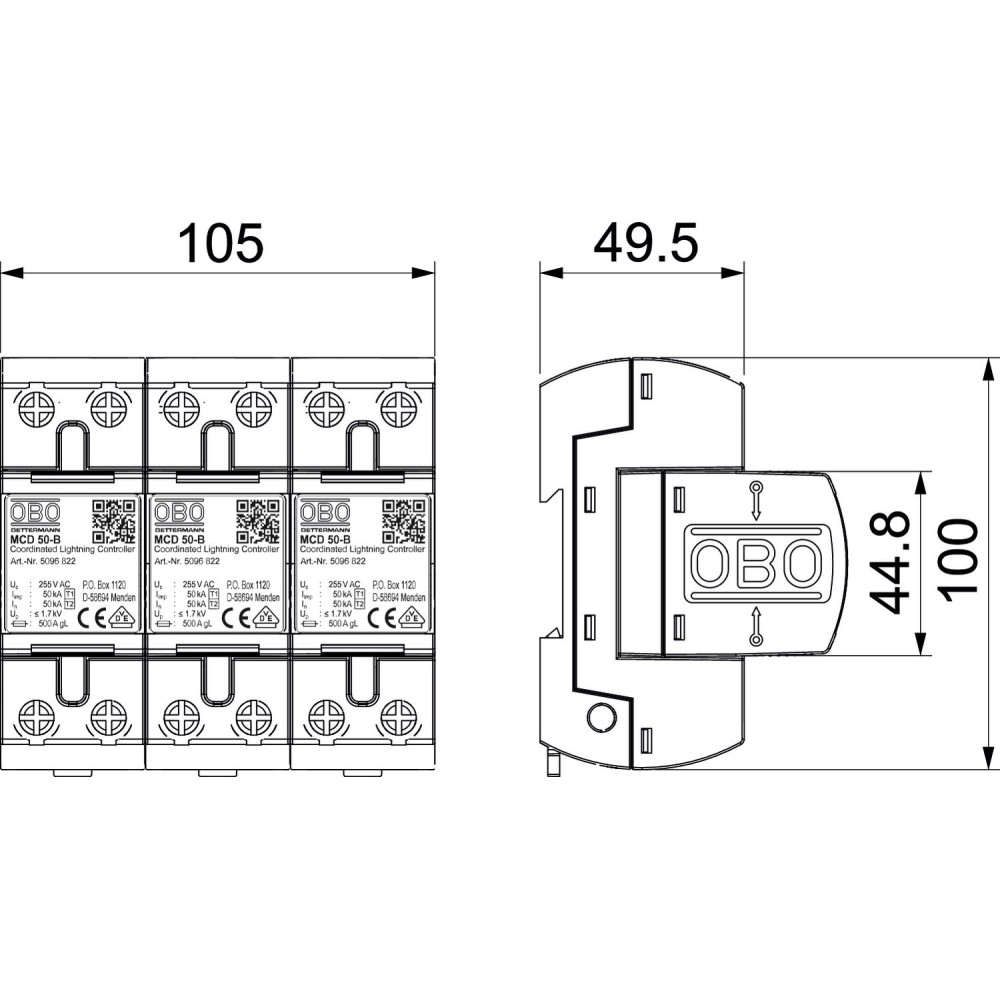

Висота	69mm
Дистанційна сигналізація	ні
Довжина	100mm
Дозволи	VDE
ЗЗБ	0→2
Кількість полюсів	1
Клас вимог згідно EN 61643-11	Тип 1+2
Клас випробування, тип 1	так
Клас випробування, тип 2	так
Конструкція	3-полюсний
Конфігурація мережі DC	ні
Конфігурація мережі IT	ні
Конфігурація мережі TN	так
Конфігурація мережі TN-C	так
Конфігурація мережі TN-C-S	ні
Конфігурація мережі TN-S	ні
Конфігурація мережі TT	ні
Мін. робоча температура	-40°C
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	10mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	50mm²
Макс. захист від надструмів зі сторони мережі	500
Макс. робоча температура	85°C
Максимальна робоча напруга (L-N)	255V
Максимальна робоча напруга AC	255V
Максимальне запобігання	500A
Номінальна напруга AC (50/60 Гц)	230V
Номінальний розрядний струм (8/20 мкс)	50kA
Номінальний розрядний струм (8/20 мкс) [L-N]	50kA
Продувний	ні
Рівень захисту	IP20
Рівень захисту [L-N]:	≤1,7
Розмір	255V
Сигналізація на прилад	немає
Спосіб монтажу	DIN рейка, 35 мм
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі	10 kA
Стійкість до короткого замикання	10kA
Сумарний розрядний струм (8/20 мкс)	150kA
Тип лінії для пристрою захисту від високої напруги	Лінія електропередачі AC
Тип мережі	TN-C
Час реагування	<100ns
Ширина	105mm
