Обмежувач перенапруги 2P 5кА 24В клас 1+2+3 (D1+C2+C1) з функцією перевірки [5098422] MDP-2 D-24-T OBO bettermann

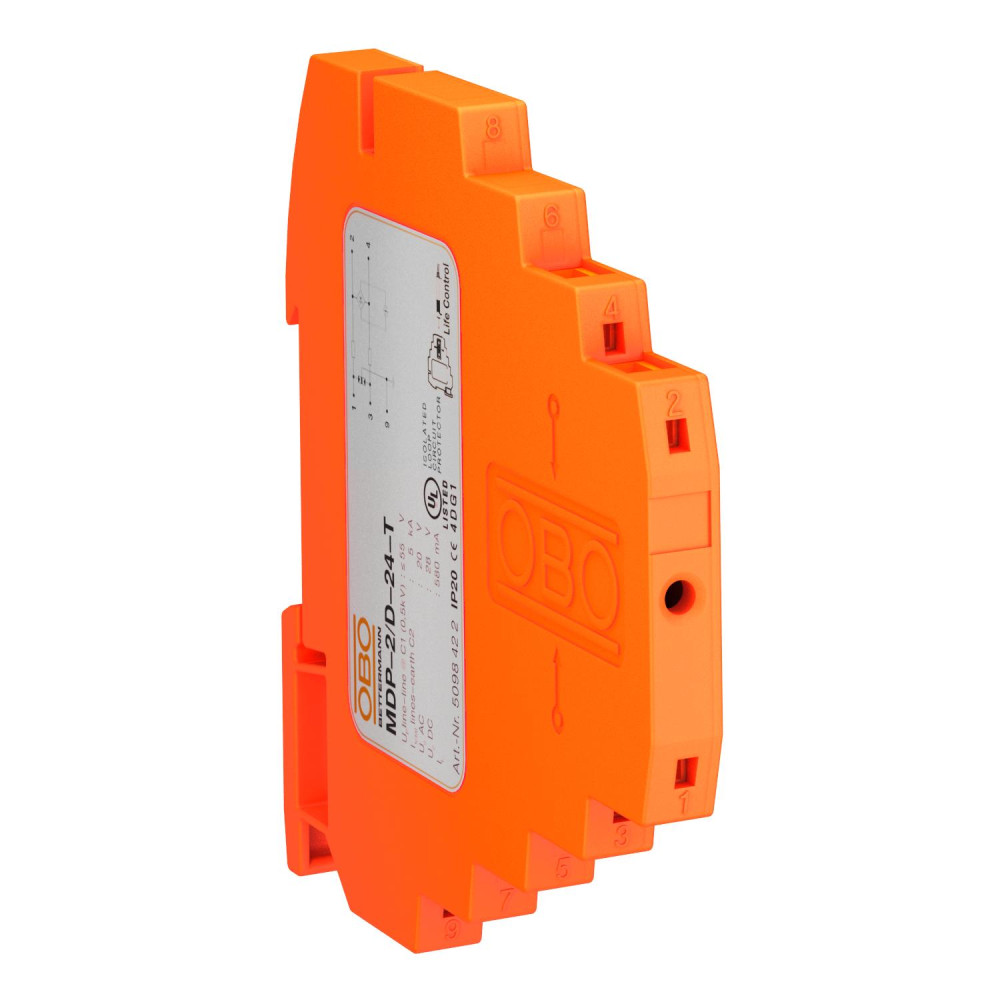

Обмежувач перенапруг MDP-2 D-24-T, 5098422

---

SPD з функцією перевірки; 24 В

• Номінальний струм навантаження 0,58 А
• Захисний пристрій для багатожильних систем
• Пряме екранне уземлення та безгвинтові клеми підключення

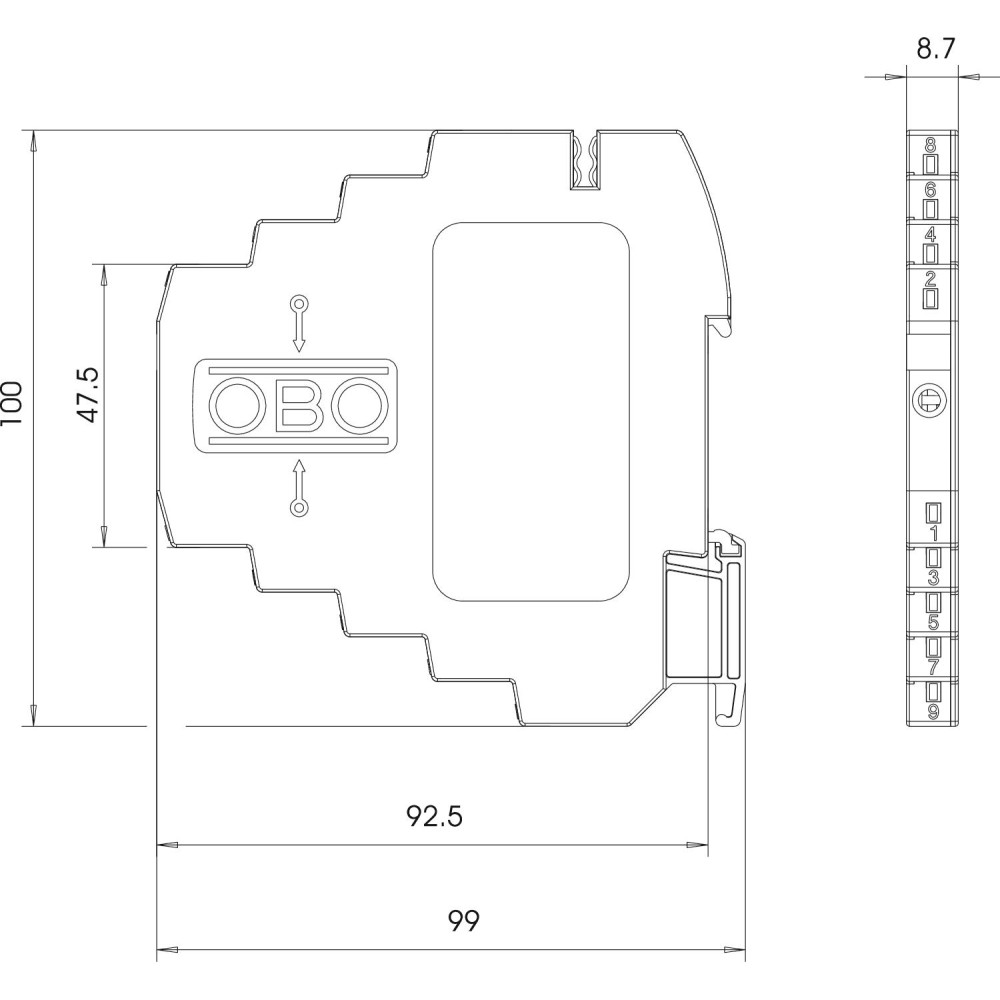

• Компактна ширина всього лише 8,7 мм
• Можна протестувати за допомогою Life Control
• Велика діапазоу частот від 0 до 100 МГц
• Сертифіковано UL (4DG1)

Застосування: універсальне використання на DIN-рейці 35 мм у звичайному розподільчому щиті.

---

Kategorie	Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-21	Клас I+II+III/D1+C2+C1
Ємність (жила-жила)	<40 pF
Ємність (жила-земля)	<40 pF
Імпульсна стійкість, жила-жила	C1: 0,5 kV / 0,25 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 5 kV / 2,5 kA (8/20µs)
Імпульсний струм (10/350) [загальний]	D1: 1kA
Версія для вибухонебезпечних зон	ні
Гранична частота	100MHz
Дозволи	UL
Екранування	прямий
З підключеням екрану	так
Загальний розрядний струм (8/20)	5kA
Згасання, що вноситься (втрати на виході)	≤3dB
ЗЗБ	0→3
Кількість полюсів	2
мін. діапазон робочих температур	-40°C
мін. перетин багатожильного проводу	0,14mm²
мін. перетин багатожильного проводу	0,14mm²
мін. перетин підключення, жорсткий	0,14mm²
макс. діапазон робочих температур	80°C
макс. перетин багатожильного проводу	1,5mm²
макс. перетин багатожильного проводу	2,5mm²
макс. перетин підключення, жорсткий	2,5mm²
Максимальна робоча напруга AC	20V
Максимальна робоча напруга DC	28V
Моніторинг SPD	ні
Номінальна напруга	24V
Номінальний струм навантаження, ЗС	0,4A
Номінальний струм навантаження, ПС	0,58A
Опір ізоляції	>100 MΩ
Послідовний опір на жилу	2,35 Ω ± 5 %
Рівень захисту	IP20
Рівень захисту @ C1	<65V
Рівень захисту, жила-жила	<55V
Рівень захисту, жила-земля	<800V
Розмір	24V
Сигналізаційний контакт	ні
Сигналізація на прилад	з можливістю зчитування
Стандарт для випробування	IEC 61643-21
Уземлення з допомогою:	DIN-рейка
Штекерна система	Клема
