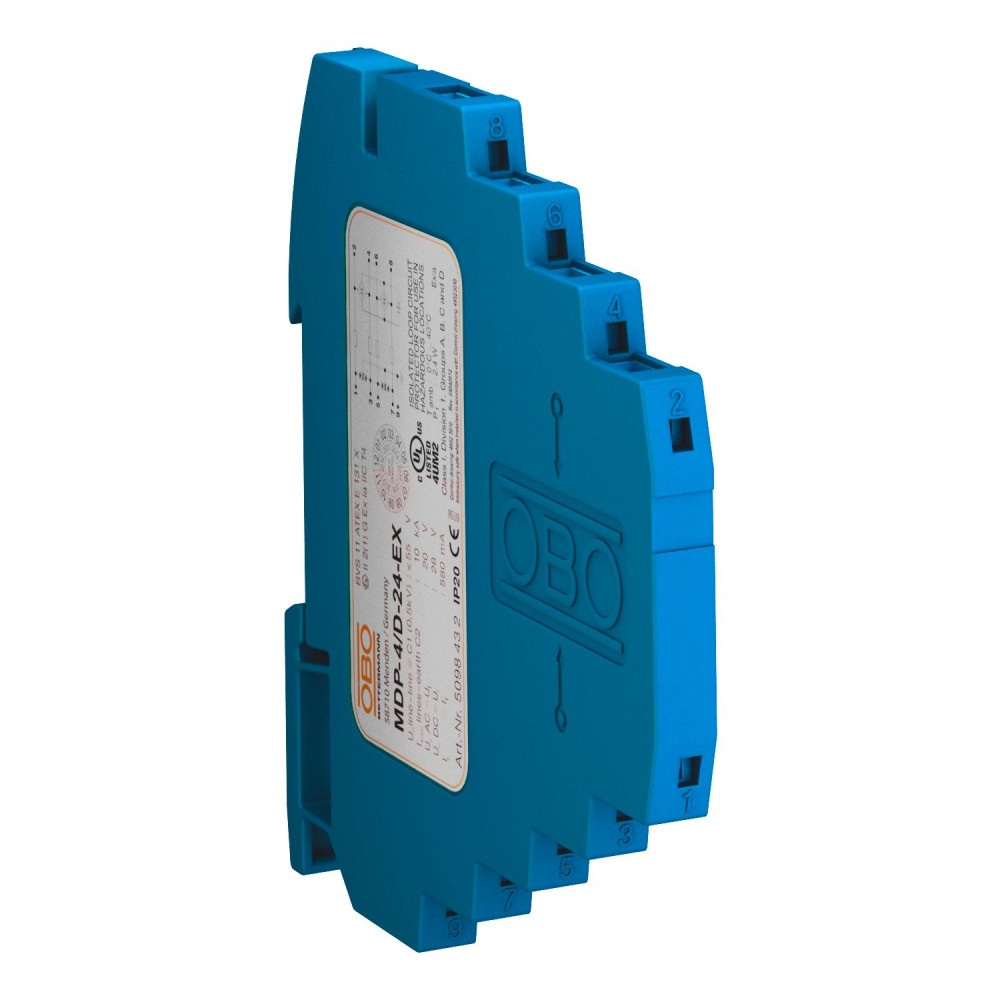

Обмежувач перенапруги 4P 10кА 24В клас 1+2+3 (D1+C2+C1) для вибухонебезпечних зон [5098432] MDP-4 D-24-EX OBO bettermann

Обмежувач перенапруг MDP-4 D-24-EX, 5098432

---

Пристрій захисту MDP для вибухонебезпечних зон

• Захисний пристрій для багатожильних систем
• Пряме екранне уземлення та безгвинтові з’єднувальні клеми

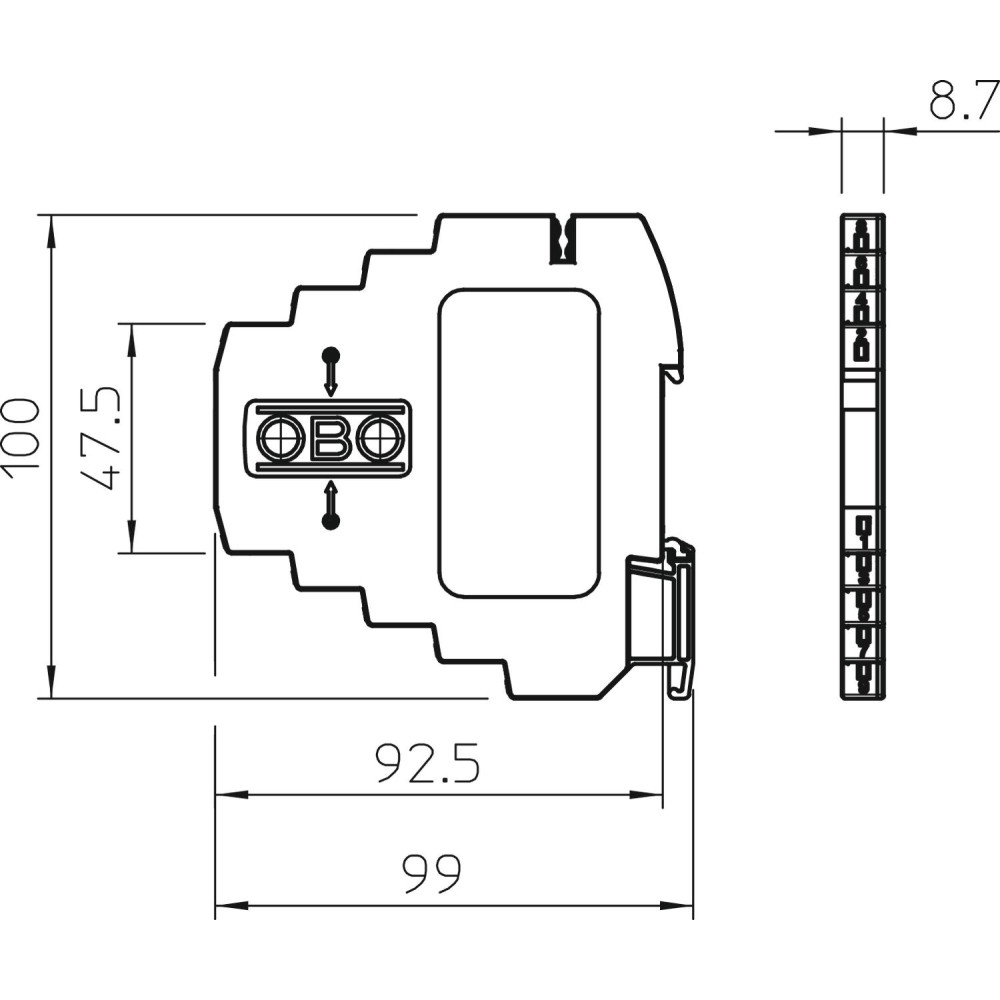

• Компактна ширина всього лише 8,7 мм
• Діапазон частот від 0 до 100 МГц
• Дозвіл ATEX: II 2(1)G Ex ia [ia Ga] IIC T4 Gb (BVS 11 ATEX E 131 X)
• Сертифікат UL (4UM2)

Застосування: універсальне використання на DIN-рейці 35 мм

---

Kategorie	Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-21	Клас I+II+III/D1+C2+C1
Ємність (жила-жила)	< 40 pF
Імпульсна стійкість, жила-жила	C1: 0,5 KV / 0,25 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 5 KV / 2,5 kA (8/20µs)
Імпульсний струм (10/350) [загальний]	D1: 2kA
Гранична частота	100MHz
Дозволи	UL
Екранування	прямий
З підключеням екрану	так
Загальний розрядний струм (8/20)	10kA
Згасання, що вноситься (втрати на виході)	≤3dB
ЗЗБ	0→3
Кількість полюсів	4
Колір	блакитний
мін. діапазон робочих температур	-40°C
мін. перетин багатожильного проводу	0,14mm²
мін. перетин багатожильного проводу	0,14mm²
мін. перетин підключення, жорсткий	0,14mm²
макс. діапазон робочих температур	80°C
макс. перетин багатожильного проводу	2,5mm²
макс. перетин багатожильного проводу	1,5mm²
макс. перетин підключення, жорсткий	2,5mm²
Максимальна робоча напруга AC	20V
Максимальна робоча напруга DC	28V
Моніторинг SPD	ні
Номінальна напруга	24V
Номінальний струм навантаження, ЗС	0,4A
Номінальний струм навантаження, ПС	0,58A
Опір ізоляції	>100 MΩ
Підходить для вибухонебезпечних зон	II 2(1)G Ex ia [ia Ga] IIC T4 Gb
Послідовний опір на жилу	2,35 Ω ± 5 %
Рівень захисту	IP20
Рівень захисту, жила-жила	< 55V
Рівень захисту, жила-земля	<800V
Розмір	24V
Сигналізаційний контакт	ні
Сигналізація на прилад	немає
Стандарт для випробування	IEC 61643-21
Уземлення з допомогою:	DIN-рейка
Штекерна система	Клема
