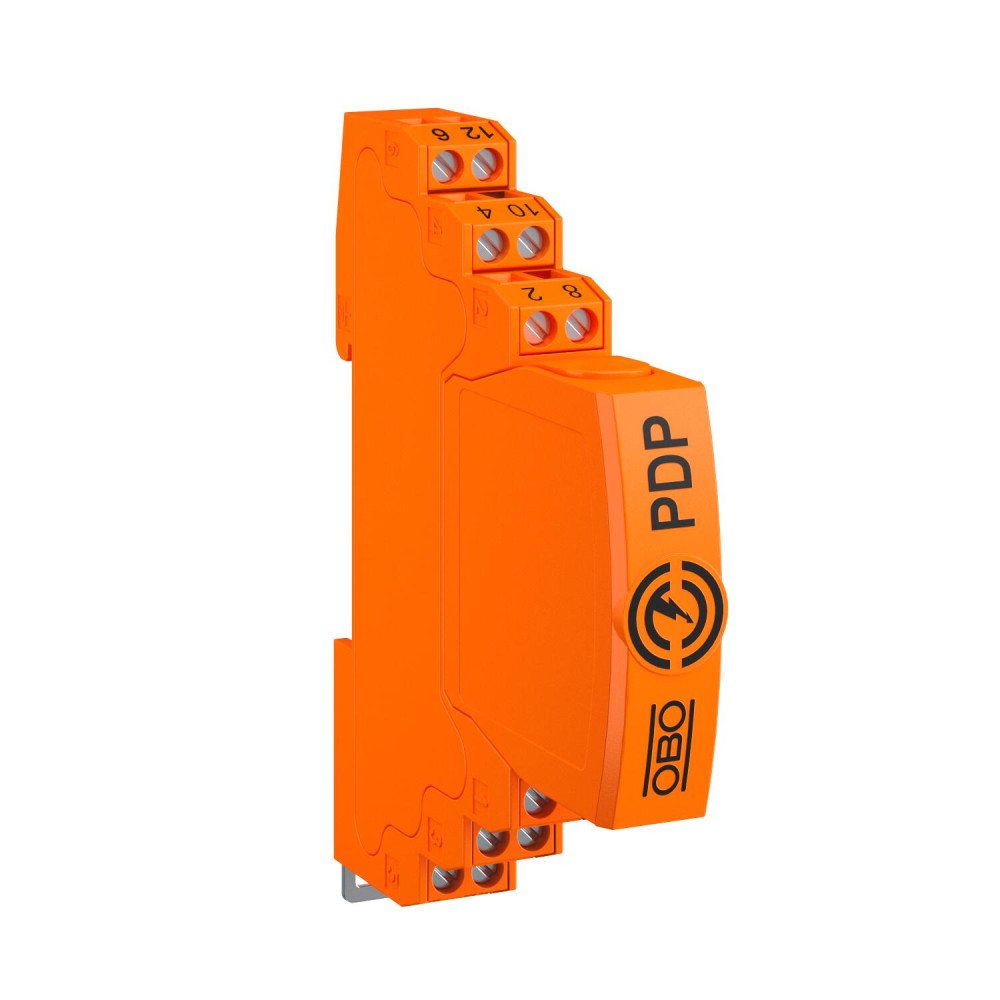

Пристрій захисту ліній передачі даних 2P 20кА 12В клас 1+2 (B+С) пряме уземлення [5080303] PDP-2-12-D OBO bettermann

Обмежувач перенапруг PDP-2-12-D, 5080303

---

Пристрій захисту ліній передачі даних, тип 1+2/D1+C2, для використання в пристроях вимірювання, регулювання та керування

• Пристрій захисту для багатожильних систем
• Пряме екранне уземлення
• Діапазон частот до 100 МГц
• Можливе уземлення через DIN-рейку або приєднувальний кабель
• Компактна ширина 12,5 мм
• Без переривання сигналу при від'єднанні змінної вставки

Застосування: універсальний захист для пристроїв передачі даних, які використовують технологію MSR.

---

Kategorie	Тип 1+2/D1+C2
SPD згідно з IEC 61643-1	клас I+II
SPD згідно з IEC 61643-21	Клас I+II/D1+C2
Ємність (жила-жила)	≤30 pF
Ємність (жила-земля)	≤30 pF
Імпульсна стійкість по C2 (загальна)	20kA
Імпульсна стійкість, жила-жила	10 kV / 5 kA
Імпульсна стійкість, жила-земля	10 kV / 5 kA
Імпульсний струм	2,5kA
Імпульсний струм (10/350) [загальний]	5kA

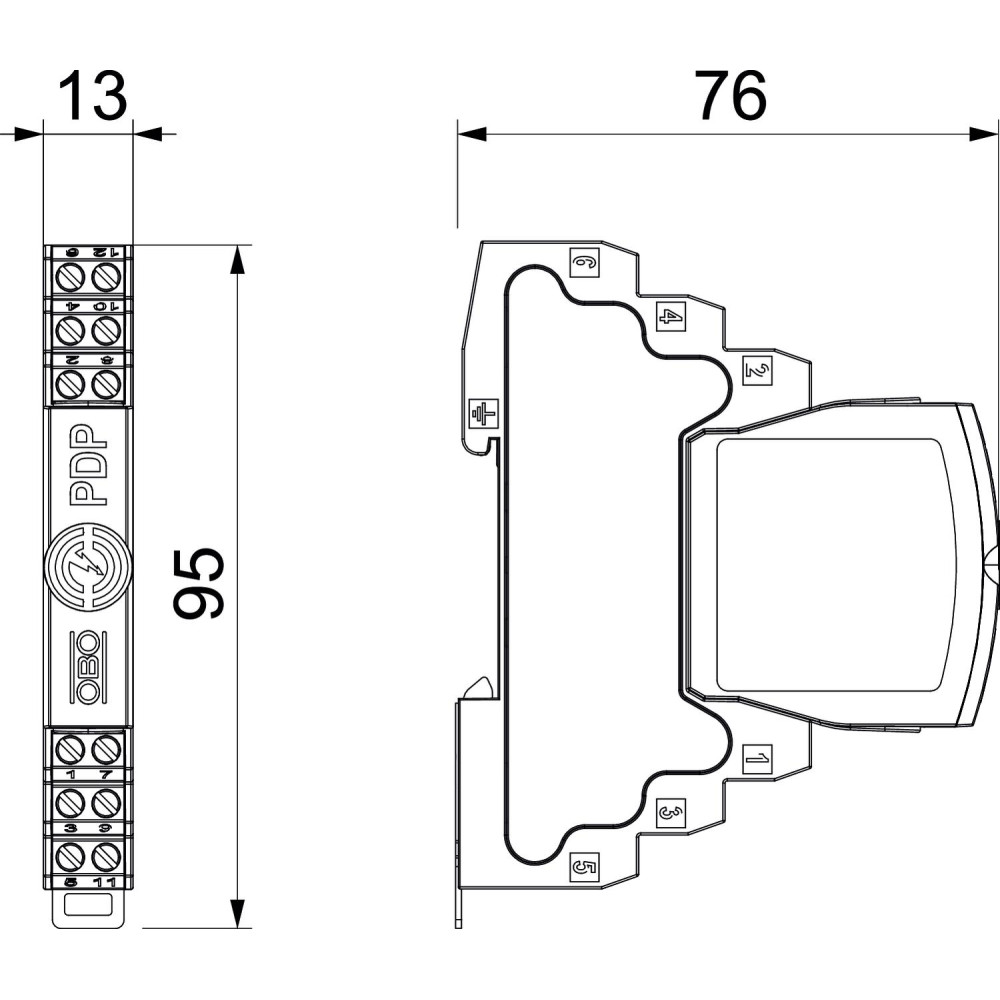

Висота	95mm
Гранична частота	100MHz
Довжина	76mm
Екранування	прямий
З підключеням екрану	так
Загальний розрядний струм (8/20)	20kA
Згасання, що вноситься (втрати на виході)	≤3dB
ЗЗБ	0→2
Кількість полюсів	2
Клас вимог згідно EN 61643-11	Тип 1+2
Конструкція	2-полюсний
мін. діапазон робочих температур	-40°C
мін. перетин багатожильного проводу	0,14mm²
мін. перетин багатожильного проводу	0,14mm²
мін. перетин підключення, жорсткий	0,14mm²
макс. діапазон робочих температур	80°C
макс. перетин багатожильного проводу	1,5mm²
макс. перетин багатожильного проводу	2,5mm²
макс. перетин підключення, жорсткий	2,5mm²
Максимальна робоча напруга AC	12V
Максимальна робоча напруга DC	16V
Монтаж, ввід/вивід	Гвинтові клеми
Номінальний розрядний струм (8/20 мкс)	10kA
Номінальний струм навантаження, ЗС	0,425A
Номінальний струм навантаження, ПС	0,6A
Поздовжній опір	1.2 ± 5%
Послідовний опір на жилу	1,2 Ω ± 5%
Рівень захисту	IP20
Рівень захисту, жила-жила	130V
Рівень захисту, жила-земля	850V
Розмір	12V
Сигналізація на прилад	немає
Стандарт для випробування	IEC 61643-21
Уземлення з допомогою:	Поєднуючий дріт/ковпачкова шина
Ширина	13mm
Штекерна система	Клема
