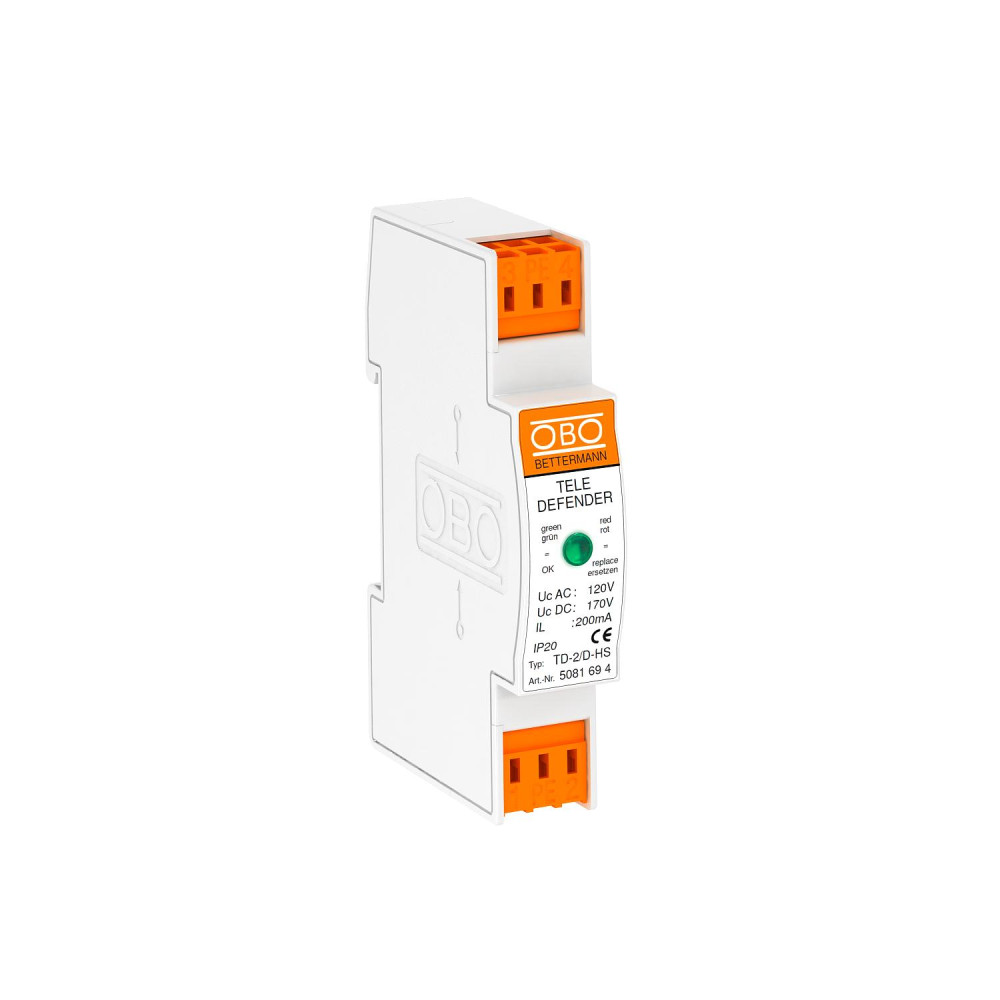

Обмежувач перенапруги SPD для систем ISDN і DSL 2P 10кА 170В DC клас 1+2+3 (D1+C2+C1) [5081694] TD-2/D-HS OBO bettermann

Обмежувач перенапруг TD-2/D-HS, 5081694

---

Пристрої захисту ліній передачі даних для телекомунікаційного обладнання

• Низький рівень захисту при високому навантаженні струму
• Безгвинтові клеми
• Оптимізована ширина смуги для надійної передачі даних
• Швидкий монтаж на DIN-рейці для телефонної лінії
• Оптична індикація справності

Застосування: DSL-системи, ISDN або аналогове телекомунікаційне обладнання

---

Kategorie	Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-21	Клас I+II+III/D1+C2+C1

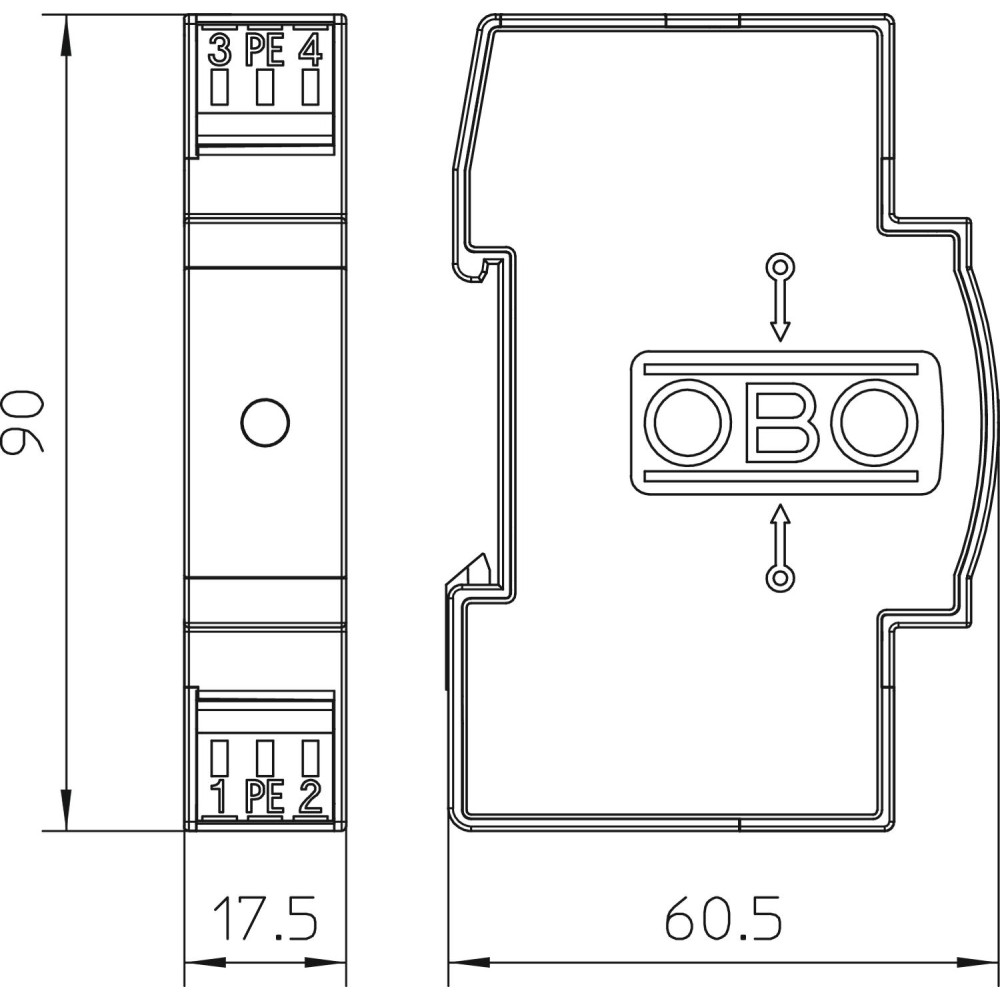

Єдність частин TE (17,5 мм)	1
Ємність (жила-жила)	<50 pF
Ємність (жила-земля)	<50 pF
Імпульсна стійкість, жила-жила	C2: 18 kV / 9 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 18 kV / 9 kA (8/20µs)
Імпульсний струм	2,5kA
Імпульсний струм (10/350) [загальний]	D1: 5kA
Версія для вибухонебезпечних зон	ні
Гранична частота	75MHz
Екранування	прямий
З підключеням екрану	ні
Загальний розрядний струм (8/20)	10kA
Згасання, що вноситься (втрати на виході)	≤3dB
ЗЗБ	0→3
Кількість полюсів	2
Колір	білий
мін. діапазон робочих температур	-40°C
мін. перетин багатожильного проводу	0,14mm²
мін. перетин багатожильного проводу	0,14mm²
мін. перетин підключення, жорсткий	0,14mm²
макс. діапазон робочих температур	80°C
макс. перетин багатожильного проводу	2,5mm²
макс. перетин багатожильного проводу	2,5mm²
макс. перетин підключення, жорсткий	2,5mm²
Максимальна робоча напруга AC	120V
Максимальна робоча напруга DC	170V
Матеріал	Пластик
Моніторинг SPD	ні
Номінальний струм навантаження, ЗС	0,14A
Номінальний струм навантаження, ПС	0,2A
Опір ізоляції	>1 MΩ
Послідовний опір на жилу	9 Ω ± 10 %
Рівень захисту	IP20
Рівень захисту, жила-жила	<300V
Рівень захисту, жила-земля	<650V
Розмір	170V
Сигналізаційний контакт	ні
Сигналізація на прилад	оптичний
Стандарт для випробування	IEC 61643-21
Тип лінії для пристрою захисту від високої напруги	Телекомунікаційна лінія
Уземлення з допомогою:	З’єднувальний кабель
Штекерна система	Клема
