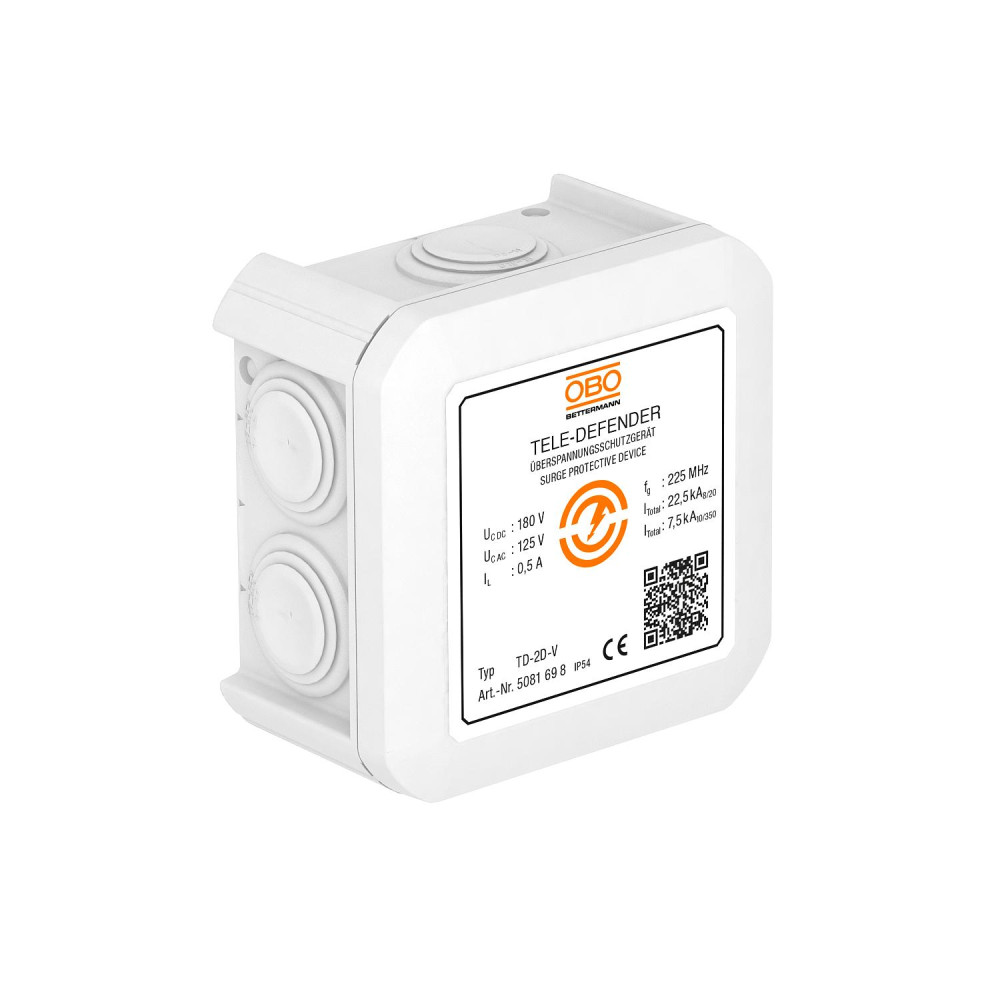

Пристрій кобінованого захисту TD-2D-V для систем VDSL 2P 22,5кА 180В DC клас 1+2+3 (D1+C2+C1) [5081698] TD-2D-V OBO bettermann

Обмежувач перенапруг TD-2D-V, 5081698

---

Пристрій кобінованого захисту ліній передачі даних для телекомунікаційного обладнання

• Низький рівень захисту при високому навантаженні струму
• Клеми «push-in» для швидкого монтажу
• Ширина смуги для надійної передачі даних до 225 МГц
• Монтаж відкритої проводки

Застосування: ідеально для DSL-систем, IP-з’єднань, ISDN або аналогового телекомунікаційного обладнання

---

Kategorie	Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-21	Клас I+II+III/D1+C2+C1
Ємність (жила-жила)	<10 pF
Ємність (жила-земля)	<20 pF
Імпульсна стійкість, жила-жила	C2: 15 kV / 7,5 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 15 kV / 7,5 kA (8/20µs)
Імпульсний струм	2,5kA
Імпульсний струм (10/350) [загальний]	D1: 7,5kA
Версія для вибухонебезпечних зон	ні
Гранична частота	225MHz
Екранування	прямий
З підключеням екрану	так
Загальний розрядний струм (8/20)	22,5kA
Згасання, що вноситься (втрати на виході)	≤3dB
ЗЗБ	0→3
Кількість полюсів	2
Колір	білий
мін. діапазон робочих температур	-40°C
мін. перетин багатожильного проводу	0,14mm²
мін. перетин багатожильного проводу	0,14mm²
мін. перетин підключення, жорсткий	0,08mm²
макс. діапазон робочих температур	80°C
макс. перетин багатожильного проводу	1mm²
макс. перетин багатожильного проводу	1mm²
макс. перетин підключення, жорсткий	1,5mm²
Максимальна робоча напруга AC	125V
Максимальна робоча напруга DC	180V
Матеріал	Пластик
Моніторинг SPD	ні
Номінальний струм навантаження, ЗС	0,35A
Номінальний струм навантаження, ПС	0,5A
Опір ізоляції	>10 MΩ
Послідовний опір на жилу	2,2 Ω ± 5 %
Рівень захисту	IP54
Рівень захисту, жила-жила	<350V
Рівень захисту, жила-земля	<600V
Розмір	180V
Сигналізаційний контакт	ні
Сигналізація на прилад	без
Стандарт для випробування	IEC 61643-21
Тип лінії для пристрою захисту від високої напруги	Телекомунікаційна лінія
Штекерна система	Клема
