Пристрій кобінованого захисту TD-4/I для систем ISDN і DSL 4P 12,5кА 170В клас 1+2+3 (D1+C2+C1) [5081690] TD-4/I OBO bettermann

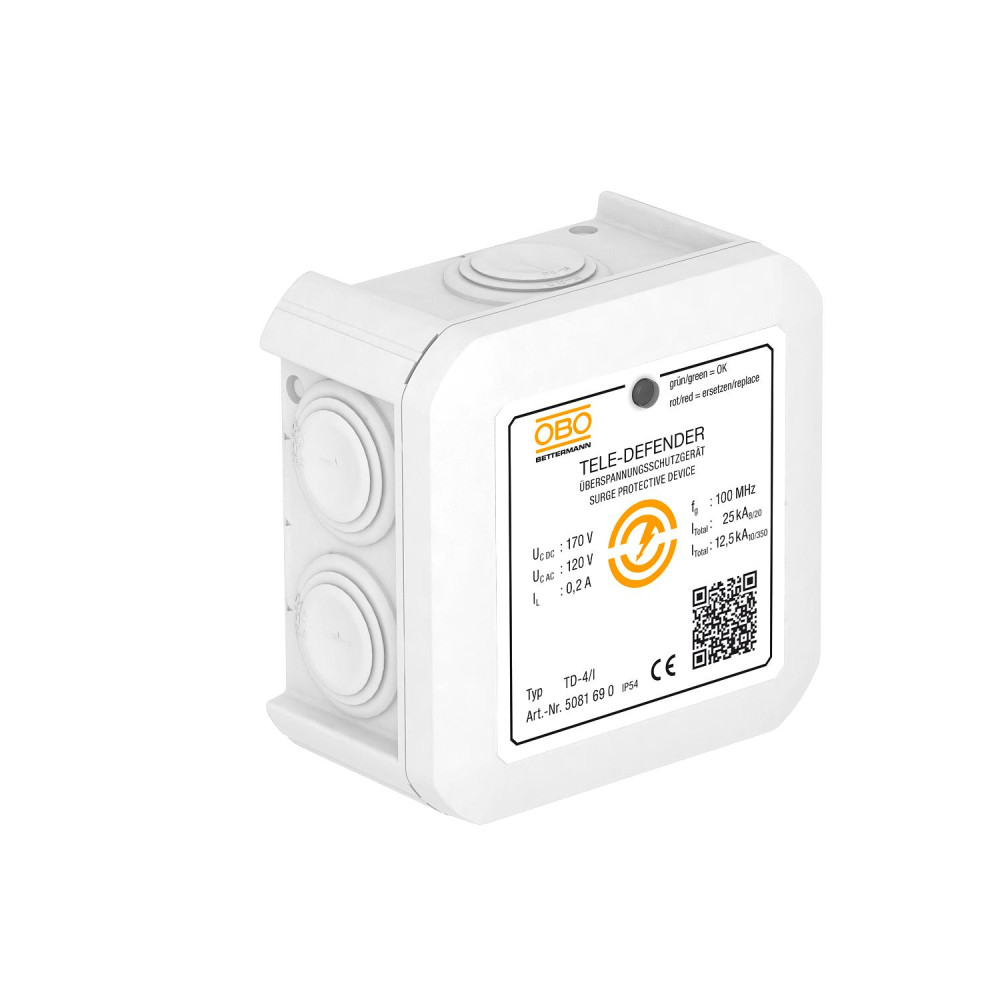

Обмежувач перенапруг TD-4/I, 5081690

---

Пристрій захисту ліній передачі даних для телекомунікаційного обладнання

• Низький рівень захисту при високому навантаженні струму
• Клеми «push-in» для швидкого монтажу
• Оптимізована ширина смуги для надійної передачі даних
• Монтаж відкритої проводки
• Оптична індикація справності

Застосування: DSL-системи, ISDN або аналогове телекомунікаційне обладнання

---

Kategorie	Тип 1+2+3/D1+C2+C1
SPD згідно з IEC 61643-21	Клас I+II+III/D1+C2+C1
Ємність (жила-жила)	<50 pF
Ємність (жила-земля)	<10 pF
Імпульсна стійкість, жила-жила	C2: 18 kV / 9 kA (8/20µs)
Імпульсна стійкість, жила-земля	C2: 18 kV / 9 kA (8/20µs)
Імпульсний струм	2,5kA
Імпульсний струм (10/350) [загальний]	D1: 12,5kA
Версія для вибухонебезпечних зон	ні
Гранична частота	100MHz
Екранування	непрямий
З підключеням екрану	так
Загальний розрядний струм (8/20)	25kA
Згасання, що вноситься (втрати на виході)	≤3dB
ЗЗБ	0→3
Кількість полюсів	4
Колір	білий
мін. діапазон робочих температур	-40°C
мін. перетин багатожильного проводу	0,14mm²
мін. перетин багатожильного проводу	0,14mm²
мін. перетин підключення, жорсткий	0,14mm²
макс. діапазон робочих температур	80°C
макс. перетин багатожильного проводу	0,75mm²
макс. перетин багатожильного проводу	0,75mm²
макс. перетин підключення, жорсткий	0,75mm²
Максимальна робоча напруга AC	120V
Максимальна робоча напруга DC	170V
Матеріал	Пластик
Моніторинг SPD	ні
Номінальний струм навантаження, ЗС	0,14A
Номінальний струм навантаження, ПС	0,2A
Опір ізоляції	>1 MΩ
Послідовний опір на жилу	9 Ω ± 10 %
Рівень захисту	IP54
Рівень захисту, екран-земля, (S-PE)	850V
Рівень захисту, жила-жила	<300V
Рівень захисту, жила-земля	<650V
Розмір	170V
Сигналізаційний контакт	ні
Сигналізація на прилад	оптичний
Стандарт для випробування	IEC 61643-21
Тип лінії для пристрою захисту від високої напруги	Телекомунікаційна лінія
Штекерна система	RJ11
