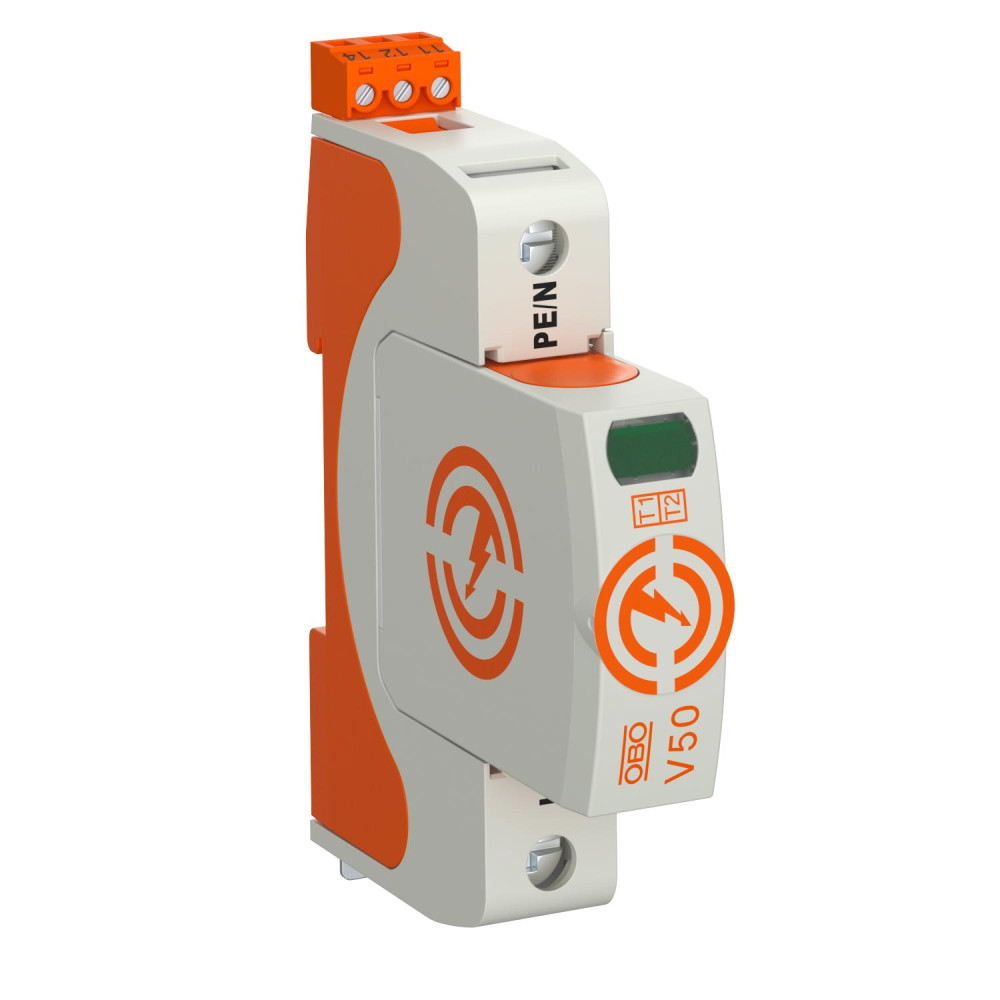

Обмежувач перенапруги 1P 50кА 280В клас 1+2 (B+С) з FS контактом [5093502] V50-1+FS-280 OBO bettermann

Обмежувач перенапруг Тип I + II V50-1+FS-280, 5093502

---

SPD, тип 1+2

• Для зрівнювання потенціалів блискакозахисту згідно VDE 0185-305 (IEC 62305)
• Витримуваний струм блискавки 12,5 кА (10/350) на полюс і до 50 кА (10/350) загальний
• Змінна вставка з термодинамічним розчіплювачем та оптичною індикаціє справності
• Фіксація вставки із захистом від вібрації та кодуванням напруги
• Пластик згідно з UL 94 V-0 (без галогенів)
• Варіанти FS мають безпотенціальний перемикаючий контакт для дистанційної сигналізації
* Комплектний = верхня та нижня частини

---

SPD згідно UL 1449	Тип 4
SPD згідно з IEC 61643-1	клас I+II
Імпульсний струм блискавки (10/350 мкс)	12,5kA
Вбудований запобіжник	ні
Виконання полюсів	1
Вуглецевий слід CO₂ (GWP) від колиски до воріт	0,3819 кг CO₂e / 1 Шт.
Дистанційна сигналізація	так
Дозволи	VDE
Залишкова напруга [L-N] @ 12,5 кА	1kV
Залишкова напруга [L-N] @ 1 кА	0,7kV
Залишкова напруга [L-N] @ 5 кА	0,8kV
Кількість полюсів	1
Клас вимог згідно EN 61643-11	Тип 1+2
Комутаційна здатність контактів FS (AC)	230 V; 0,5 A
Комутаційна здатність контактів FS (DC)	230 V; 0,1 A / 75 V; 0,5 A
Контакти дистанційної сигналізації (FS)	Перемикач
Конфігурація мережі TN	так
Конфігурація мережі TN-C	так
Конфігурація мережі TN-C-S	так
Конфігурація мережі TN-S	так
Конфігурація мережі TT	так
мін. перетин підключень на клемах FM	21AWG
мін. перетин підключень на клемах FM	0,5mm²
Мін. перетин приєднувального проводу (тонкожильний)	1,5mm²
Мін. перетин приєднувального проводу (тонкожильний)	16AWG
Мін. робоча температура	-40°C
Мінімальна відстань	1,5mm
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	16AWG
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	1,5mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	2AWG
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	35mm²
Макс. захист від надструмів зі сторони мережі	160 A gL/gG
макс. перетин підключень на клемах FM	1,5mm²
макс. перетин підключень на клемах FM	16AWG
Макс. перетин приєднувального проводу (тонкожильний)	35mm²
Макс. перетин приєднувального проводу (тонкожильний)	2AWG
Макс. робоча температура	80°C
Максимальна робоча напруга (L-N)	280V
Максимальна робоча напруга AC	280V
Максимальне запобігання	160A
Максимальний імпульсний струм витоку (8/20 мкс)	50kA
Максимальний імпульсний струм витоку (8/20 мкс) [L-N]	50kA
Матеріал	Поліамід
Матеріал корпусу компонентів захисту від перенапруги	PA UL 94 V-0
Момент затягування	4Nm
Напруга TOV [L-N] – режим безпечного виходу з ладу– 120 хв	440V
Напруга TOV [L-N] – режим стійкості – 5 с	335V
Номінальна напруга AC (50/60 Гц)	230V
Номінальний розрядний струм (8/20 мкс)	30kA
Номінальний розрядний струм (8/20 мкс) [L-N]	30kA
Продувний	ні
Рівень захисту	IP20
Рівень захисту [L-N]:	≤1,3
Розмір	280V
Сигналізація на прилад	оптичний
Спосіб монтажу	DIN рейка, 35 мм
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі	50 kA eff
Тип лінії для пристрою захисту від високої напруги	Лінія електропередачі AC
Тип мережі	TN
Час реагування	<25ns
