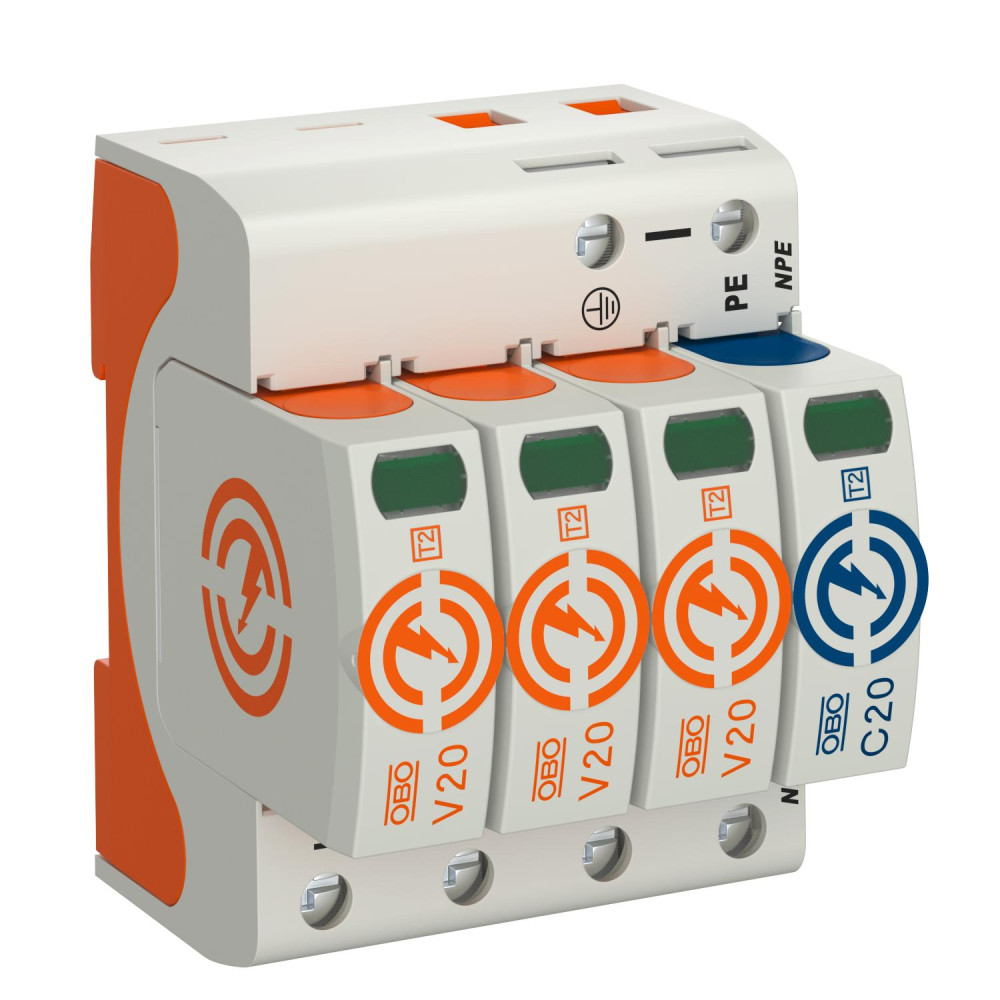

Обмежувач перенапруги 3P+N/PE 60кА 320В клас 2 (С) [5095263] Т-2 V20-3+NPE-320 OBO bettermann

Обмежувач перенапруг Тип II Т-2 V20-3+NPE-320, 5095263

---

SPD, тип 2

• Для зрівнювання потенціалів блискавкозахисту згідно VDE 0185-305 (ДСТУ EN 62305)
• Витримуваний струм до 40 кА (8/20) на полюс
• Змінна вставка з термодинамічним розчіплювачем й оптичною індикацією справності
• Фіксація вставки із захистом від вібрації та кодуванням напруги
• Пластик згідно UL 94 V-0
• Варіанти FS мають безпотенціальний перемикаючий контакт для дистанційної сигналізації

Застосування: зрівнювання потенціалів у головних і вторинних розподільчих мережах.

---

SPD згідно UL 1449	Тип 4
SPD згідно з IEC 61643-1	клас II
Вбудований запобіжник	ні
Виконання полюсів	3+N/PE
Вуглецевий слід CO₂ (GWP) від колиски до воріт	1,2159 кг CO₂e / 1 Шт.
Дистанційна сигналізація	ні
Дозволи	VDE
Загальний рівень захисту L-PE]	1,7kV
Залишкова напруга [L-N] @ 1 кА	1kV
Залишкова напруга [L-N] @ 5 кА	1,2kV
Здатність до гасіння супроводжуючого струму (eff) [N-PE]	0,1kA
Кількість полюсів	4
Клас вимог згідно EN 61643-11	Тип 2
Клас випробування, тип 2	так
Конфігурація мережі TN	так
Конфігурація мережі TN-C-S	так
Конфігурація мережі TN-S	так
Конфігурація мережі TT	так
Мін. перетин приєднувального проводу (тонкожильний)	1,5mm²
Мін. перетин приєднувального проводу (тонкожильний)	16AWG
Мін. робоча температура	-40°C
Мінімальна відстань	1,5mm
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	1,5mm²
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	16AWG
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	2AWG
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	35mm²
Макс. захист від надструмів зі сторони мережі	160 A gL/gG
Макс. перетин приєднувального проводу (тонкожильний)	2AWG
Макс. перетин приєднувального проводу (тонкожильний)	35mm²
Макс. робоча температура	80°C
Максимальна робоча напруга (L-N)	320V
Максимальна робоча напруга AC	320V
Максимальне запобігання	160A
Максимальний імпульсний струм витоку (8/20 мкс)	40kA
Максимальний імпульсний струм витоку (8/20 мкс) [L-N]	40kA
Максимальний імпульсний струм витоку (8/20 мкс) [N-PE]	60kA
Матеріал корпусу компонентів захисту від перенапруги	PA UL 94 V-0
Момент затягування	4Nm
Найвища напруга при тривалому навантаженні (N-PE)	255V
Напруга TOV [L-N] – режим безпечного виходу з ладу– 120 хв	440V
Напруга TOV [L-N] – режим стійкості – 5 с	335V
Напруга TOV [N-PE] – режим стійкості – 200 мс	1200V
Номінальна напруга AC (50/60 Гц)	230V
Номінальний розрядний струм (8/20 мкс)	20kA
Номінальний розрядний струм (8/20 мкс) [L-N]	20kA
Номінальний розрядний струм (8/20 мкс) [N-PE]	40kA
Продувний	ні
Рівень захисту	IP20
Рівень захисту [L-N]:	≤1,4
Розмір	320V
Сигналізація на прилад	оптичний
Спосіб монтажу	DIN рейка, 35 мм
Стійкість до коротких замикань	так
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі	50 kA eff
Сумарний розрядний струм (8/20 мкс)	60kA
Тип лінії для пристрою захисту від високої напруги	Лінія електропередачі AC
Тип мережі	Прочее
Час реагування	<25ns
