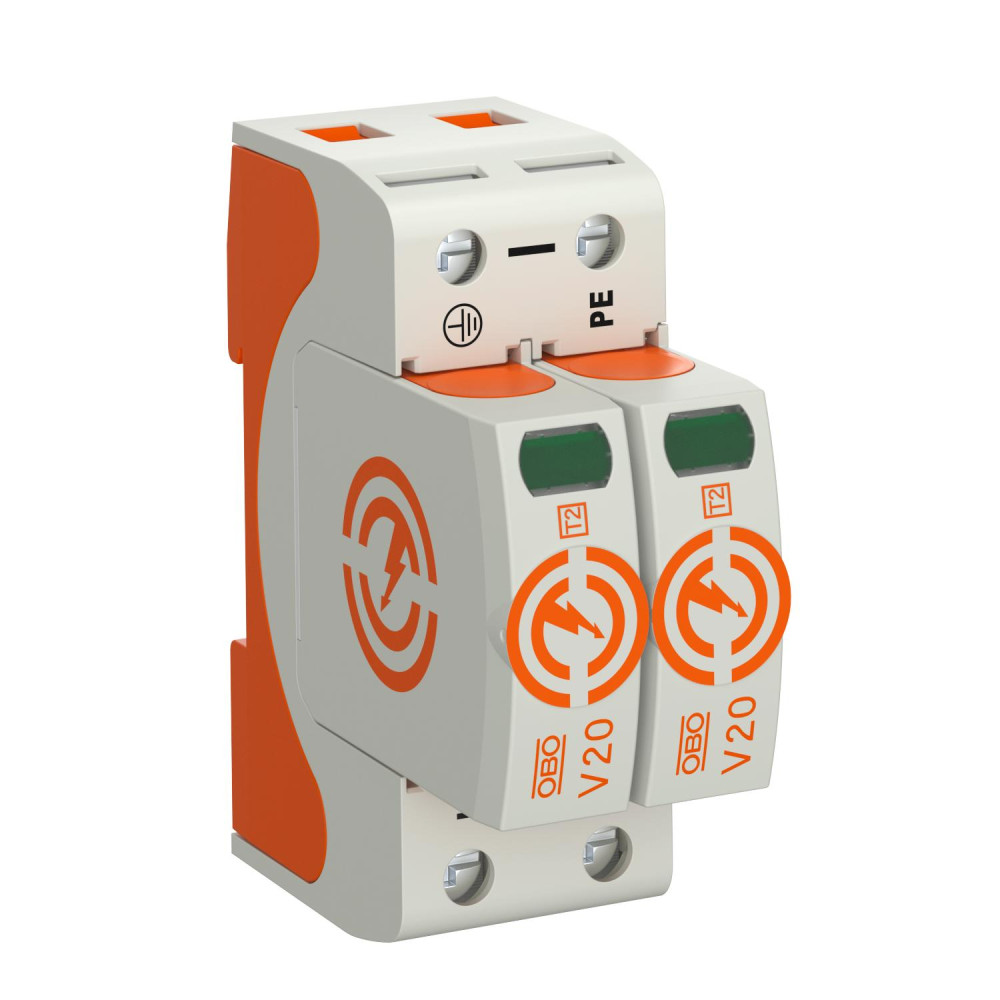

Обмежувач перенапруги 2P 80кА 150В клас 2 (С) [5095152] V20-2-150 OBO bettermann

Обмежувач перенапруг Тип II V20-2-150, 5095152

---

Розрядник високої напруги, тип 2

• Для зрівнювання потенціалів із метою захисту від високої напруги VDE 0100-443 (IEC 60364-4-44)
• Імпульсна пропускна здатність до 40 кА (8/20) на полюс завдяки високопродуктивним варисторам
• Модульний вставний розрядник із пристроєм відокремлювання й оптичним індикатором стану
• Функція фіксації із захистом від вібрації та кодуванням напруги
• Пластик згідно з UL 94 V-0
• Варіанти FS мають безпотенціальний контакт перемикання для дистанційного сигналізування

Застосування: зрівнювання потенціалів у головних і допоміжних розподільних мережах.

---

SPD згідно UL 1449	Тип 4
SPD згідно з IEC 61643-1	клас II
Вбудований запобіжник	ні
Виконання полюсів	2
Вуглецевий слід CO₂ (GWP) від колиски до воріт	0,6629 кг CO₂e / 1 Шт.
Дистанційна сигналізація	ні
Дозволи	VDE
Залишкова напруга [L-N] @ 1 кА	0,5kV
Залишкова напруга [L-N] @ 5 кА	0,6kV
Кількість полюсів	2
Клас вимог згідно EN 61643-11	Тип 2
Клас випробування, тип 2	так
Конфігурація мережі TN	так
Конфігурація мережі TN-C	так
Мін. перетин приєднувального проводу (тонкожильний)	1,5mm²
Мін. перетин приєднувального проводу (тонкожильний)	16AWG
Мін. робоча температура	-40°C
Мінімальна відстань	1,5mm
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	1,5mm²
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	16AWG
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	35mm²
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	2AWG
Макс. захист від надструмів зі сторони мережі	160 A gL/gG
Макс. перетин приєднувального проводу (тонкожильний)	2AWG
Макс. перетин приєднувального проводу (тонкожильний)	35mm²
Макс. робоча температура	80°C
Максимальна робоча напруга (L-N)	150V
Максимальна робоча напруга AC	150V
Максимальне запобігання	160A
Максимальний імпульсний струм витоку (8/20 мкс)	40kA
Максимальний імпульсний струм витоку (8/20 мкс) [L-N]	40kA
Матеріал корпусу компонентів захисту від перенапруги	PA UL 94 V-0
Момент затягування	4Nm
Напруга TOV [L-N] – режим безпечного виходу з ладу– 120 хв	230V
Напруга TOV [L-N] – режим стійкості – 5 с	175V
Номінальна напруга AC (50/60 Гц)	120V
Номінальний розрядний струм (8/20 мкс)	20kA
Номінальний розрядний струм (8/20 мкс) [L-N]	20kA
Продувний	ні
Рівень захисту	IP20
Рівень захисту [L-N]:	≤0,8
Розмір	150V
Сигналізація на прилад	оптичний
Спосіб монтажу	DIN рейка, 35 мм
Стійкість до коротких замикань	так
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі	50 kA eff
Сумарний розрядний струм (8/20 мкс)	80kA
Тип лінії для пристрою захисту від високої напруги	Лінія електропередачі AC
Тип мережі	Прочее
Час реагування	<25ns
