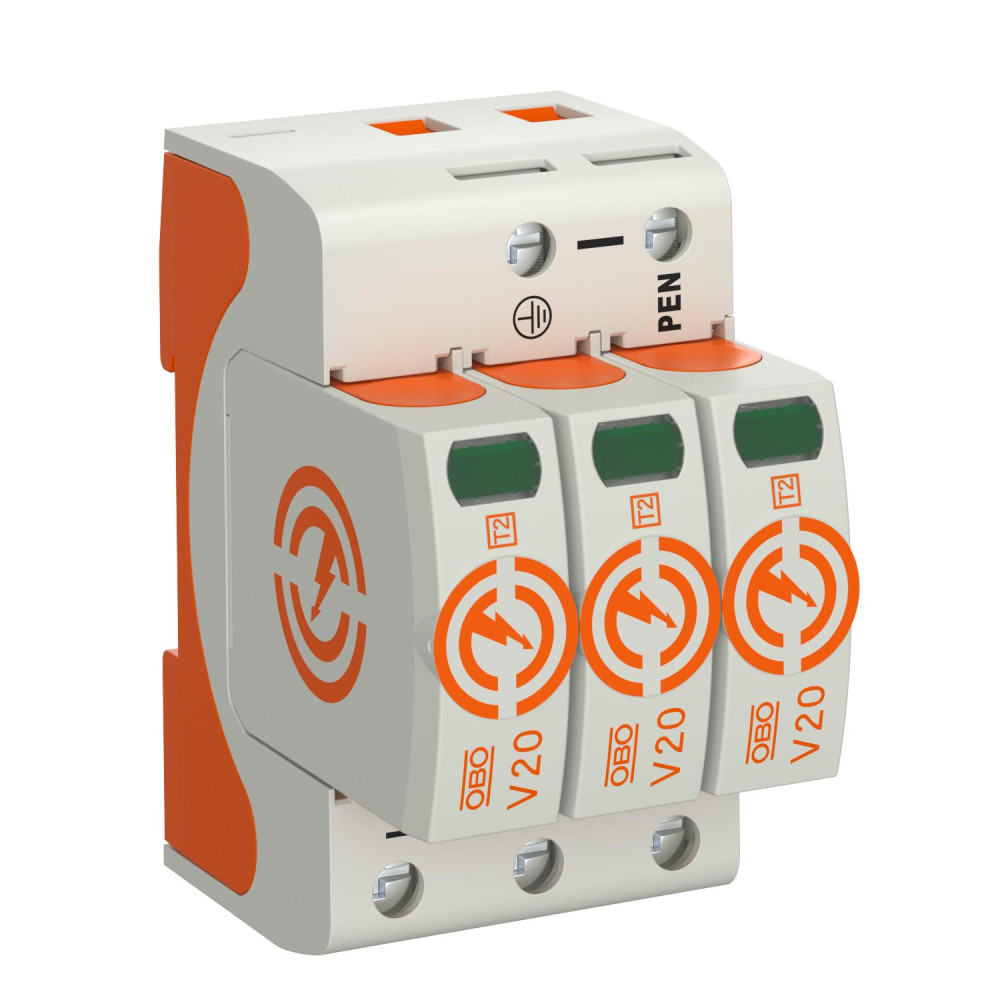

Обмежувач перенапруги 3P 120кА 280В клас 2 (С) [5095163] V20-3-280 OBO bettermann

Обмежувач перенапруг Тип II V20-3-280, 5095163

---

SPD, тип 2

• Для зрівнювання потенціалів блискавкозахисту згідно VDE 0185-305 (ДСТУ EN 62305)
• Витримуваний струм до 40 кА (8/20) на полюс
• Змінна вставка з термодинамічним розчіплювачем й оптичною індикацією справності
• Фіксація вставки із захистом від вібрації та кодуванням напруги
• Пластик згідно UL 94 V-0
• Варіанти FS мають безпотенціальний перемикаючий контакт для дистанційної сигналізації

Застосування: зрівнювання потенціалів у головних і вторинних розподільчих мережах.

---

SPD згідно UL 1449	Тип 4
SPD згідно з IEC 61643-1	клас II
Вбудований запобіжник	ні
Виконання полюсів	3
Вуглецевий слід CO₂ (GWP) від колиски до воріт	0,8831 кг CO₂e / 1 Шт.
Дистанційна сигналізація	ні
Дозволи	VDE
Залишкова напруга [L-N] @ 1 кА	0,8kV
Залишкова напруга [L-N] @ 5 кА	1kV
Кількість полюсів	3
Клас вимог згідно EN 61643-11	Тип 2
Клас випробування, тип 2	так
Конфігурація мережі TN	так
Конфігурація мережі TN-C	так
Мін. перетин приєднувального проводу (тонкожильний)	16AWG
Мін. перетин приєднувального проводу (тонкожильний)	1,5mm²
Мін. робоча температура	-40°C
Мінімальна відстань	1,5mm
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	1,5mm²
Мінімальний діаметр монтажного проводу (з однією/багатьма жилами)	16AWG
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	2AWG
Макс. діаметр монтажного проводу (з однією/багатьма жилами)	35mm²
Макс. захист від надструмів зі сторони мережі	160 A gL/gG
Макс. перетин приєднувального проводу (тонкожильний)	35mm²
Макс. перетин приєднувального проводу (тонкожильний)	2AWG
Макс. робоча температура	80°C
Максимальна робоча напруга (L-N)	280V
Максимальна робоча напруга AC	280V
Максимальне запобігання	160A
Максимальний імпульсний струм витоку (8/20 мкс)	40kA
Максимальний імпульсний струм витоку (8/20 мкс) [L-N]	40kA
Матеріал корпусу компонентів захисту від перенапруги	PA UL 94 V-0
Момент затягування	4Nm
Напруга TOV [L-N] – режим безпечного виходу з ладу– 120 хв	440V
Напруга TOV [L-N] – режим стійкості – 5 с	335V
Номінальна напруга AC (50/60 Гц)	230V
Номінальний розрядний струм (8/20 мкс)	20kA
Номінальний розрядний струм (8/20 мкс) [L-N]	20kA
Продувний	ні
Рівень захисту	IP20
Рівень захисту [L-N]:	≤1,3
Розмір	280V
Сигналізація на прилад	оптичний
Спосіб монтажу	DIN рейка, 35 мм
Стійкість до коротких замикань	так
Стійкість до коротких замикань з макс. захистом від надструмів зі сторони мережі	50 kA eff
Сумарний розрядний струм (8/20 мкс)	120kA
Тип лінії для пристрою захисту від високої напруги	Лінія електропередачі AC
Тип мережі	Прочее
Час реагування	<25ns
