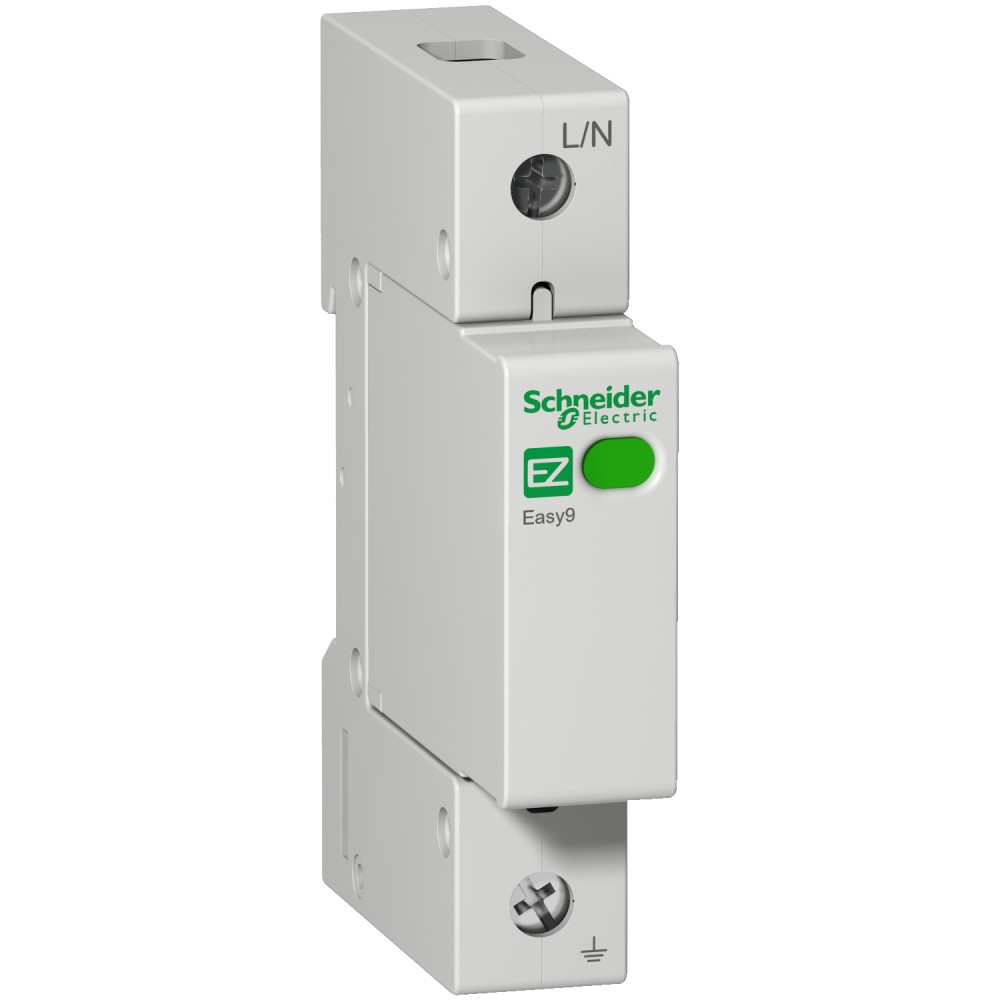

Обмежувач перенапруги 1P 20кА 275В клас 2 (C) [EZ9L33120] EZ9 Schneider Electric

EZ9 Захист імпульсних перенапруг 1Р/20кА/10кА/1,3кВ, EZ9L33120

---

Пристрій захисту від імпульсних перенапруг (ПЗІП) Easy9 - це низьковольтне модульне обладнання. Максимальний струму розряду Imax 20 кА, пристрій рекомендований для середнього рівня ризику. Захист цього ПЗІП необхідно забезпечити автоматичним вимикачем на 25 А з кривою С. Максимальна безперервна робоча напруга Uc становить 275 В змінного струму в звичайному режимі (L/PE або N/PE). Номінальний струм розряду In становить 10 кА. Максимальний рівень захисту від напруги Up становить 1,3 кВ. Призначений для встановлення на DIN-рейку. Його ширина становить 2 модулі по 9 мм. Відповідно до стандарту IEC 60529, ступінь захисту IP40 при встановленні в модульну шафу. Робоча температура від -5°C до 60°C. Температура зберігання від -5°C до 70°C. Цей продукт повністю відповідає стандарту IEC 61643-11.

---

Назва пристрою	ПЗІП Easy9
Опис полюсів	1P
Монтажна опора	DIN-рейка
Ширина	18 мм
Висота	90 мм
Глибина	66.2 мм
Ступінь захисту	IP20 на терміналі
Спосіб кріплення	Затисканням
Колір	Сірий (RAL 7035)
Момент затягування	3.5-3.5 Н.м
Кількість модулів Ш = 9 мм	2
Робоча температура навколишнього середовища	-5-60 °C
Клеми підключення	Термінал тунельного типу (Зворотній бік) 5-35 мм2 Твердий або гнучкий
Стандарти	МЕК 61643-11
Технологія розрядника	MOV
Тип класу розрядника	тип 2
Дистанційна сигналізація	відсутній
Номінальний розряд струму	Звичайний режим: 10 кА (N/PE)
Система заземлення	TN
[Uc] максимальна тривала робоча напруга	Звичайний режим: 275 В N/PE
Максимальний струм розряду	Звичайний режим: 20 кА N/PE
Тип пристрою вимкнення	Зв'язаний автоматичний вимикач на 230 В
Час реакції	<= 25 нс
Максимальний рівень напруги захисту [Up]	Звичайний режим <1.3 кВ тип 2 L/PE
Тип розрядника	Електророзподільна мережа
Країна виробник	Китай
Виробник	Schneider Electric
