Ограничитель перенапряжения 2P 40кА 800В класc 2 (С) (PV систем) [A9L40271] IPRD PV Schneider Electric

Обмежувач перенапруг IPRD PV Т2 40R 800В, A9L40271

---

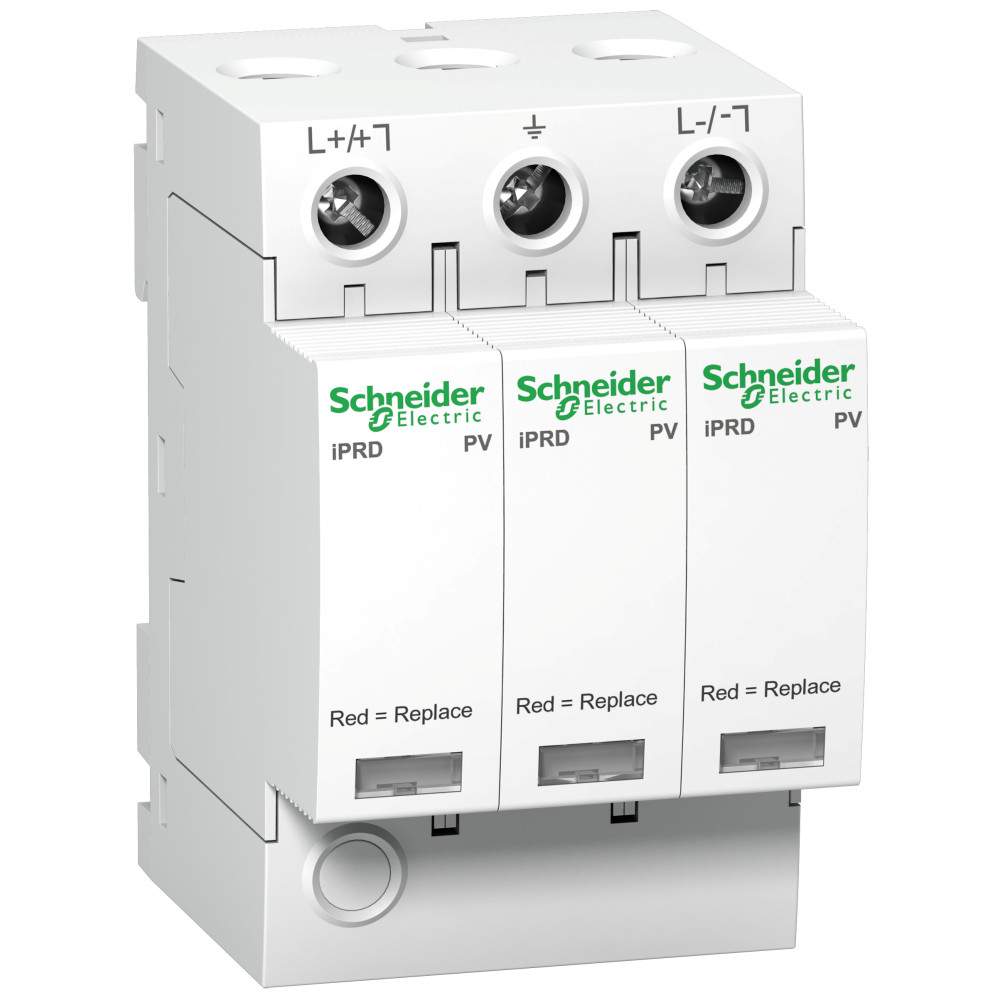

Acti9 iPRD-DC 40r это устройство защиты от импульсных перенапряжений (УЗИП) для двухполюсных фотоэлектрических установок. Позволяет быстро заменить поврежденные картриджи. Общий ток разряда составляет 40 кА. Номинальный ток разряда составляет 15 кА. Данное устройство типа 2 рекомендуется для защиты от косвенных ударов молнии. Ограничители перенапряжения с индикацией r имеют дистанционную передачу информации. Его можно перевернуть, чтобы кабели фазы/нейтрали/заземления могли входить через верх или вниз. Максимальное непрерывное рабочее напряжение Uc составляет 800 В постоянного тока. Уровень защиты Up составляет 3 кВ в дифференциальном режиме и общем режиме. Номинальное рабочее напряжение Ue составляет 800 В постоянного тока +/- 10%. Цвет изделия белый (RAL9003). Размеры: (Ш) 54 мм х (В) 85 мм х (Г) 69 мм. Его ширина составляет 4 модуля по 9 мм. Вес 400г. Степень защиты IP20 и IP40 при установке в щит. Рабочая температура от -25°C до 60°C. Температура хранения от -40 до 85°C. Этот продукт отвечает стандартам UTE C 61470-51 и EN 50539-11:2013.

---

Назва продукту	Acti9 iPRD PV-DC
Технология разрядника	MOV
Описание полюсов	2P
Тип класса разрядника	тип 2
Номинальный разряд тока	15 кА
Способ крепления	Зажимом
Степень ударозащиты	IK03
Ширина	54 мм
Глубина	69 мм
Высота	85 мм
Масса нетто	400 г
Рабочая температура окружающей среды	-25-60 °C
Стандарты	UTE C 61740-51
Количество модулей Ш = 9 мм	6
Напряжение цепи сигнализации	переменный ток: 250 В 50/60 Гц
[Uc] максимальное длительное рабочее напряжение	Обычный режим: 800 В L-/PE
Максимальный ток разряда	40 кА
Клеммы подключения	Терминал туннельного типа 2.5-16 мм2 Гибкий многожильный
Длина зачистки проводов	14 мм
Тип устройства отключения	встроенный разъединитель
Температура окружающего воздуха для хранения	-40-85 °C
Относительная влажность	5-95 %
Максимальный уровень напряжения защиты [Up]	Обычный режим <3 кВ тип 2 L-/PE
Тип разрядника	Электрораспределительная сеть
[Ue] номинальное рабочее напряжение	800 В +/- 10 % ПОСТОЯННЫЙ ТОК
Цвет	Белый (RAL 9003)
Момент затяжки	3.5-3.5 Н.м
Местная сигнализация	Белый/красный Сигнализовать
Время реакции	<= 25 нс
Сигнальные контакты	1 SD (1 C/O)
[Uoc] напряжение открытого контура	666 В
Производитель	Schneider Electric
Страна производитель	Китай
