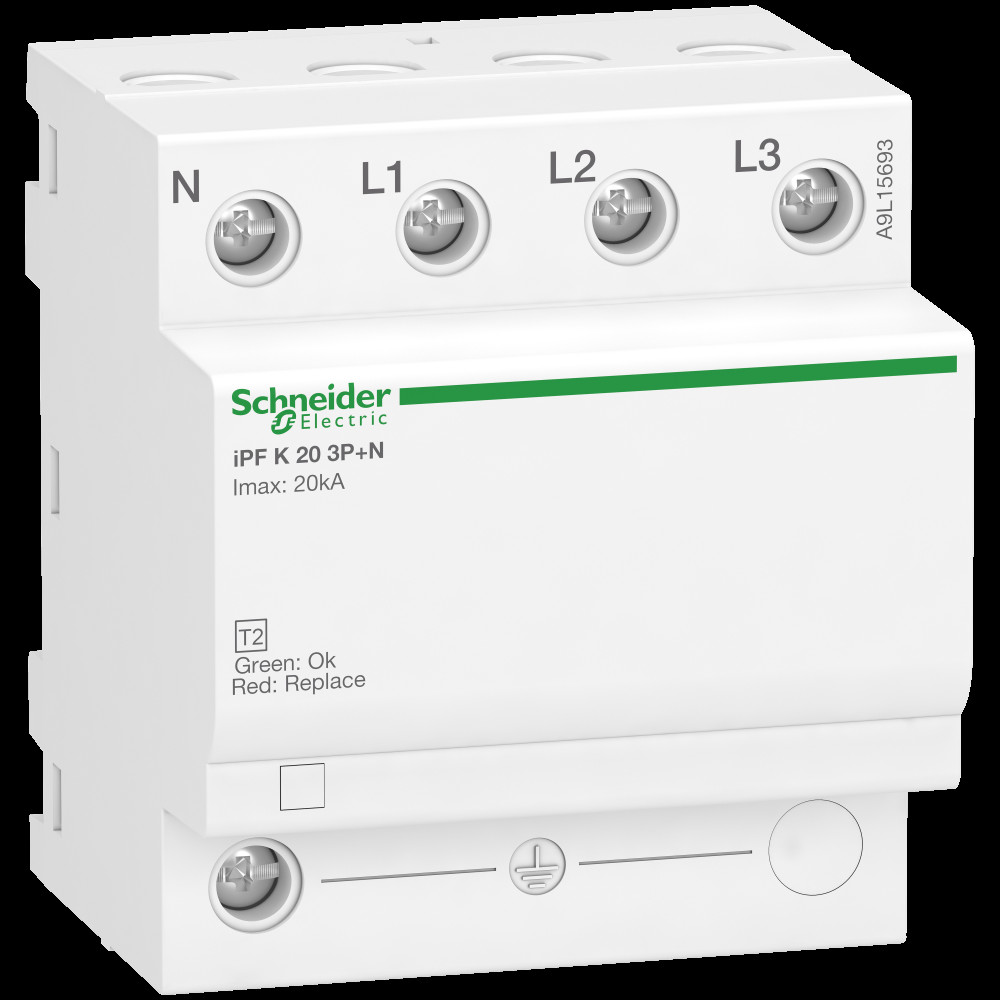

Ограничитель перенапряжения 3P+N 20кА 230В класc 2 (С) [A9L15693] iPF20 Schneider Electric

Ограничитель перенапряжения iPF20 20кА 340V 3P N, A9L15693

---

Acti9 iPF K 20 – это устройство защиты от импульсных перенапряжений (УЗИП) для установок 3P+N. Максимальный ток разряда Imax составляет 20 кА. Номинальный ток разряда составляет 5 кА. Серия многополюсных УЗИП приспособлена для систем заземления TT, TN-S, TN-C. Входная защита от перенапряжений типа 2 рекомендуется для среднего риска. Максимальное непрерывное рабочее напряжение Uc в обычном режиме составляет 260 В переменного тока между нейтралью и землей и 340 В переменного тока между фазой и землей. Максимальное непрерывное рабочее напряжение Uc в дифференциальном режиме (между фазой и нейтралью) составляет 340 В переменного тока. Уровень защиты от повышения напряжения составляет 1,5 кВ в общем режиме (между нейтралью и землей) и 1,1 кВ в дифференциальном режиме (между фазой и нейтралью). Номинальное рабочее напряжение Ue составляет 230 В переменного тока или 400 В переменного тока +/- 10%. Цвет товара белый (RAL9003). Размеры: (Ш) 72 мм х (В) 81 мм х (Г) 69 мм. Вес 420г. Степень защиты IP20 и IP40 при установке в щит. Рабочая температура от -25°C до 60°C. Температура хранения от -40 до 85°C. Соответствует стандартам EN 61643-11 и МЕК 61643-11.

---

Назва продукту	Acti9 iPF K
Технология разрядника	MOV + GDT
Описание полюсов	3P + N
Тип класса разрядника	тип 2
Номинальный разряд тока	Дифференциальный режим: 5 кА (L/N)
Система заземления	TN-S
Способ крепления	Зажимом (DIN-рейка)
Степень ударозащиты	IK03 в соответствии с МЕК 62262
Ширина	72 мм
Глубина	69 мм
Высота	81 мм
Масса нетто	420 г
Рабочая температура окружающей среды	-25-60 °C
[Ut] временное перенапряжение	1453 В L/PE 200 мс устойчивость
Дистанционная сигнализация	отсутствует
Стандарты	МЕК 61643-11:2011
Количество модулей Ш = 9 мм	8
Напряжение цепи сигнализации	0.25 A/250 В переменный ток 50/60 Гц
[Uc] максимальное длительное рабочее напряжение	Дифференциальный режим: 340 В L/N
Максимальный ток разряда	Дифференциальный режим: 20 кА L/N
Клеммы подключения	Терминал туннельного типа (сверху или снизу) 16-16 мм2 гибкий с зажимом
Длина зачистки проводов	11 мм
Тип устройства отключения	применяемый аппарат защиты gG 25 А - Icu 25 кА
Температура окружающего воздуха для хранения	-40-85 °C
Относительная влажность	5-95 %
Максимальный уровень напряжения защиты [Up]	Дифференциальный режим <1.1 кВ тип 2 L/N
Тип разрядника	Электрораспределительная сеть
[Ue] номинальное рабочее напряжение	230/400 В переменный ток (+/- 10 %) на 50/60 Гц
Цвет	Белый (RAL 9003)
Момент затяжки	3.5-3.5 Н.м
Дифференциальный ток	0.003 мА
Производитель	Schneider Electric
Страна производитель	Китай
