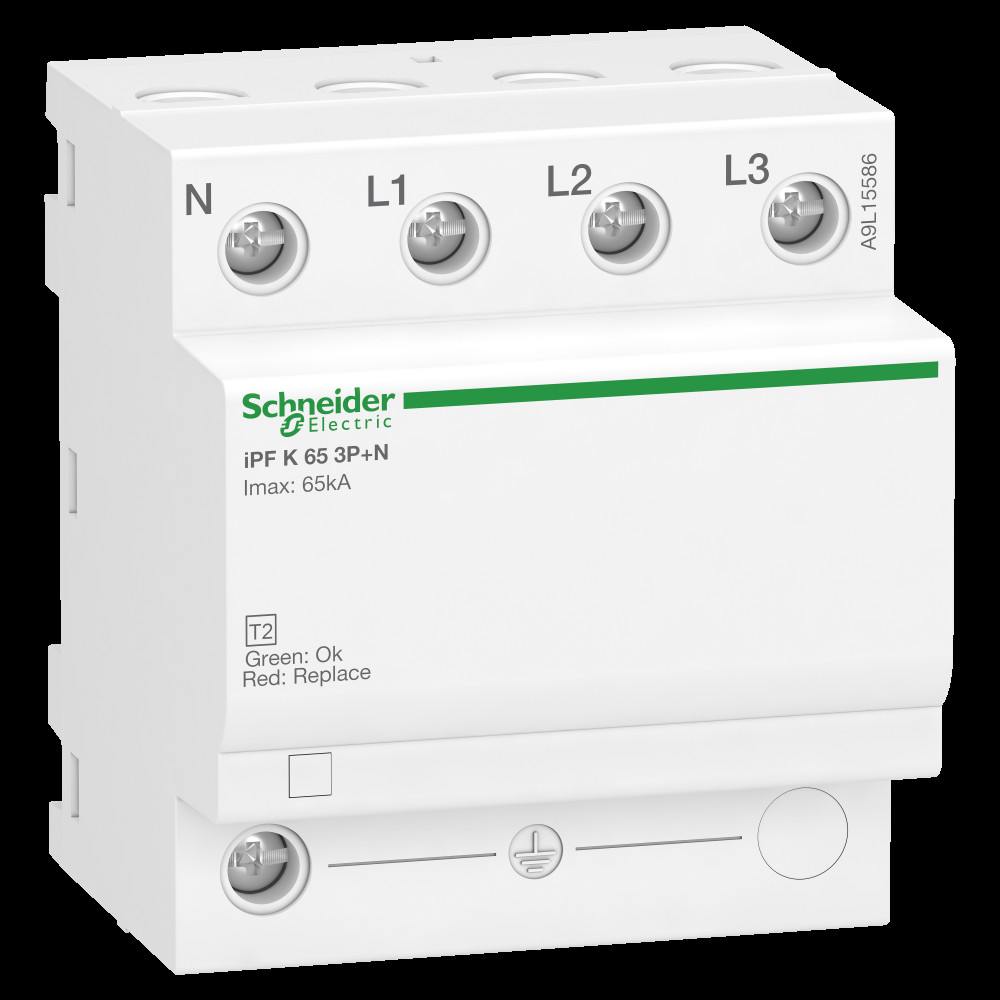

Ограничитель перенапряжения 3P+N 65кА 230В класc 2 (С) [A9L15586] iPF65 Schneider Electric

Ограничитель перенапряжения iPF65 65кА 340V 3P N, A9L15586

---

Acti9 iPF K 65 это устройство защиты от импульсных перенапряжений (УЗИП) для трехполюсных установок. Максимальный ток разряда Imax составляет 65 кА. Номинальный ток разряда составляет 20 кА. Серия многополюсных УЗИП приспособлена для систем заземления TT, TN-S, TN-C. Входная защита от перенапряжений типа 2 рекомендуется для высокого уровня риска. Максимальное непрерывное рабочее напряжение Uc в обычном режиме (между нейтралью и землей) составляет 260 В переменного тока. Максимальное непрерывное рабочее напряжение Uc в дифференциальном режиме (между фазой и нейтралью) составляет 340 В переменного тока. Уровень защиты от повышения напряжения составляет 1,5 кВ в общем режиме (между нейтралью и землей) и в дифференциальном режиме (между фазой и нейтралью). Номинальное рабочее напряжение Ue составляет 230 В переменного тока или 400 В переменного тока +/- 10%. Цвет товара белый (RAL9003). Размеры: (Ш) 72 мм х (В) 81 мм х (Г) 69 мм. Вес 335 г. Степень защиты IP20 и IP40 при установке в щит. Рабочая температура от -25°C до 60°C. Температура хранения от -40 до 85°C. Соответствует стандартам EN 61643-11 и МЕК 61643-11.

---

Назва продукту	Acti9 iPF K
Технология разрядника	MOV + GDT
Описание полюсов	3P + N
Тип класса разрядника	тип 2
Номинальный разряд тока	Дифференциальный режим: 20 кА (L/N)
Система заземления	TT
Способ крепления	Зажимом (DIN-рейка)
Степень ударозащиты	IK03 в соответствии с МЕК 62262
Ширина	72 мм
Глубина	69 мм
Высота	81 мм
Масса нетто	335 г
Рабочая температура окружающей среды	-25-60 °C
[Ut] временное перенапряжение	1453 В L/PE 200 мс устойчивость
Дистанционная сигнализация	отсутствует
Стандарты	МЕК 61643-11:2011
Количество модулей Ш = 9 мм	8
Напряжение цепи сигнализации	0.25 A/250 В переменный ток 50/60 Гц
[Uc] максимальное длительное рабочее напряжение	Дифференциальный режим: 340 В L/N
Максимальный ток разряда	Дифференциальный режим: 65 кА L/N
Клеммы подключения	Терминал туннельного типа (сверху или снизу) 16-16 мм2 гибкий с зажимом
Длина зачистки проводов	11 мм
Тип устройства отключения	применяемый аппарат защиты gG 80 А - Icu 25 кА
Температура окружающего воздуха для хранения	-40-85 °C
Относительная влажность	5-95 %
Максимальный уровень напряжения защиты [Up]	Дифференциальный режим <1.5 кВ тип 2 L/N
Тип разрядника	Электрораспределительная сеть
[Ue] номинальное рабочее напряжение	230/400 В переменный ток (+/- 10 %) на 50/60 Гц
Цвет	Белый (RAL 9003)
Момент затяжки	3.5-3.5 Н.м
Дифференциальный ток	0.003 мА
Производитель	Schneider Electric
Страна производитель	Китай
