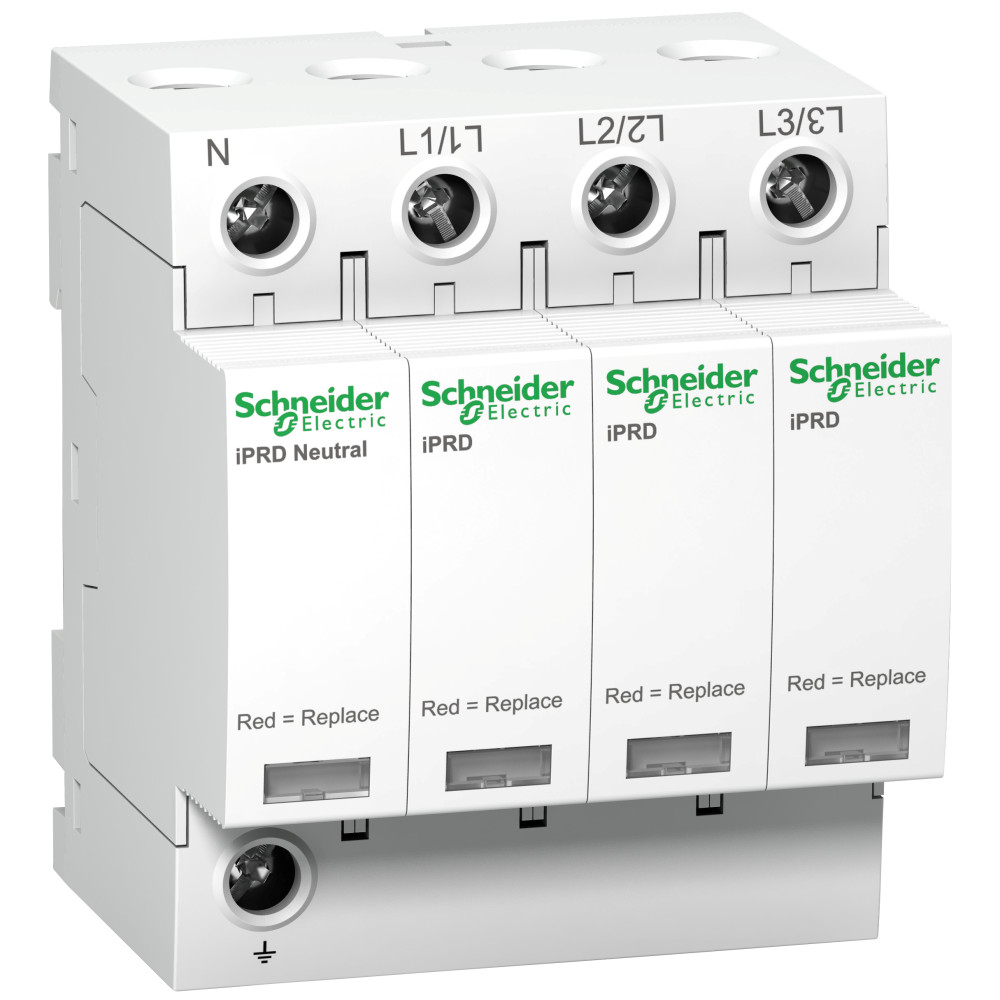

Ограничитель перенапряжения 3P+N 8кА 230В класc 2+3 (C+D) с сигнализацией состояния [A9L08601] iPRD8r Schneider Electric

Ограничитель перенапряжения iPRD8r 8/2.5kA 350V 3P+N+Сигнал, A9L08601

---

Acti9 iPRD8r это устройство защиты от импульсных перенапряжений (УЗИП) для установок 3P+N. Позволяет быстро заменить поврежденные картриджи. Максимальный ток разряда Imax составляет 8 кА. Номинальный ток разряда составляет 2,5 кА. iPRD8r обеспечивает вторичную защиту нагрузок и размещается в каскаде с входными устройствами защиты от импульсных перенапряжений. УЗИП необходим, когда нагрузка, которую необходимо защитить, находится на расстоянии более 10 м от входного УЗИП. Ограничители перенапряжений с индикацией r имеют дистанционную передачу информации Картридж подлежит замене. Максимальное непрерывное рабочее напряжение Uc в обычном режиме составляет 260 В переменного тока между нейтралью и землей и 350 В между фазой и землей. Величина защиты от повышения напряжения в общем режиме составляет 1,4 кВ между нейтралью и землей в типе 2 и 1,1 кВ между нейтралью и землей в типе 3. Уровень защиты от повышения напряжения в дифференциальном режиме (между фазой и нейтралью) составляет 1 кВ в типе 2, и 1 кВ в типе 2, и. напряжение Ue составляет 230 В переменного тока +/- 10%. Цвет товара белый (RAL9003). Размеры: (Ш) 72 мм х (В) 85 мм х (Г) 69 мм. Вес 421 г. Степень защиты IP20 и IP40 при установке в щит. Рабочая температура от -25°C до 60°C. Температура хранения от -40 до 85°C. Соответствует стандартам EN 61643-11 и МЕК 61643-11.

---

Назва продукту	Acti9 iPRD
Технология разрядника	MOV + GDT
Описание полюсов	3P + N
Тип класса разрядника	тип 2 + 3
Номинальный разряд тока	Дифференциальный режим: 2.5 кА (L/N)
Система заземления	TT
Способ крепления	Зажимом (DIN-рейка)
Степень ударозащиты	IK03 в соответствии с МЕК 62262
Ширина	72 мм
Глубина	69 мм
Высота	85 мм
Масса нетто	0.421 кг
Рабочая температура окружающей среды	-25-60 °C
[Ut] временное перенапряжение	442 В L/PE 5 с устойчивость
Дистанционная сигнализация	з
Стандарты	МЕК 61643-11:2011
Количество модулей Ш = 9 мм	8
Напряжение цепи сигнализации	0.25 A/250 В переменный ток 50/60 Гц
[Uc] максимальное длительное рабочее напряжение	Дифференциальный режим: 350 В L/N
Максимальный ток разряда	Дифференциальный режим: 8 кА L/N
Клеммы подключения	Терминал туннельного типа (верхняя часть) 2.5-35 мм2
Тип устройства отключения	применяемый аппарат защиты gG 80 А - Icu 50 кА
Температура окружающего воздуха для хранения	-40-85 °C
Относительная влажность	5-95 %
Максимальный уровень напряжения защиты [Up]	Обычный режим <1.4 кВ тип 2 N/PE
Тип разрядника	Электрораспределительная сеть
[Ue] номинальное рабочее напряжение	230/400 В переменный ток (+/- 10 %) на 50/60 Гц
Цвет	Белый (RAL 9003)
Момент затяжки	2.5-2.5 Н.м
Дифференциальный ток	0.003 мА
Сигнальные контакты	1 SD (1 C/O)
[Uoc] напряжение открытого контура	10 кВ тип 3 Дифференциальный режим L/N
Производитель	Schneider Electric
Страна производитель	Китай
