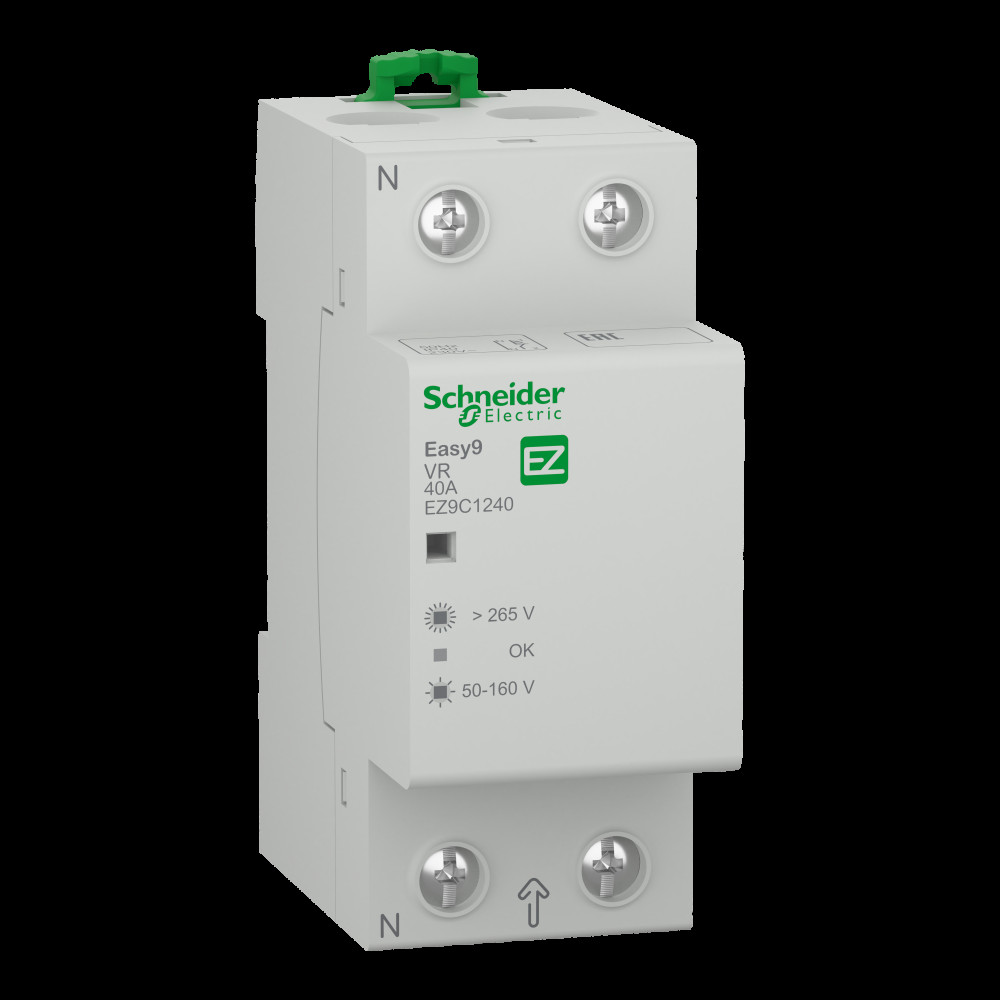

Однофазне реле напруги 1P+N 40А 230В [EZ9C1240] EZ9 Schneider Electric

EZ9 Реле напруги 2P 40A, EZ9C1240

---

Реле напруги Easy9 - це низьковольтне модульне обладнання. Реле напруги 1P+N з номінальним струмом 40A. Реле напруги спрацьовує при підвищенні напруги до 265 В змінного струму та при пониженні до 160 В змінного струму . Номінальна робоча напруга Ue 440 В змінного струму. Номінальна напруга ізоляції Ui 500 В змінного струму. Номінальна імпульсна напруга Uimp 4 кВ. Робоча частота 50 Гц. Він може бути встановлений на DIN-рейку. Його ширина становить 4 модулі по 9 мм. Розміри: (Ш) 36 мм x (В) 84,8 мм x (Г) 68 мм. Колір світло-сірий (RAL7035). Відповідно до стандарту IEC 60529, ступінь захисту IP20 або IP40 при встановленні модульну шафу. Робоча температура від -25°C до 55°C. Температура зберігання від -40°C до 80°C.

---

Серія продукту	Easy9
Тип виробу або компоненту	реле контролю напруги
[Ie] номінальний робочий струм	40 А
Робоча температура навколишнього середовища	-25-55 °C
Монтажна опора	DIN-рейка
Кількість модулів Ш = 9 мм	4
Ступінь захисту	IP40 (передня панель) відповідно до МЕК 60529
Ширина	36 мм
Висота	84.8 мм
Глибина	68 мм
Клеми підключення	клеми тунельного типу (нижнє підключення) 1-25 мм2 гнучкий з кабельним наконечником
Місцева сигналізація	Індикатор червоний повільне миготіння: знижена напруга
[Uc] напруга схеми керування	230 В Змінний струм 50 Гц
Перезавантаження	автоматичне скидання 25-35 с
Тип захисту	недонапруження: 160 В
Компонування полюсного контакту	1 NC
Електрична зносостійкість	12000 циклів
[Ui] номінальна напруга ізоляції	500 В змінний струм 50 Гц
Пускова потужність [ВА]	4 В·А
Опис полюсів	1P + Ns
Порогова напруга спрацьовування	знижена напруга 195 В
Момент затягування	силові клеми: 3.5-3.5 Н.м Зверху або знизу
[Ue] номінальна робоча напруга	440 В змінний струм 50 Гц
Виробник	Schneider Electric
Країна виробник	Китай
