Пакетний перемикач вольтметр 12A 400V [K1D024MLH] Harmony K Schneider Electric

Кулачковий перемикач 12А 3+0, K1D024MLH

---

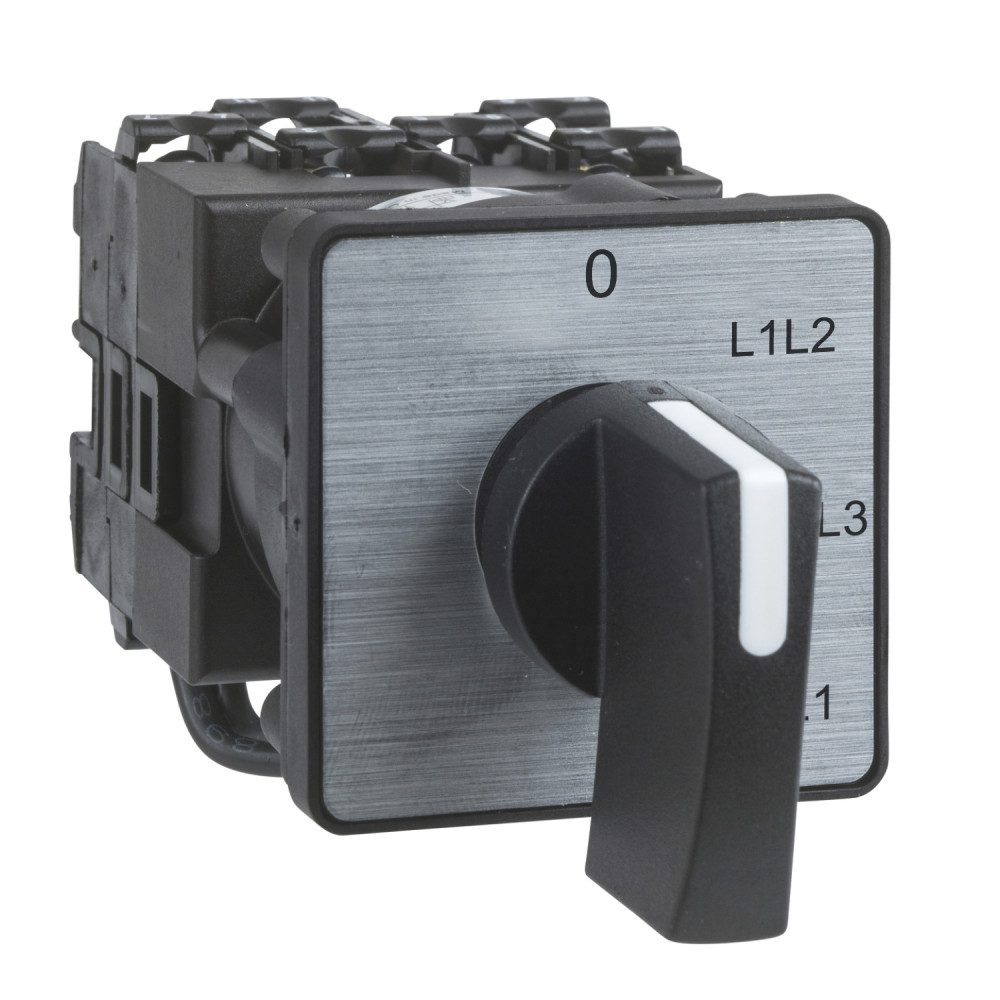

Цей кулачковий перемикач вольтметра Harmony K1 має 3L (3P). Він також має номінальний струм 12A, спосіб кріплення на гвинтових затискачах і колір металік з чорним маркуванням. Він має маркування 0 - L1-L2 - L2-L3 - L1-L3, що вказує на положення перемикача. Цей кулачковий перемикач вольтметра із металевою головкою розроблений для більшості промислових і технологічних застосувань завдяки компактному розміру, легкій інтеграції з блоками діаметром 16 мм і 22 мм і має кілька функцій вибору. Між положеннями перемикання він має кут 45 градусів.

---

Серія продукту	Harmony K
Функція кулачкового перемикача	вимикач вольтметра
[Ith] умовний тепловий струм	12 А
Положення вимкнено	з вимкненим положенням
Робоча температура навколишнього середовища	-25-55 °C
Захист від короткого замикання	16 А патрон запобіжник, тип gG
Спосіб кріплення	мультифіксація
Опис маркування	з металік умовні позначки, 0 - L1L2 - L2L3 - L3L1 чорний позначення
Ступінь захисту	IP40 відповідно до МЕК 529
Струм короткого замикання	10000 А
[Uimp] номінальна імпульсна витримувана напруга	6 кВ відповідно до МЕК 947-1
Тип виконавчого механізму	Чорний ручка, довжина = 35 мм
Кут перемикання	45 °
Перемикання позицій	вправо: 0° - 45° - 90° - 135°
Електричне з'єднання	затискні гвинтові клеми Твердий, момент затяжки: 1 x 2.5 мм2
Електрична зносостійкість	500000 циклів AC-3
[Ui] номінальна напруга ізоляції	690 В (ступінь забруднення 3) відповідно до МЕК 60947-1
Робота контакту	Повільне розмикання
Тип головки кулачкового перемикача	з передньою панеллю 45 x 45 мм
Механічна зносостійкість	1000000 циклів
Замок поворотної ручки	відстуній
Повернення	відсутній
Габаритна ширина CAD	45 мм
Габаритна висота CAD	45 мм
Габаритна глибина CAD	87 мм
Маса нетто	0.14 кг
Захисна обробка	TC
Номінальна робоча потужність [Вт]	2200 В AC-23A, 500 В 3 фази відповідно до МЕК 947-3
[Ie] номінальний робочий змінний струм	1 А на 500 В AC-15 відповідно до МЕК 947-5-1
Країна виробник	Чеська Республіка
Виробник	Schneider Electric
