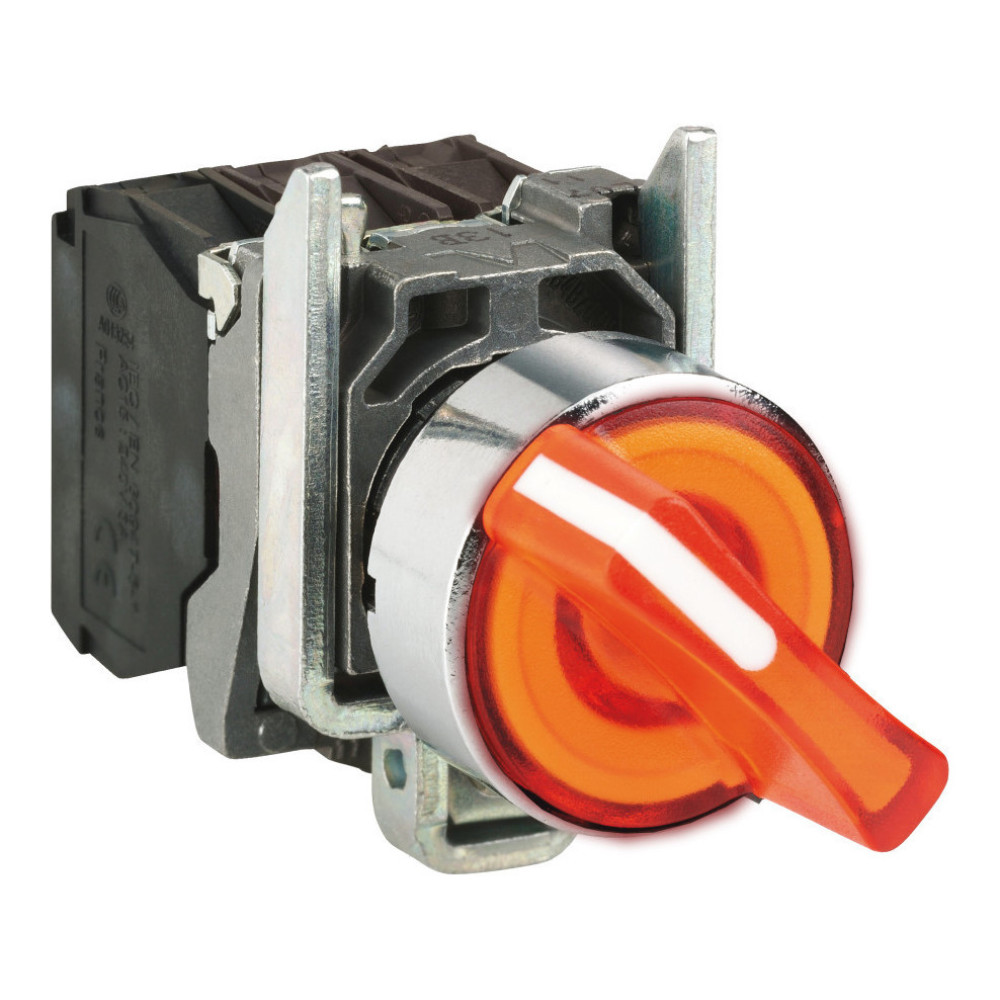

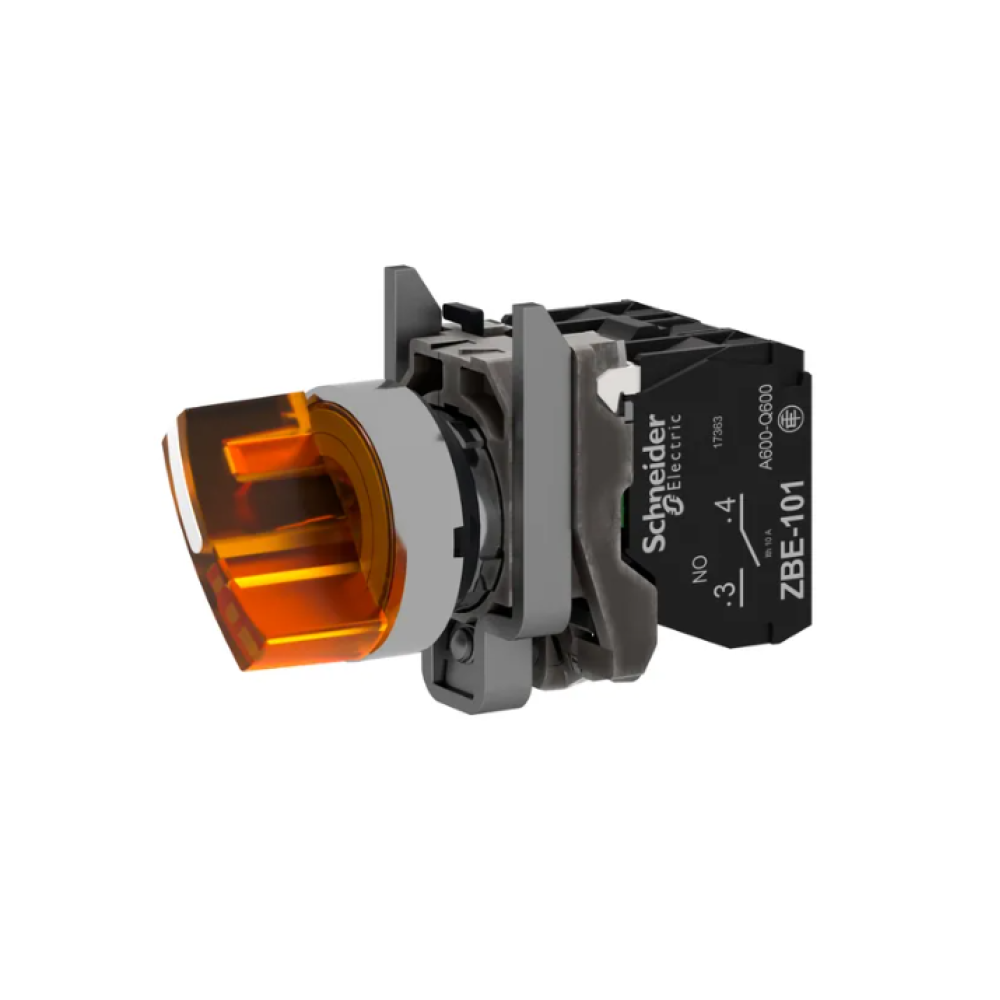

Перемикач "I-O" 1NO+1NC 22мм з підсвічуванням помаранчевий LED 24V 2 положення з фіксацією [XB4BK125B5] Harmony XB4 Schneider Electric

Перемикач з підсвіткою Harmony XB4 Schneider Electric, метал, помаранчевий, 22 мм, 2 позиції, фіксація 24 В, 1 Н.В. + 1 Н.З., XB4BK125B5

---

Металева серія Harmony XB4 пропонує різні 22 мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Кнопка має 1 замкнутий контакт та не відзначена. Пристрій, встановлений в отворі діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB4
Тип виробу або компоненту	Illuminated selector switch
Назва пристрою	XB4
Матеріал безеля	Хромований метал
Матеріал фіксації коміра	Замок
Тип головки	Стандартний
Монтажний діаметр	22 мм
Мінімальна партія для продажу	1
Форма головки сигнальної лампи	Круглий
Тип оператора	Стандартний
Профіль оператора	Помаранчевий Стандартний handle
Операторські дані про положення	2 позиції 90°
Тип та склад контакту	1 Н.В. + 1 Н.З.
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Джерело живлення	Універсальний світлодіод
Лампа	Вбудований світлодіод
[Us] Номінальна напруга живлення	24 В Змінний/постійний струм в 50/60 Гц
Висота	47 мм
Ширина	30 мм
Глибина	68 мм

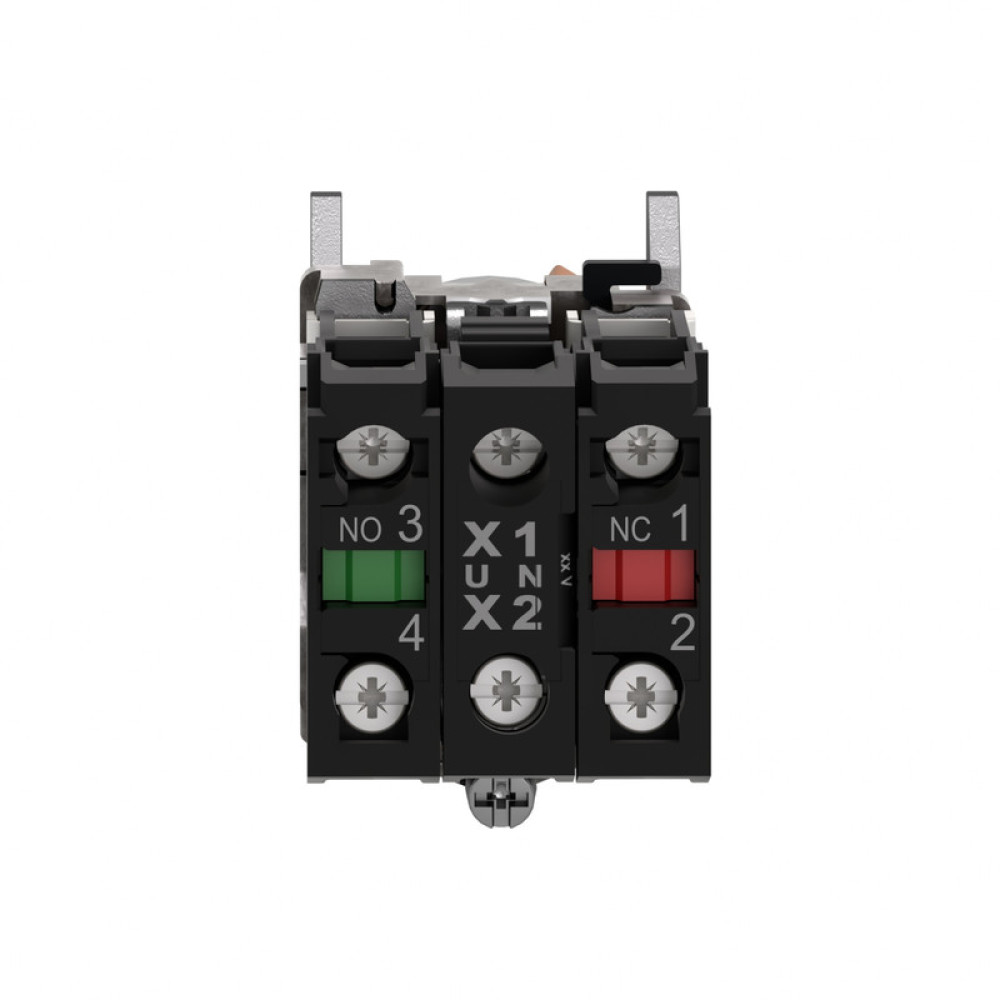

Опис затискачів ISO n°1	(13-14)NO (21-22)NC
Маса нетто	0,111 кг
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Використання контактів	Стандартний контакти
Пряме розмикання	З відповідно до EN/IEC 60947-5-1 appendix K
Момент обертання	0,14 Н.м БЕЗ змін електричного стану
Механічна зносостійкість	1000000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Ith] Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui] Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp] Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1
Електрична довговічність	1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 V и 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V и 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Тип сигналізації	Стійкий
Межі напруги живлення	19,2…30 В Постійна напруга 21,6…26,4 В Змінний струм
Споживання струму	18 mA
Термін служби	100000 г при номінальній напрузі і 25 °C
Стійкість до перенапруги	1 кВвідповідно доIEC 61000-4-5
Опис виробу	Повний комплект
Захисна обробка	TH
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Клас захисту від ураження електричним стру	Клас I відповідно до IEC 60536
Ступінь захисту IP	IP66 відповідно до МЕК 60529 IP67 IP69 IP69K
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ступінь ударозахисту	IK06 відповідно до IEC 50102
Стандарти	UL 508 EN/IEC 60947-5-5 МЕК 60947-5-1 EN/IEC 60947-1 JIS C8201-5-1 EN/IEC 60947-5-4 CSA C22.2 № 14 JIS C8201-1
Сертифікація виробу	LROS (Lloyds register of shipping) CSA UL GL BV DNV
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Стійкість до комутаційних перешкод	2 кВ відповідно до МЕК 61000-4-4
Стійкість до електромагнітних полів	10 В/м відповідно до МЕК 61000-4-3
Стійкість до електростатичного розряду	6 кВ При контакті, на металевих частинахвідповідно до МЕК 61000-4-2 8 кВ Через повітря, (на ізольованих частинах)відповідно до МЕК 61000-4-2
электромагнитная эмиссия	Class B відповідно до IEC 55011
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	3,9 см
Ширина 1 упаковки	5,4 см
Довжина 1 упаковки	9,2 см
Вага 1 упаковки	110 г
Тип 2 упаковки	Заводська упаковка
Кількість одиниць у 2 упаковці	5
Висота 2 упаковки	8,6 см
Ширина 2 упаковки	26,5 см
Довжина 2 упаковки	3,3 см
Вага 2 упаковки	555 г
Тип 3 упаковки	Doboz
Кількість одиниць у 3 упаковці	100
Висота 3 упаковки	30 см
Ширина 3 упаковки	30 см
Довжина 3 упаковки	40 см
Вага 3 упаковки	11,57 кг
Гарантія	18 місяців
