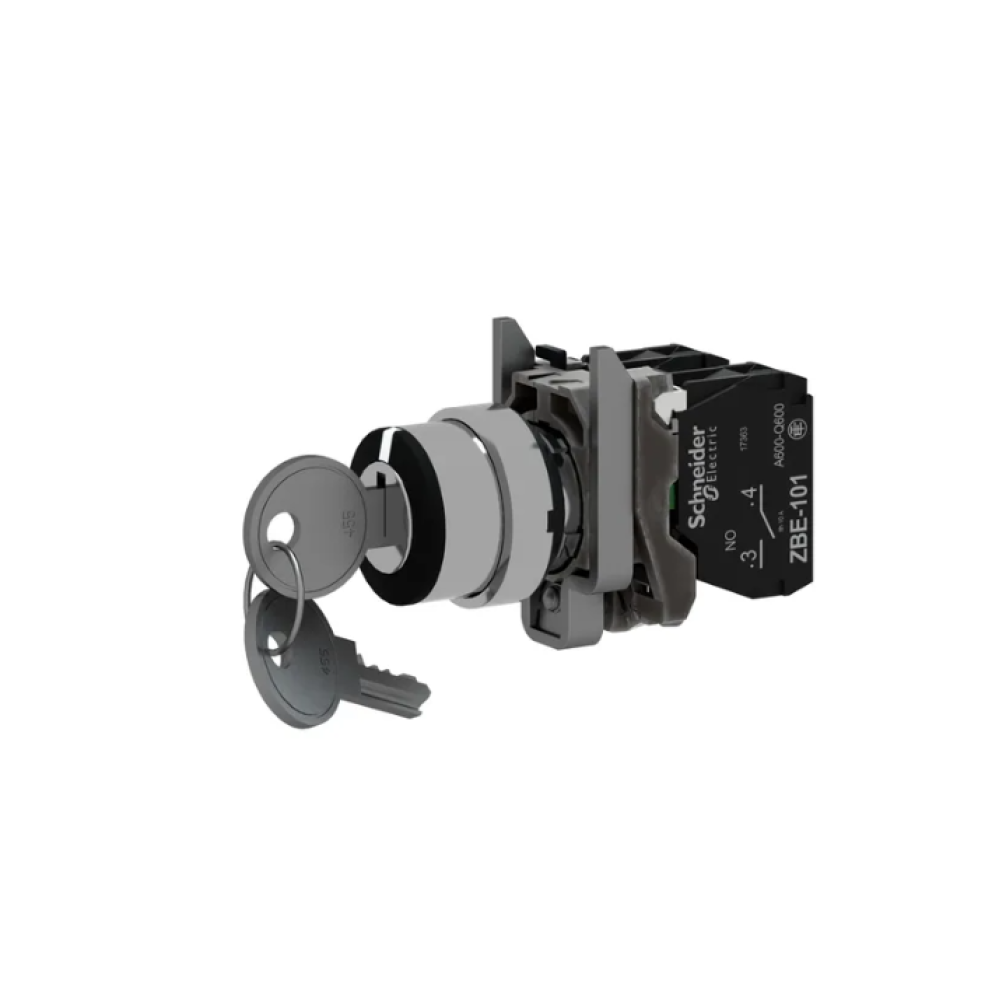

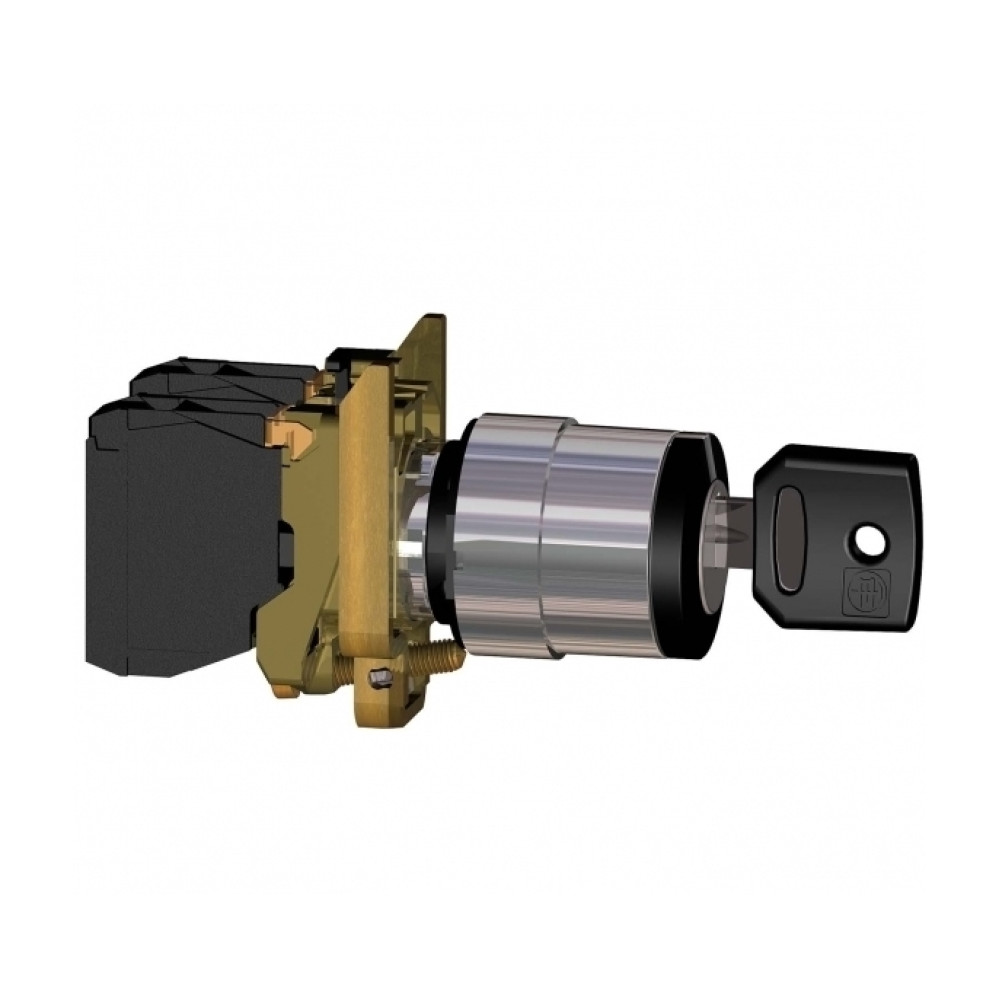

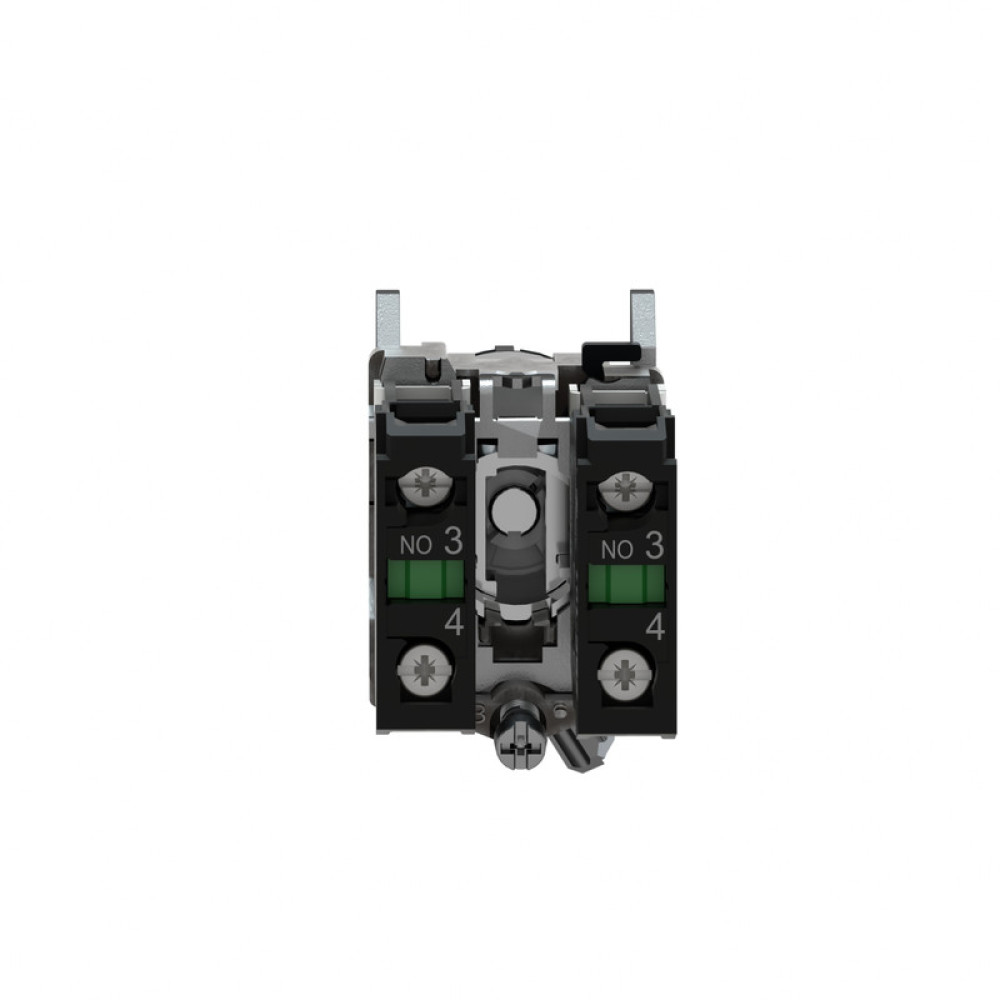

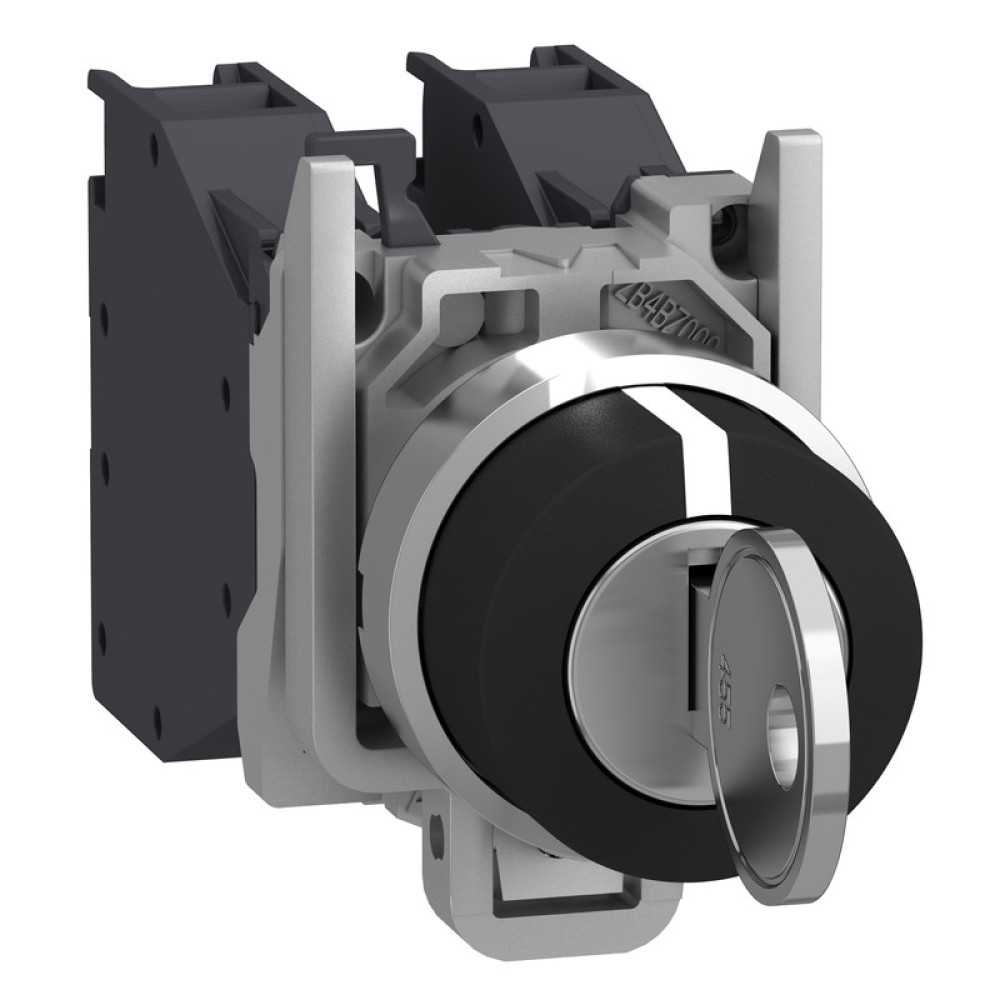

Перемикач "I-O" 1NO 22мм без підсвічування чорна 2 положення з фіксацією [XB4BG33] Harmony XB4 Schneider Electric

Перемекач з ключем Harmony XB4 Schneider Electric, чорний, метал, 22 мм, ключ n°455, 2 позиції, фіксація, 1 Н.В., XB4BG33

---

Металева серія Harmony XB4 пропонує різні 22 мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Кнопка має 1 замкнутий контакт та не відзначена. Пристрій, встановлений в отворі діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB4
Тип виробу або компоненту	Селекторний перемикач
Назва пристрою	XB4
Матеріал безеля	Хромований метал
Матеріал фіксації коміра	Замок
Монтажний діаметр	22 мм
Мінімальна партія для продажу	1
Тип головки	Стандартний
Форма головки сигнальної лампи	Круглий
Тип оператора	Стандартний
Профіль оператора	Ключовий вимикач
Операторські дані про положення	3 позиції +/- 45°
Тип та склад контакту	2 Н.В.
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Висота	47 мм
Ширина	30 мм
Глибина	86 мм
Опис затискачів ISO n°1	(13-14)NO (23-24)NO
Маса нетто	0,127 кг
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Тип замку	Ключ 455
Ключове положення виведення	Центр
Використання контактів	Стандартний контакти
Пряме розмикання	Без
Значення крутного моменту	0,14 Н.м БЕЗ змін електричного стану
Механічна зносостійкість	1000000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Ith] Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui] Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp] Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1
Електрична довговічність	1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 V и 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V и 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Опис виробу	Повний комплект
Захисна обробка	TH
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Категорія перенапруги	Клас I відповідно до IEC 60536
Ступінь захисту IP	IP66 відповідно до МЕК 60529 IP69 IP69K IP67
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ударостійкість	IK06 із кришкою замкової щілини ZBGP відповідно до IEC 50102
Стандарти	CSA C22.2 № 14 EN/IEC 60947-5-4 EN/IEC 60947-1 EN/IEC 60947-5-5 UL 508 МЕК 60947-5-1 JIS C8201-5-1 JIS C8201-1
Сертифікація виробу	UL BV CSA LROS (Lloyds register of shipping) GL DNV
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	3,6 см
Ширина 1 упаковки	5,5 см
Довжина 1 упаковки	9,2 см
Вага 1 упаковки	160 г
Тип 2 упаковки	Заводська упаковка
Кількість одиниць у 2 упаковці	5
Висота 2 упаковки	8,6 см
Ширина 2 упаковки	3,3 см
Довжина 2 упаковки	26 см
Вага 2 упаковки	801 г
Тип 3 упаковки	S02
Кількість одиниць у 3 упаковці	50
Висота 3 упаковки	15 см
Ширина 3 упаковки	30 см
Довжина 3 упаковки	40 см
Вага 3 упаковки	8,361 кг
Гарантія	18 місяців
