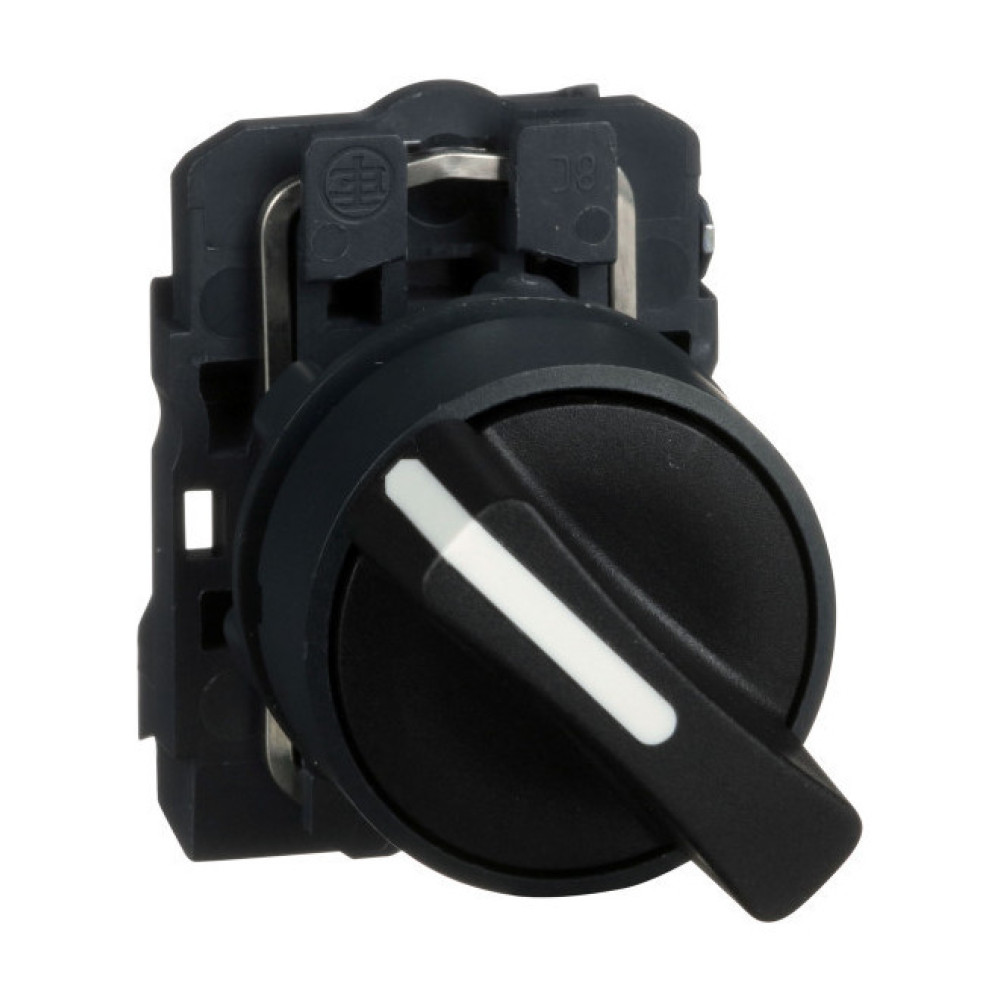

Перемикач "I-O" 1NO 22мм без підсвічування чорна 2 положення з фіксацією [XB5AD21] Harmony XB5 Schneider Electric

Перемикач Harmony XB5 Schneider Electric, пластик, чорний, 22 мм, 2 позиції, з фіксацією, 1 Н.В., XB5AD21

---

Серія Harmony XB5, виготовлена із пластику, пропонує різноманітні 22-мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Пристрій, встановлений в отвір діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB5
Тип виробу або компоненту	Селекторний перемикач
Назва пристрою	XB5
Матеріал безеля	Темно-сірий Пластик
Тип головки	Стандартний
Монтажний діаметр	22 мм
Мінімальна партія для продажу	1
Форма головки сигнальної лампи	Круглий
Тип оператора	Залишатися на місці
Профіль оператора	Чорний стандартна ручка
Операторські дані про положення	2 позиції 90°
Тип та склад контакту	1 Н.В.
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Висота	42 мм
Ширина	30 мм
Глибина	70 мм
Опис затискачів ISO n°1	(13-14)NO
Маса нетто	0,043 кг
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Використання контактів	Стандартний контакти
Пряме розмикання	Без
Значення крутного моменту	0,14 Н.м БЕЗ змін електричного стану
Механічна зносостійкість	1000000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Itd]Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui]Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp]Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Електрична довговічність	1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V, 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Опис виробу	Повний комплект
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Клас захисту від ураження електричним стру	Клас II відповідно до IEC 60536
Ступінь захисту IP	IP67 відповідно до МЕК 60529 IP69 IP69K
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ступінь ударозахисту	IK06 відповідно до IEC 50102
Стандарти	EN/IEC 60947-1 EN/IEC 60947-5-4 МЕК 60947-5-1 JIS C8201-5-1 UL 508 CSA C22.2 № 14 JIS C8201-1
Сертифікація виробу	UL DNV GL BV CSA LROS (Lloyds register of shipping)
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	3,7 см
Ширина 1 упаковки	5,4 см
Довжина 1 упаковки	9,1 см
Вага 1 упаковки	42 г
Тип 2 упаковки	Заводська упаковка
Кількість одиниць у 2 упаковці	5
Висота 2 упаковки	3,4 см
Ширина 2 упаковки	26,5 см
Довжина 2 упаковки	8,8 см
Вага 2 упаковки	211 г
Тип 3 упаковки	Doboz
Кількість одиниць у 3 упаковці	150
Висота 3 упаковки	30 см
Ширина 3 упаковки	30 см
Довжина 3 упаковки	40 см
Вага 3 упаковки	6,895 кг
Гарантія	18 місяців
