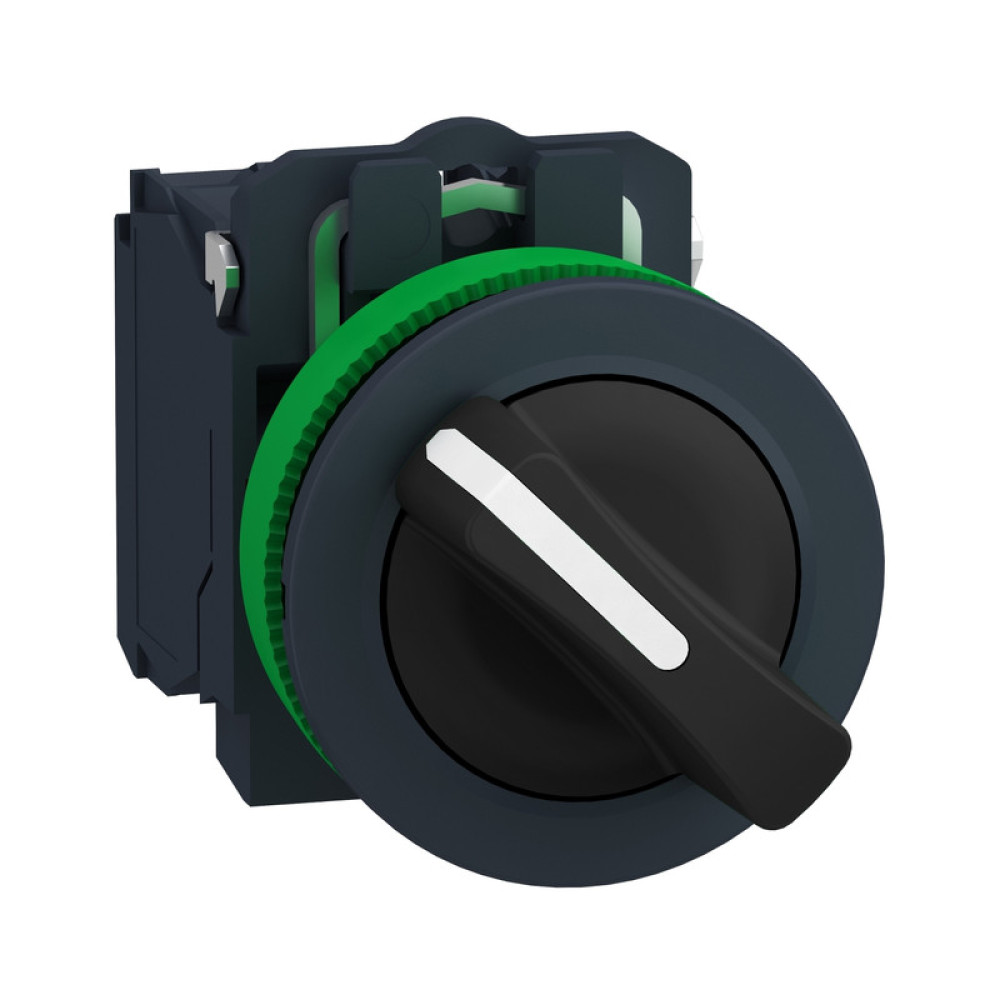

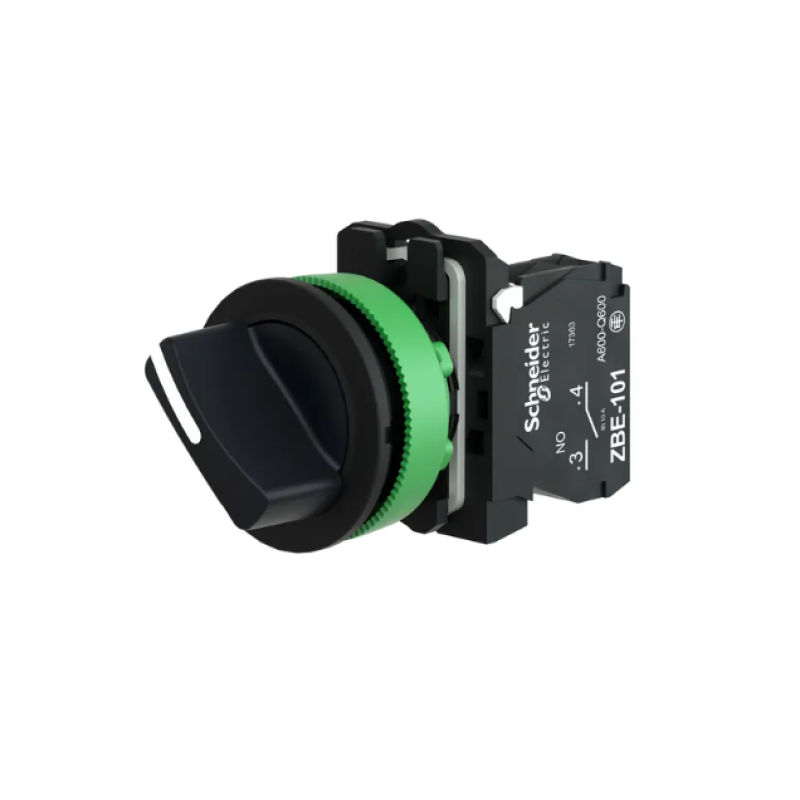

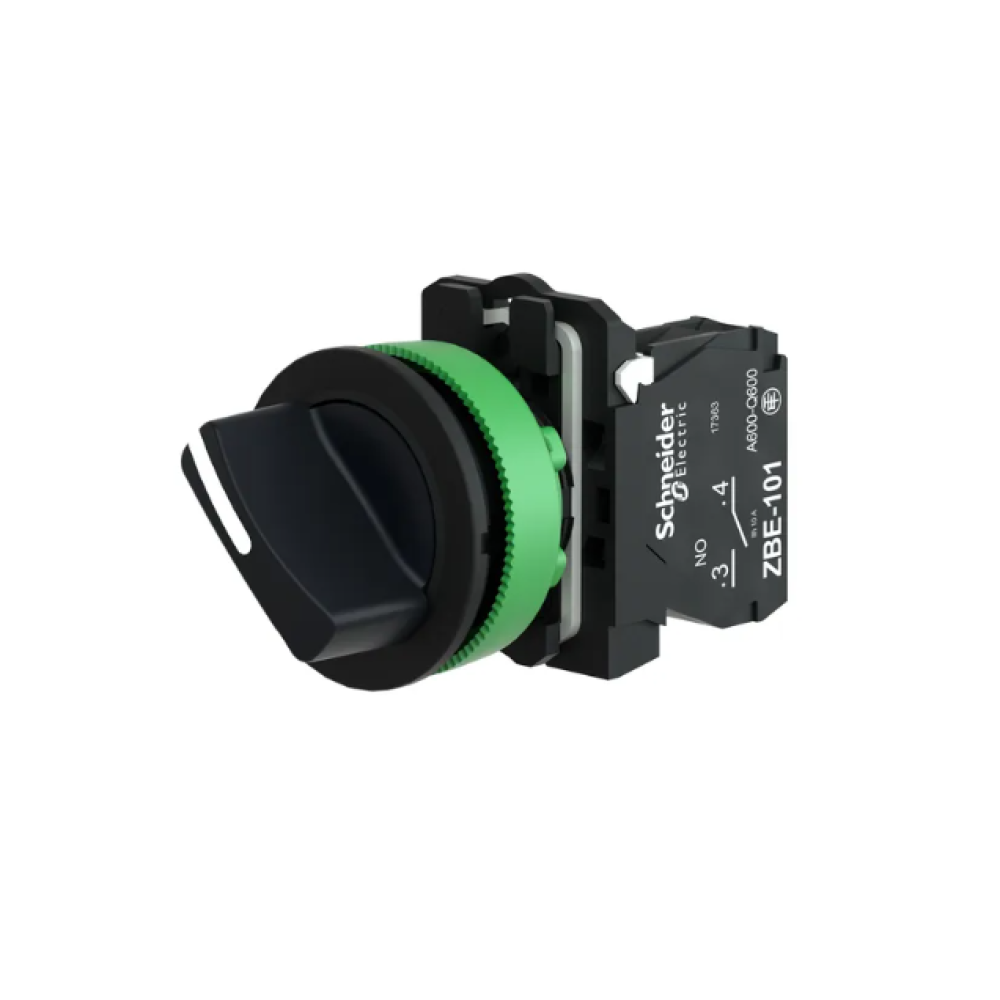

Перемикач "I-O" 1NO 30мм без підсвічування чорна 2 положення самоповерненням [XB5FD41] Harmony XB5 Schneider Electric

Перемикач Harmony XB5 Schneider Electric, прихований монтаж, пластик, чорний, 30 мм, 2 позиції, пружинне повернення, 1 Н.В., XB5FD41

---

Серія Harmony XB5, виготовлена із пластику, пропонує різноманітні 22-мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Пристрій, встановлений в отвір діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB5
Тип виробу або компоненту	Селекторний перемикач
Назва пристрою	XB5F
Матеріал безеля	Темно-сірий Пластик
Тип головки	Вбудований врівень
Монтажний діаметр	30,5 мм
Мінімальна партія для продажу	1
Форма головки сигнальної лампи	Круглий
Тип оператора	Right to Ліворуч Пружинне повернення
Профіль оператора	Чорний стандартна ручка, без маркування
Операторські дані про положення	2 позиції 90°
Тип та склад контакту	1 Н.В.
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Висота	42 мм
Ширина	36,6 мм
Глибина	73 мм

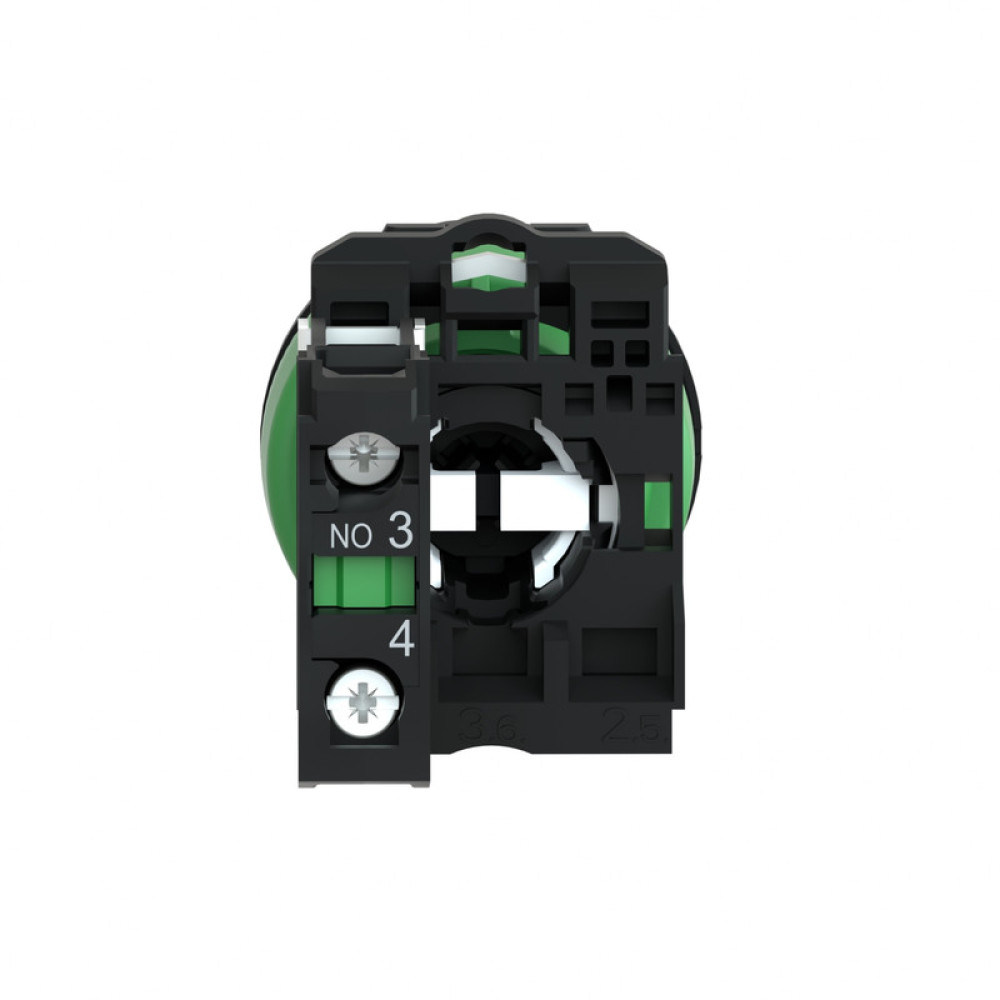

Опис затискачів ISO n°1	(13-14)NO
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
Використання контактів	Стандартний контакти
Пряме розмикання	Без
Механічна зносостійкість	1000000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Itd]Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui]Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp]Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно до МЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно до МЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно до МЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно до МЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно до МЕК 60947-5-1
Електрична довговічність	1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до EN/IEC 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 В, 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V, 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Опис виробу	Повний комплект
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Клас захисту від ураження електричним стру	Клас II відповідно до IEC 60536
Ступінь захисту IP	IP66 відповідно до МЕК 60529 IP67 IP69 IP69K
NEMA ступінь захисту	NEMA 13 NEMA 4X
Ступінь ударозахисту	IK03 відповідно до IEC 50102
Стандарти	EN/IEC 60947-1 UL 508 JIS C8201-5-1 EN/IEC 60947-5-4 МЕК 60947-5-1 CSA C22.2 № 14 JIS C8201-1 ISO 21702 ISO 22196:2011
Сертифікація виробу	UL listed CSA
Вібростійкість	5 gn (f= 2…500 Гц) відповідно до IEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	5,33 см
Ширина 1 упаковки	4,57 см
Довжина 1 упаковки	9,14 см
Вага 1 упаковки	0,05 кг
Гарантія	18 місяців
