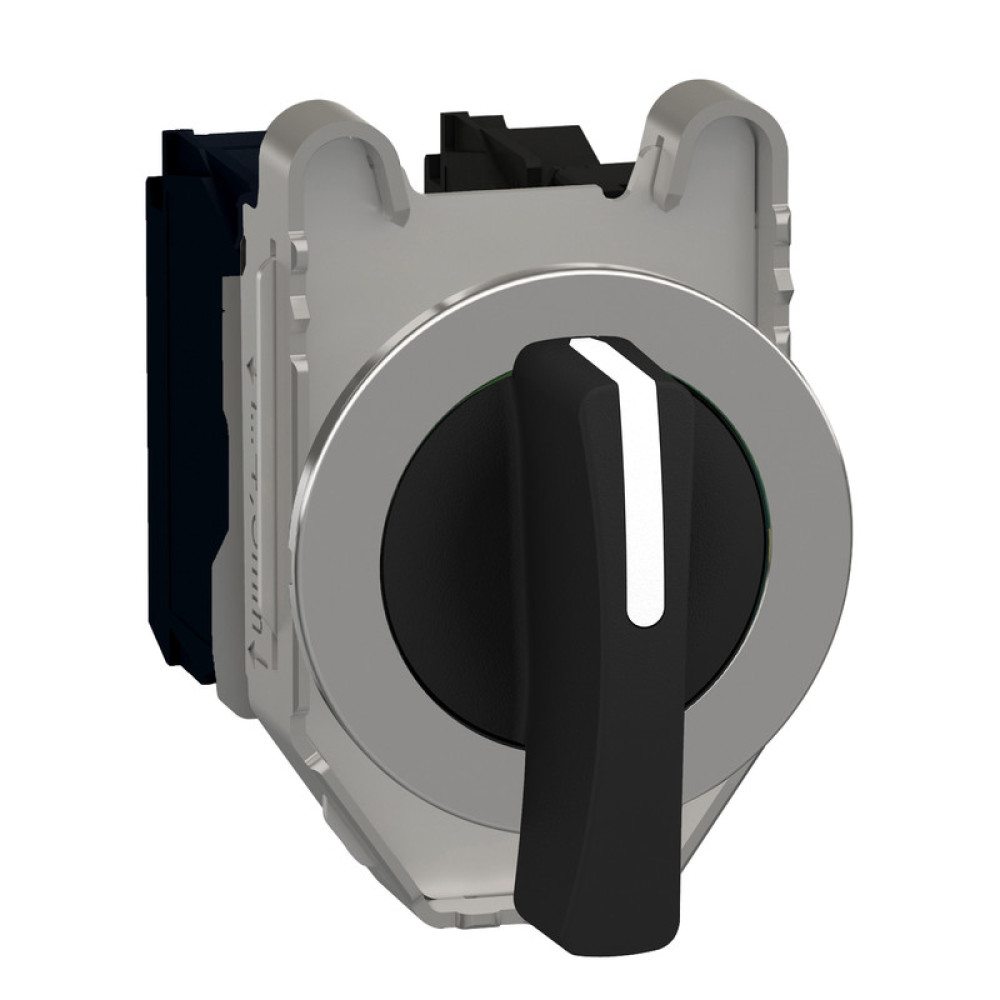

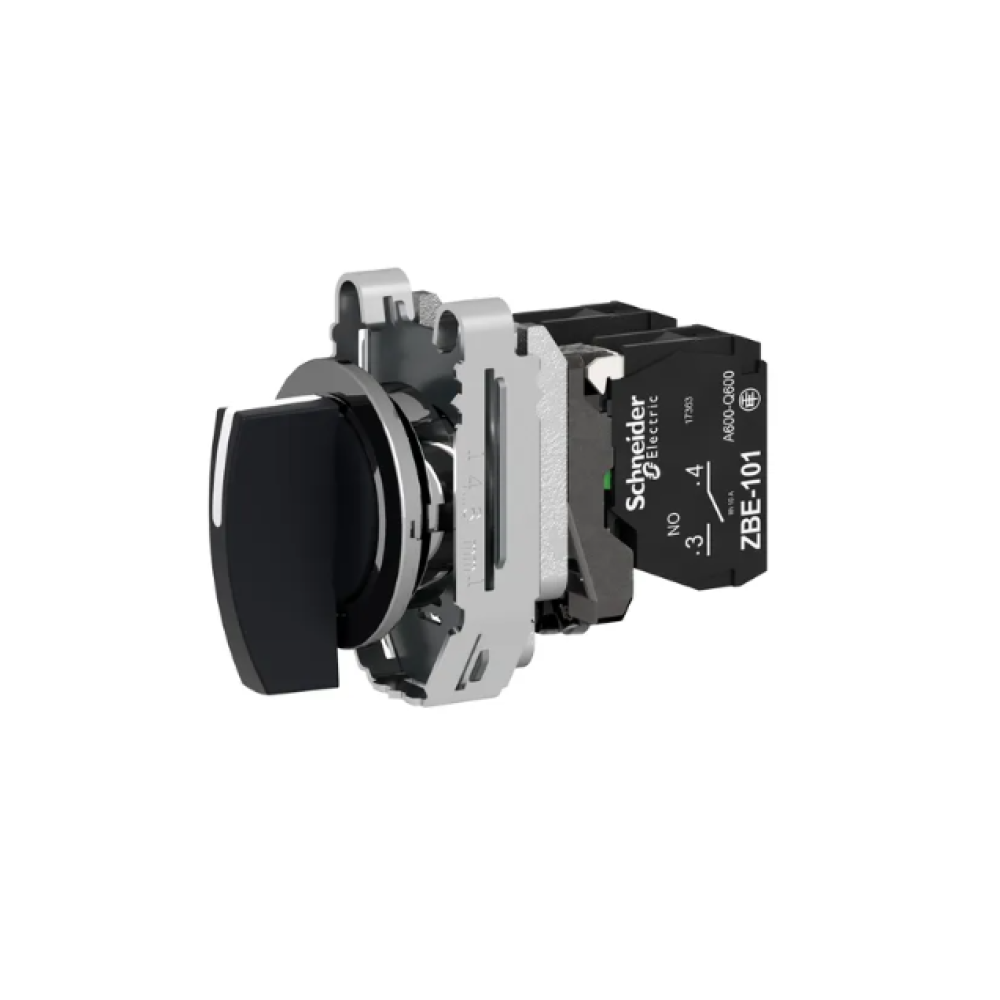

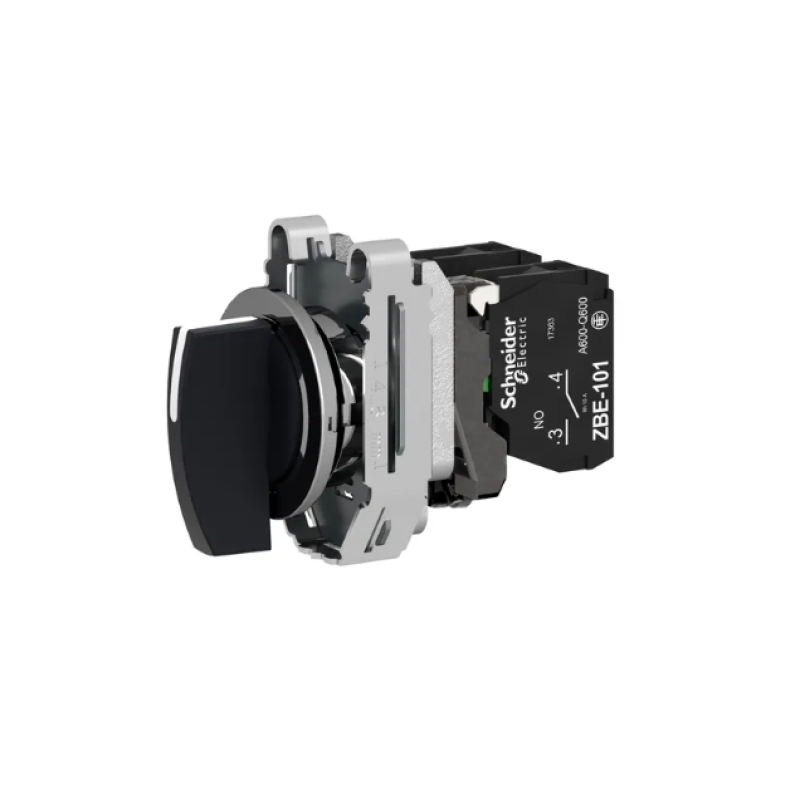

Перемикач "I-O-II" 2NO 30мм без підсвічування чорна 3 положення з фіксацією, довга ручка, прихований монтаж [XB4FJ33] Harmony XB4 Schneider Electric

Перемикач, прихований монтаж, метал ø30, чорний, довга рукоятка, 3 позиції, фіксація, 2 Н.В. Harmony XB4 Schneider Electric, XB4FJ33

---

Металева серія Harmony XB4 пропонує різні 22 мм повні пристрої, такі як кнопки, світлові індикатори та перемикачі селекторів до вимикача аварійної зупинки. Крім того, завдяки модульній структурі пристроїв можна отримати всі компоненти як окремі елементи, а за бажанням також для монтажних розмірів 30 мм. Завдяки якості, гнучкості та надзвичайній міцності (класи захисту IP69K) пристрої ідеально підходять для більшості застосувань у промисловості та будинках. Кнопка має 1 замкнутий контакт та не відзначена. Пристрій, встановлений в отворі діаметром 22 мм, підключається через гвинтові клеми на задній панелі виробу. Підходить для міжнародного використання завдяки різноманітності існуючих стандартів продукції та сертифікатів.

---

Серія продукту	Harmony XB4
Тип виробу або компоненту	Селекторний перемикач
Назва пристрою	XB4F
Матеріал безеля	Хромований метал
Матеріал фіксації коміра	Замок
Монтажний діаметр	30,5 мм
Мінімальна партія для продажу	1
Тип головки	Built-in-flush
Форма головки сигнальної лампи	Круглий
Тип оператора	Стандартний
Профіль оператора	Black long handle
Операторські дані про положення	3 позиції +/- 45°
Тип та склад контакту	2 Н.В.
Експлуатація контакту	Повільне розмикання
Підключення	Гвинтовий затискач, = 1 x 0.22 mm² Без наконечника відповідно до EN/IEC 60947-1
Висота	50 мм
Ширина	36,6 мм
Глибина	70 мм
Опис затискачів ISO n°1	(13-14)NO (23-24)NO
Маса нетто	0,105 кг
Стійкість до мийки високого тиску	7000000 па на 55 °C 0.1 m
монтаж виробу	Built-in
fixing Центр	40 x 50 mm (1…6 мм толщина панели)
Спосіб монтажу	Гвинтами
Використання контактів	Стандартний контакти
Пряме розмикання	Без
Значення крутного моменту	0,14 Н.м БЕЗ змін електричного стану
Механічна зносостійкість	1000000 циклів
Момент затягування	0,8…1,2 Н.м відповідно до EN 60947-1
Форма головки гвинта	Cross сумісний з Philips no 1 Cross сумісний з pozidriv No 1 Щілинний сумісний з flat Ø 4 mm Щілинний сумісний з flat Ø 5.5 mm
Матеріал контакту	Срібний сплав (Ag/Ni)
Захист від короткого замикання	10 А Плавка вставка тип gG відповідно до МЕК 60947-5-1
[Ith] Умовний тепловий потік повітря	10 А відповідно до МЕК 60947-5-1
[Ui] Номінальна напруга ізоляції	600 В 3) відповідно до EN 60947-1
[Uimp] Номінальна витримувана імпульсна напру	6 кВ відповідно доEN 60947-1
Номінальний робочий струм [Ie]	3 А в 240 В, AC-15, A600 відповідно доМЕК 60947-5-1 6 А в 120 В, AC-15, A600 відповідно доМЕК 60947-5-1 0,1 А в 600 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,27 А в 250 В, DC-13, Q600 відповідно доМЕК 60947-5-1 0,55 А в 125 В, DC-13, Q600 відповідно доМЕК 60947-5-1 1,2 А в 600 В, AC-15, A600 відповідно доМЕК 60947-5-1
Електрична довговічність	1000000 циклів, AC-15, 2 А на 230 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, AC-15, 3 А на 120 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, AC-15, 4 А на 24 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, DC-13, 0,2 А на 110 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C 1000000 циклів, DC-13, 0,5 А на 24 В 3600 цикл/год 0,5 відповідно до EN 60947-5-1 appendix C
Електрична надійність	Λ < 10exp(-6) на 5 V и 1 мА в чистому середовищі відповідно до EN/IEC 60947-5-4 Λ < 10exp(-8) на 17 V и 5 мА в чистому середовищі відповідно до EN/IEC 60947-5-4
Опис виробу	Повний комплект
Захисна обробка	TH
Температура навколишнього повітря для збер	-40…70 °C
Робоча температура навколишнього повітря	-40…70 °C
Категорія перенапруги	Клас I відповідно до IEC 60536
Ступінь захисту IP	IP66 відповідно до МЕК 60529 IP67 відповідно до МЕК 60529 IP69 відповідно до МЕК 60529 IP69K відповідно до ISO 20653 Type 13 відповідно до UL 50 E Type 12 відповідно до UL 50 E Type 4 відповідно до UL 50 E Type 4X відповідно до UL 50 E
Ударостійкість	IK06 conforming to IEC 50102
Стандарти	CSA C22.2 № 14 МЕК 60947-5-1 EN/IEC 60947-5-4 UL 508 EN/IEC 60947-1 JIS C8201-5-1 CE JIS C8201-1
Сертифікація виробу	UL listed CSA CCC EAC
Вібростійкість	5 gn (f= 10…500 Гц)відповідно доIEC 60068-2-6 2 мм от пика до пика (f= 2…10 Гц)відповідно доIEC 60068-2-6
Ударостійкість	30 gn (тривалість = 18 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 50 gn (тривалість = 11 мс) для половина прискорення синусоїди відповідно до МЕК 60068-2-27 25 gn (тривалість = 6 мс) для 1000 shocks on each axis відповідно доМЕК 60068-2-27
Тип 1 упаковки	Db
Кількість одиниць у 1 упаковці	1
Висота 1 упаковки	8,6 см
Ширина 1 упаковки	5,2 см
Довжина 1 упаковки	4,3 см
Вага 1 упаковки	130 г
Тип 2 упаковки	Заводська упаковка
Кількість одиниць у 2 упаковці	5
Висота 2 упаковки	4,3 см
Ширина 2 упаковки	8,6 см
Довжина 2 упаковки	26,5 см
Вага 2 упаковки	653 г
Тип 3 упаковки	S02
Кількість одиниць у 3 упаковці	40
Висота 3 упаковки	15 см
Ширина 3 упаковки	30 см
Довжина 3 упаковки	40 см
Вага 3 упаковки	5,58 кг
Гарантія	18 місяців
