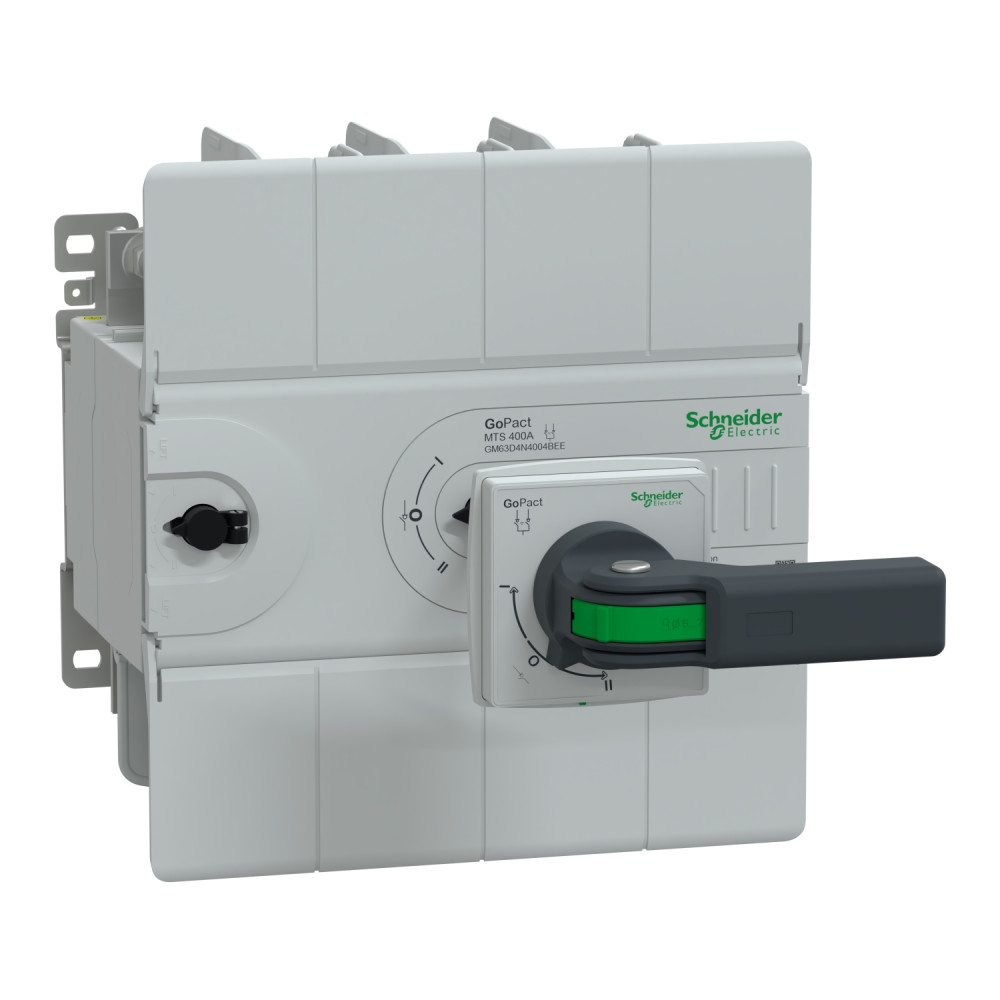

Перемикач навантаження "I-0-II" 4P 400A 415V виносна ручка [GM63D4N4004BEE] GoPact MTS630 Schneider Electric

РВР GoPact MTS630 400A 4P виносна ручка, GM63D4N4004BEE

---

Цей продукт є частиною нової серії обладнання GoPact Ручний перемикач-навантаження (GoPact MTS). Це обладнання для ручного перемикання навантаження або вузол перемикання джерел живлення, яке дозволяє перемикати навантаження зі звичайного джерела N на резервне джерело R. Він складається з 2-х механічно зблокованих 4-х полюсних вимикачів-навантаження. GoPact MTS поєднує в собі компактність, високу продуктивність і зручність для клієнтів. GoPact MTS має гарне співвідношення ціна-якість для простих застосувань і забезпечує надійне електричне рішення для ваших застосувань. Лінійка GoPact MTS охоплює номінали від 63 A до 2000 A у 6 типорозмірах. GoPact MTS 630 доступний у розмірі корпусу 4. Номінальний робочий струм (Ie) становить 400 А з категорією використання AC-23A згідно зі стандартом IEC 60947-3 і з категорією використання AC32-B згідно зі стандартом IEC60947-6-1. Робоча напруга до 415 В змінного струму 50/60 Гц. Перемикач-навантаження має 3 стабільні положення (положення Ввімкнено I або II і положення Вимкнено O), які чітко позначені на лицьовій стороні продукту. Він управляється за допомогою виносної поворотної ручки, яка може бути заблокована у положенні ВИМКНЕНО за допомогою 3 замків. GoPact MTS оснащений набором допоміжних контактів як стандартний аксесуар, що складається з 2 перемикаючих контактів NO/NC (по одному для кожного вимикача-навантаження). Ступінь захисту IP – IP54 на лицьовій стороні всередині корпусу відповідно до IEC 60529. Розміри продукту: 310 мм2(довжина) x 228 мм2(ширина) x 210 мм2(висота). Вага виробу 14 кг. GoPact MTS 630 відповідає стандартам IEC 60947-3 і IEC60947-6-1. Серія GoPact MTS має переваги гарантії якості Schneider Electric.

---

Назва продукту	GoPact MTS 630
Тип виробу або компоненту	ручний перемикач
Опис полюсів	4P
[Ithe] умовний тепловий струм в оболонці	400 А (40 °C)
[Ith] умовний тепловий струм	400 А на 40 °C
[Ue] номінальна робоча напруга	415 В змінний струм 50/60 Гц
Індикатор положення контакту	так
Стандарти	МЕК 60947-6-1
Монтажна опора	задня панель
Клеми підключення	2 кабель з наконечником розмір дроту 300-300 мм2
[Icm] номінальна найбільша вмикаюча здатність	46.2 кА пік
Відключаюча здатність	3200 А AC-23A
Кількість позицій контактів	3
Робоча температура навколишнього середовища	-5-55 °C
Ступінь захисту	IP54 front face відповідно до МЕК 60529
Тип керування	подовжена поворотна ручка
Спосіб кріплення	фіксація
[Icw] номінальний короткочасно допустимий струм	22 кА впродовж 0.1 с відповідно до МЕК 60947-6-1
Таблиця температурного спадання параметрів	55 °C ( 380 А )
Розмір рами	630
Ширина	310 мм
Висота	329 мм
Глибина	з ручкою: 316 мм
Маса нетто	14 кг
Режим роботи	Ручний
Клас захисту від ураження електричним струмом	Клас II
[Ui] номінальна напруга ізоляції	1000 В змінний струм
Механічна зносостійкість	10000 циклів
Механічне взаємоблокування	з механічним блокуванням
Клас вимикача введення резерву	ПК
Номінальна робоча потужність [Вт]	225 кВт AC-23A відповідно до МЕК 60947-3
Опис параметрів блокування	від 1 до 3 навісних замків
Момент затягування	27 Н.м
Електрична зносостійкість	1000 циклів 415 В
[Ie] номінальний робочий струм	AC-32В: 400 А відповідно до МЕК 60947-6-1
[Uimp] номінальна імпульсна витримувана напруга	12 кВ
Країна виробник	Німеччина
Виробник	Schneider Electric
