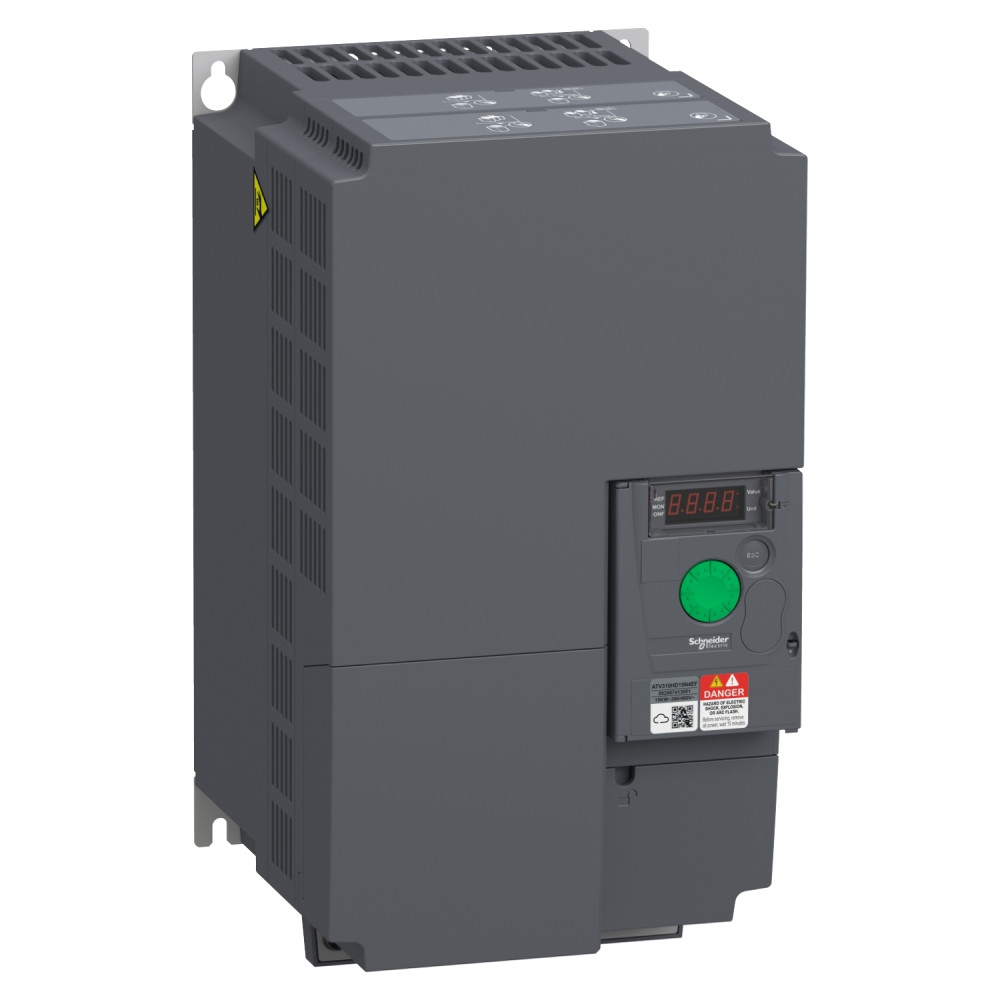

Преобразователь частоты 3Ф 36A 15кВт 380B с ЭМС-фильтром [ATV310HD15N4EF] ATV310 Schneider Electric

Преобразователь частоты ATV310 15кВт 380B IP20 С3, ATV310HD15N4EF

---

Этот привод Easy Altivar 310 является преобразователем частоты для трехфазных асинхронных двигателей. Его степень защиты IP20. Он весит 6,7 кг, его размеры составляют 180 мм в ширину, 330 мм в высоту и 191 мм в глубину. Этот привод содержит функции, подходящие для наиболее распространенных применений, включая текстильные машины, состояниеки, деревообрабатывающие машины, транспортировку материалов, упаковочные и типографские машины, керамические машины.

---

Серия продукта	Easy Altivar 310
Назначение продукта	асинхронные двигатели
Конкретное применение изделия	простые машины и механизмы
Количество фаз сети	трифазний
[Us] номинальное напряжение питания	380..460 В - 15...10 %
Частота питающей сети	50/60 Гц +/- 5 %
Вероятный ток КЗ [Isc]	22 кА
Логика дискретных входов	положительная логика (источник), 0...< 5 В (состояние 0) , > 11 В (состояние 1)
Тип аналогового выхода	AO1 программно-конфигурированное напряжение: 0...10 В, полное сопротивление: 470 Ом, разрешение: 8 бит
Минимальный ток переключения	5 мА при 24 В постоянный ток для логического реле
Рассеяемая мощность [Вт]	451.7 В, at In (нормальний режим роботи)
Линейный ток	38.8 А при 460 В (нормальний режим роботи)
Аппаратный интерфейс	2-проводной RS 485 для Modbus
Стандарты	МЕК 61800-5-1
Максимальный ток переключения	4 А при 30 В постоянный ток при резистивний навантаження cos phi = 1 L/R = 0 мс для логического реле
Форма управляющего действия асинхронным двигателем	векторное управление в разомкнутой системе
Полная мощность	31.2 кВА при 460 В (нормальний режим роботи)
Разрешение по частоте	пульт 0,1 Гц
Частота переключения	2..12 кГц регулируемый
Количество аналоговых входов	1
Компенсация скольжения ротора	налаштовуємий
Количество дискретных выходов	2
Протокол порта обмена данными	Modbus
Кадр данных	RTU для Modbus
Скорость передачи	38400 бит/с
Количество дискретных входов	4
Ошибка линеаризации	+/- 0,3 % максимального значення для аналоговый вход
Количество адресов	1-247 для Modbus
Ширина	180 мм
Высота	330 мм
Глубина	191 мм
Масса нетто	6.7 кг
Мощность двигателя [к.с.]	25 к.с для нормальний режим роботи
Тип аналогового входа	конфигурированное напряжение AI1 0...5 В 30 кОм
Тип дискретного выхода	захищений релейный выход R1A, R1B, R1C 1 перемикаючий контакт
Линейное ускорение и замедление	S
Выходная частота привода	0.5-400 Гц
Выходное напряжение	380..460 В трифазний
Тип торможения	постоянным током, <30 с
Мощность двигателя [кВт]	18.5 кВт для нормальний режим роботи
Тип коннектора	RJ45 (на лицевой стороне) для Modbus
Максимальный ток переходного процесса	39.6 А на протяжении 60 с (нормальний режим роботи)
Количество аналоговых выходов	1
Максимальный ток в состоявшемся режиме	36 А нормальний режим роботи
Тип дискретного входа	програмований LI1...LI4 24 В 18...30 В
Степень защиты	IP40 верх
Номинальная частота переключения	4 кГц
Электромагнитный фильтр	вбудований
Тип защиты	тепловий захист двигуна i2t
Страна производитель	Китай
Производитель	Schneider Electric
