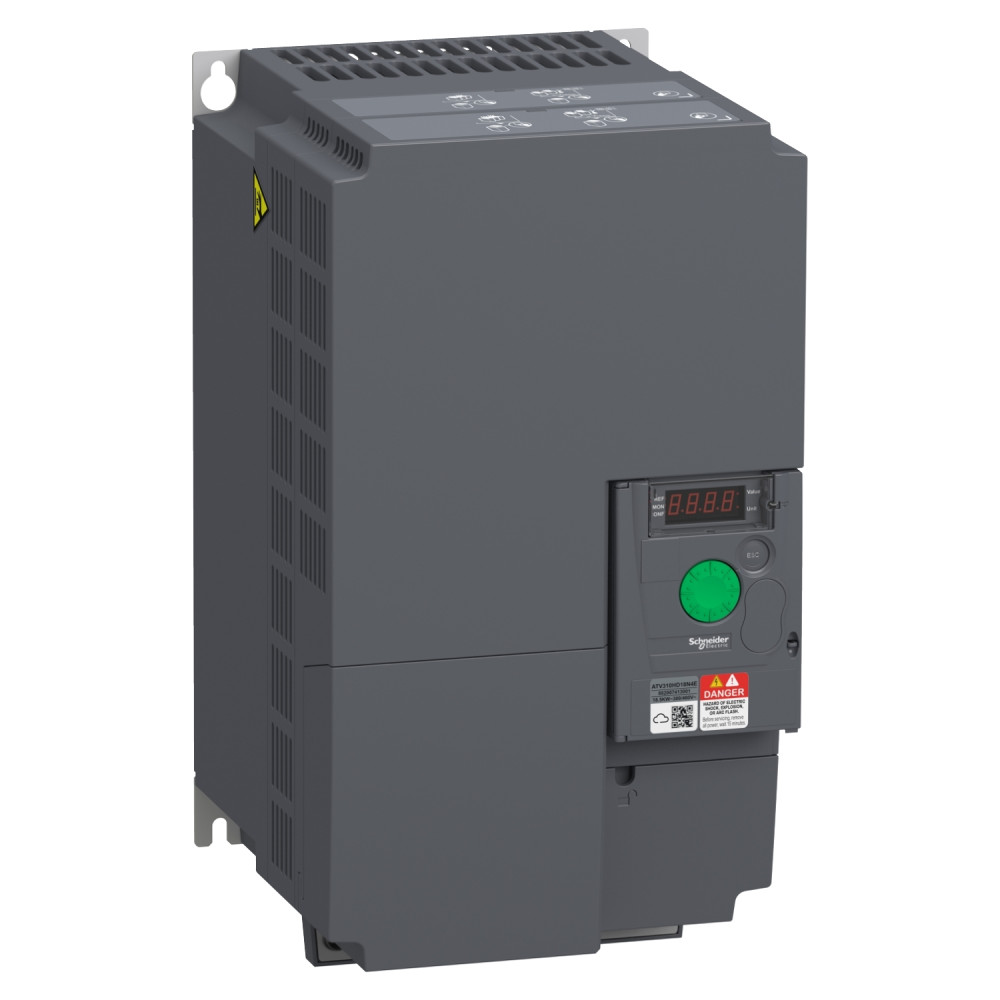

Перетворювач частоти 3Ф 43A 18,5кВт 380B [ATV310HD18N4E] ATV310 Schneider Electric

Перетворювач частоти ATV310 18,5кВт 380B IP20, ATV310HD18N4E

---

Цей привод Easy Altivar 310 є перетворювачем частоти для трифазних асинхронних двигунів. Його ступінь захисту IP20. Він працює з номінальною потужністю до 18,5 кВт / 25 кінських сил для важкого режиму роботи або 22 кВт / 30 кінських сил для нормального режиму роботи і номінальною напругою від 380 В до 460 В змінного струму. Він важить 6,3 кг і має такі розміри: ширина 180 мм, висота 330 мм, глибина 191 мм. Цей привод містить функції, які підходять для найпоширеніших застосувань, включаючи текстильні машини, верстати, деревообробні машини, транспортування матеріалів, пакувальні та друкарські машини, керамічні машини.

---

Серія продукту	Easy Altivar 310
Призначення продукту	асинхронні двигуни
Конкретне застосування виробу	прості машини та механізми
Кількість фаз мережі	трифазний
[Us] номінальна напруга живлення	380..460 В - 15...10 %
Частота мережі живлення	50/60 Гц +/- 5 %
Ймовірний струм КЗ [Isc]	22 кА
Логіка дискретних входів	позитивна логіка (джерело), 0...< 5 В (стан 0) , > 11 В (стан 1)
Тип аналогового виходу	AO1 програмно-конфігурована напруга: 0...10 В, повний опір: 470 Ом, роздільна здатність: 8 біт
Мінімальний струм перемикання	5 мА при 24 В постійний струм для логічне реле
Розсіювана потужність [Вт]	539.4 В, at In (нормальний режим роботи)
Лінійний струм	45.1 А при 460 В (нормальний режим роботи)
Апаратний інтерфейс	2-провідний RS 485 для Modbus
Стандарти	МЕК 61800-3
Максимальний струм перемикання	4 А при 30 В постійний струм при резистивний навантаження cos phi = 1 L/R = 0 мс для логічне реле
Форма керуючої дії асинхронним двигуном	векторне керування в розімкнутій системі
Повна потужність	35.7 кВА при 460 В (нормальний режим роботи)
Роздільна здатність за частотою	пульт 0,1 Гц
Частота перемикання	2..12 кГц регульований
Кількість аналогових входів	1
Компенсація ковзання ротора	встановлений на заводі
Кількість дискретних виходів	2
Протокол порту обміну даними	Modbus
Кадр даних	RTU для Modbus
Швидкість передачі	38400 біт/с
Кількість дискретних входів	4
Помилка лінеаризації	+/- 0,3 % максимального значення для аналоговий вхід
Кількість адрес	1-247 для Modbus
Ширина	180 мм
Висота	330 мм
Глибина	191 мм
Маса нетто	6.3 кг
Потужність двигуна [к.с.]	30 к.с для нормальний режим роботи
Тип аналогового входу	конфігурована напруга AI1 0...5 В 30 кОм
Тип дискретного виходу	захищений релейний вихід R1A, R1B, R1C 1 перемикаючий контакт
Лінійне прискорення і уповільнення	S
Вихідна частота приводу	0.5-400 Гц
Вихідна напруга	380..460 В трифазний
Тип гальмування	постійним струмом, <30 с
Потужність двигуна [кВт]	22 кВт для нормальний режим роботи
Тип конектора	RJ45 (на лицьовій стороні) для Modbus
Максимальний струм перехідного процесу	47.3 А впродовж 60 с (нормальний режим роботи)
Кількість аналогових виходів	1
Максимальний струм в режимі, що встановився	43 А нормальний режим роботи
Тип дискретного входу	програмований LI1...LI4 24 В 18...30 В
Ступінь захисту	IP40 верх
Номінальна частота перемикання	4 кГц
Електромагнітний фільтр	без фільтра ЕМС
Тип захисту	тепловий захист двигуна i2t
Країна виробник	Китай
Виробник	Schneider Electric
